A citação sobre a construção de “caixas de areia” pode ser encontrada em jornais antigos e também em relatórios anuais da Secretária de Obras do governo, entre os anos de 1906 e 1917.

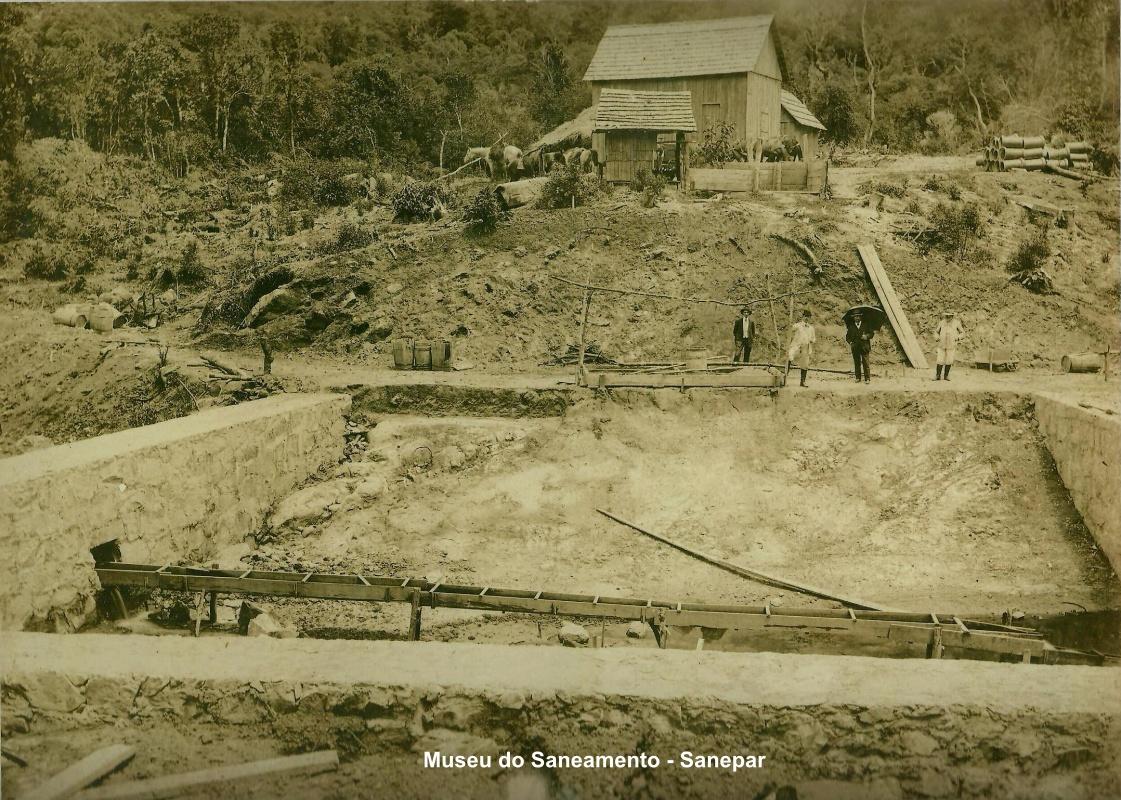

Destinadas a realizar a filtragem da água pela decantação, os resíduos ficavam retidos na areia. Os relatos apontam que na represa do Cayguava (Velha) a “caixa de areia” também foi adotada. Na única foto da construção da represa de 1907, a estrutura ainda não havia sido erigida. Porém em relato de 1908, consta que esse filtro havia sido construído.

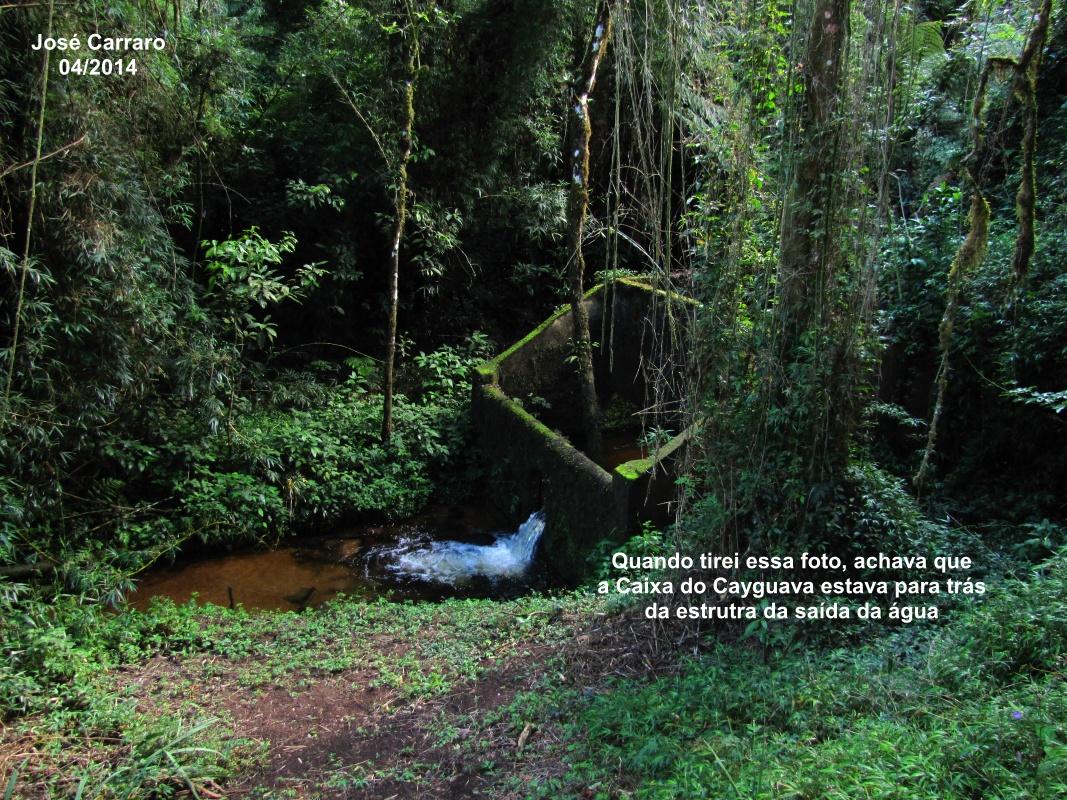

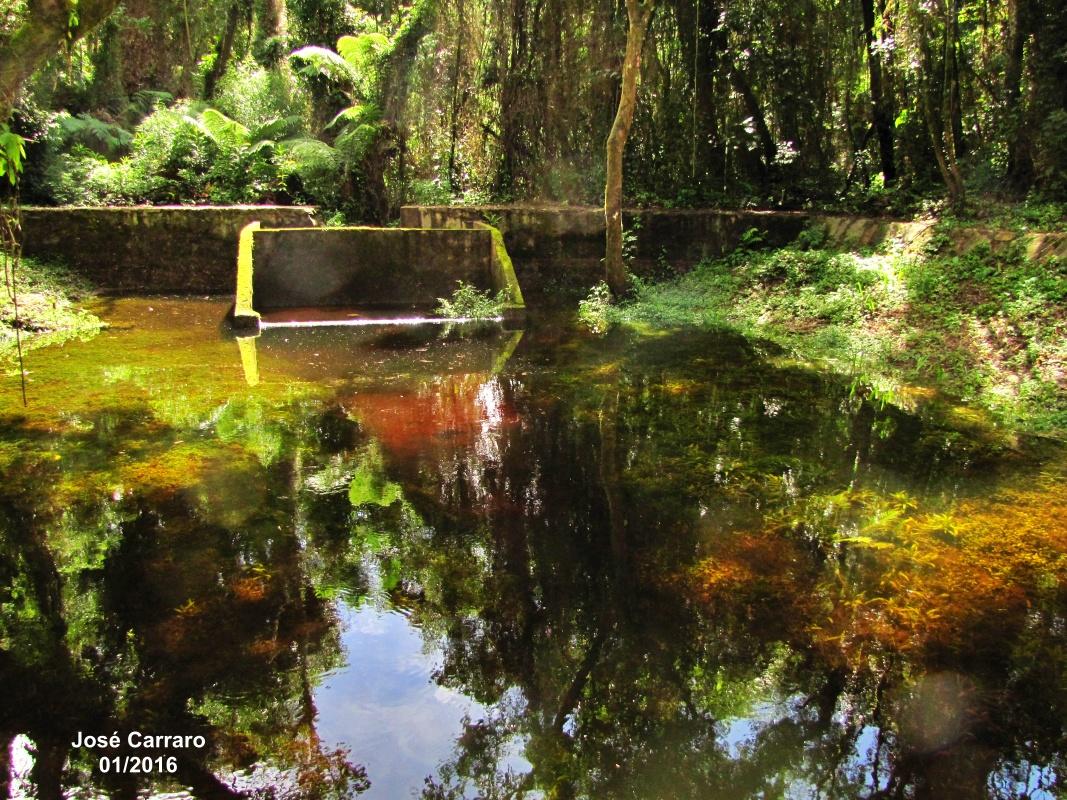

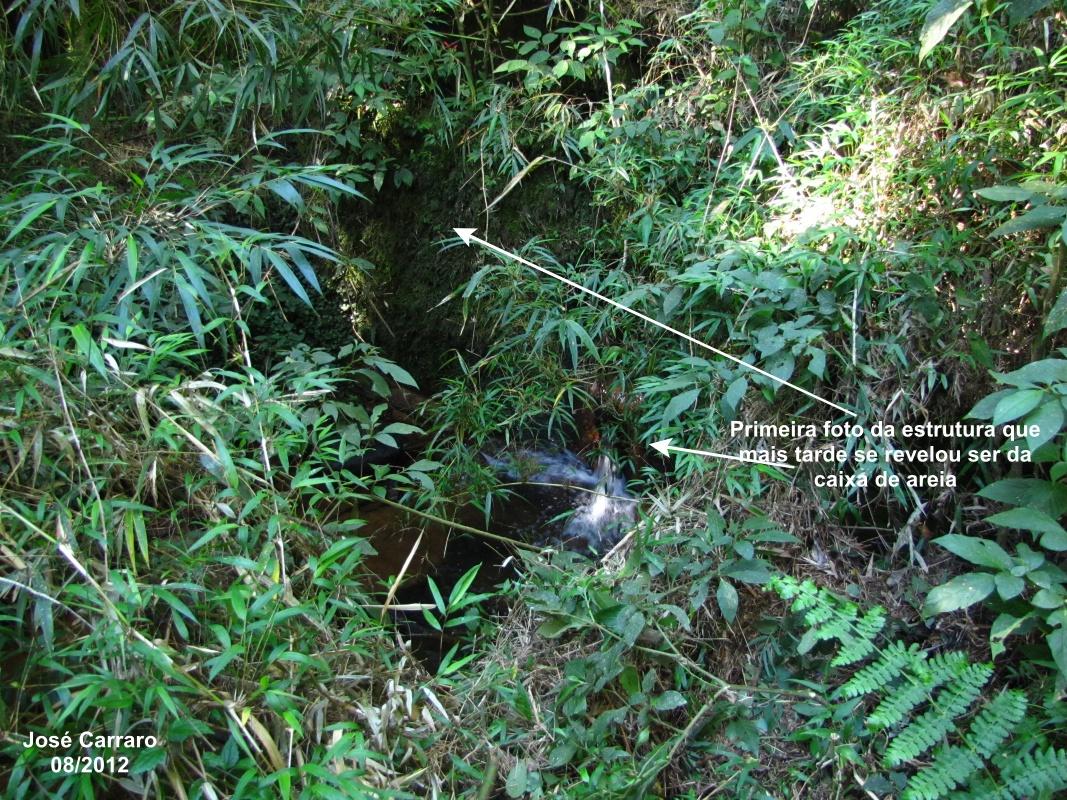

Na descoberta realizada em 11/08/2012, a caixa de areia foi a primeira visão que tive do que imaginei como sendo do reservatório. Mais tarde com a descoberta de toda a estrutura trapezoidal da represa, ainda não havia entendido a finalidade da edificação. Somente após encontrar os relatos antigos é que o mistério da construção foi elucidado. É interessante, que no caso da Cayguava-Velha, a caixa de areia foi edificada no interior da represa. O motivo dessa opção técnica não está evidenciado nos registros documentais.

Toda a estória da descoberta da represa/caixa do Cayguava Velha, está detalhada em neste site em História e Estórias/A Caixa do Cayguava-Velha.

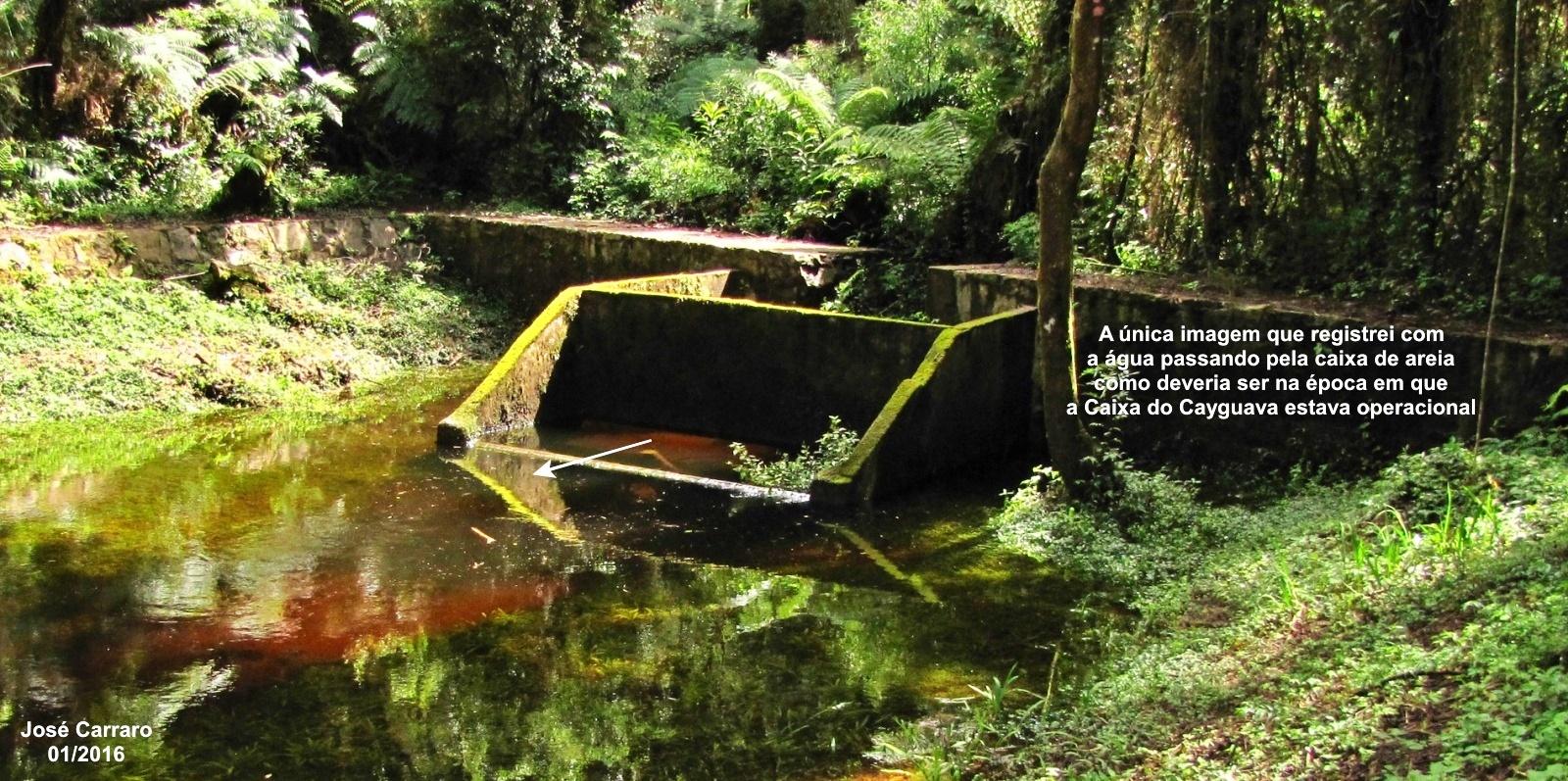

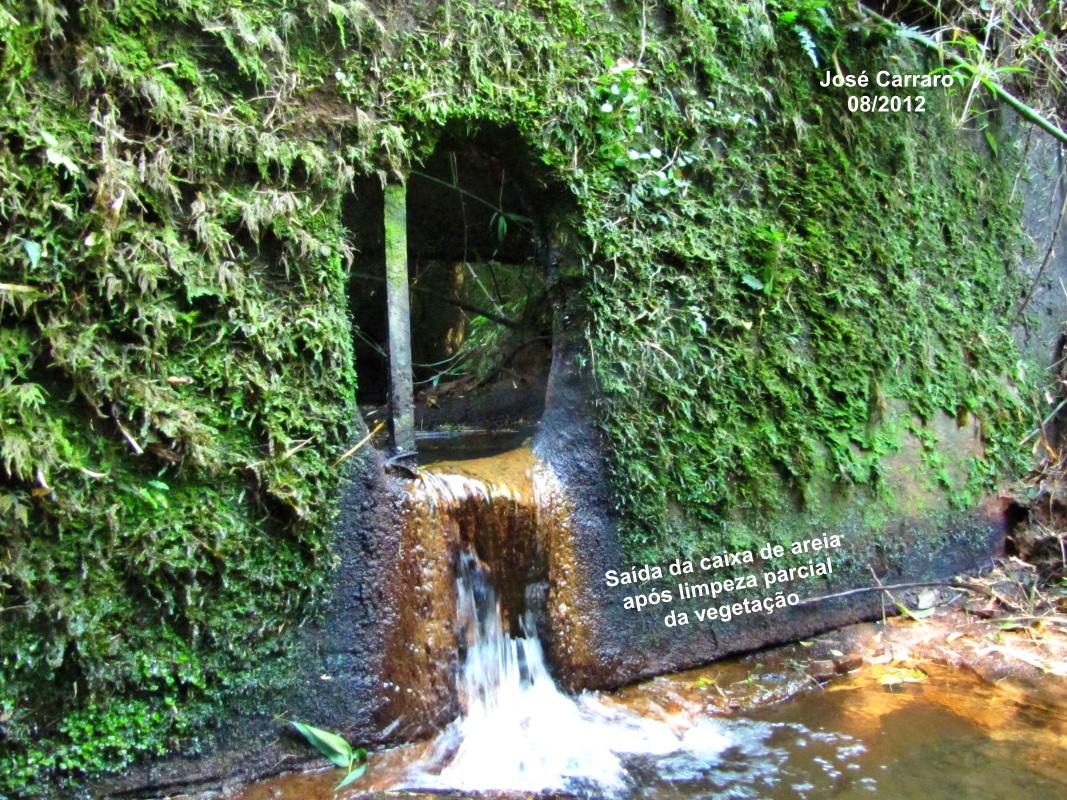

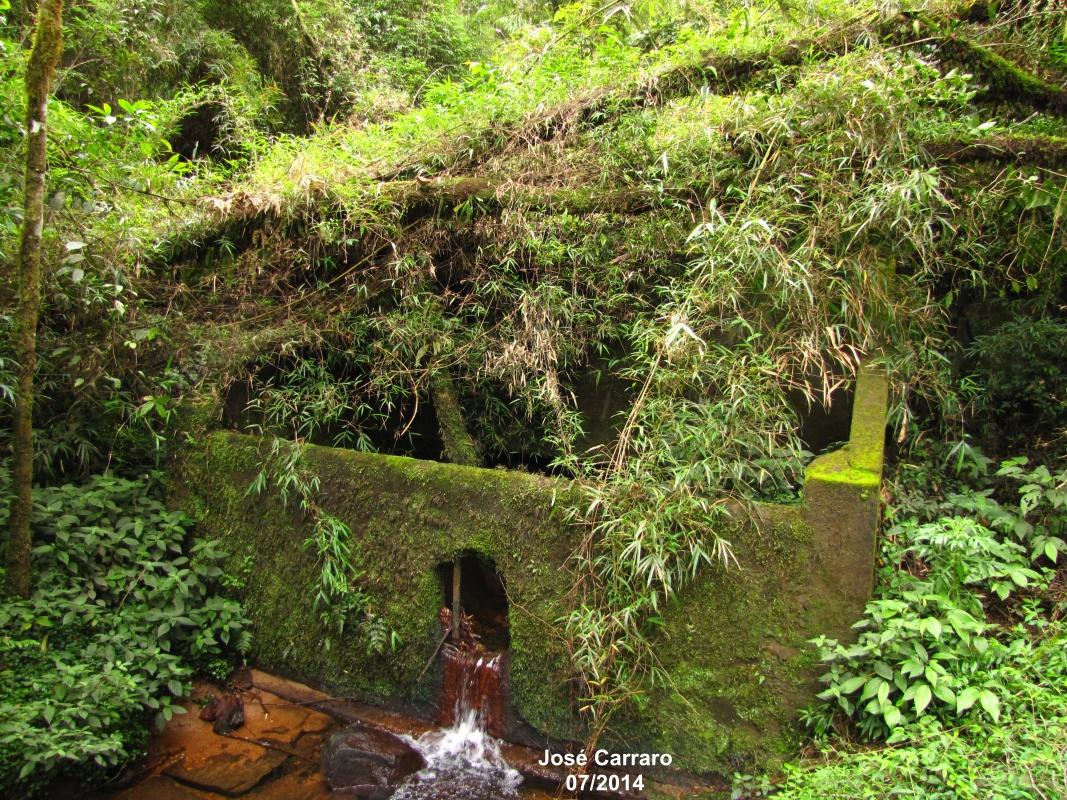

Mais alguns detalhes sobre a construção: no centro baixo da barreira frontal, existe uma saída no formato de uma pequena “porta”, com uma cantoneira de ferro, onde suponho existia uma estrutura do tipo comporta. Essa comporta ficava fechada, com a água saindo pelo “vertedouro” da caixa de areia, na parte superior da barreira.

De tempos em tempos, a comporta era aberta, esgotando a caixa para os procedimentos de retirada dos detritos acumulados no seu interior.

Na sequência, os relatos antigos citando a “caixa de areia”:

- Relatório do Secretario dos Negócios de Obras Públicas e Colonização do Paraná ao Presidente do Estado do Paraná – 31/12/1908:

“...Na represa do Cayguava foram vedadas as infiltrações que haviam na parede da frente e construída uma caixa de areia e executados outros serviços necessários a sua perfeita solidez e estabilidade.”

---Jornal Diário da Tarde – 01/07/1913 Pg1: “... A empresa constructora ao em vez de se aproximar mais das fontes distanciou-se dellas canalizando-as por tubos, excepção da do Cayguava cujas aguas deseem para a caixa de areia por um valle abaixo atravessando um enorme banhado.

  Essa agua, não precisamos diser: é pelas suas condições exposta a todas as impurezas e nas proximidades da caixa de areia forma um pequeno lago, em que se levanta luxuriante uma vegetação própria de banhados, accumulam-se as folhas das arvores que vão progressivamente apodrecendo. Uma camada de limo reveste as paredes do pequeno charco, que fornece agua à população coritibana.”

“...As aguas do Cayguava são magnificas e superiores para beber mas sucedeu que a inépcia ou perversidade dos constructores da represa foi collocada, justamente, num charco, onde havia accumulado uma colossal quantidade de galhos, folhas, plantas fluviaes podres. A agua tem uma cor marron, similhante as aguas dos banhados e tem um sabor detestável.  Na represa do Cayguava existe uma pequena caixa de areia que pouco influe para a limpeza do liquido.”

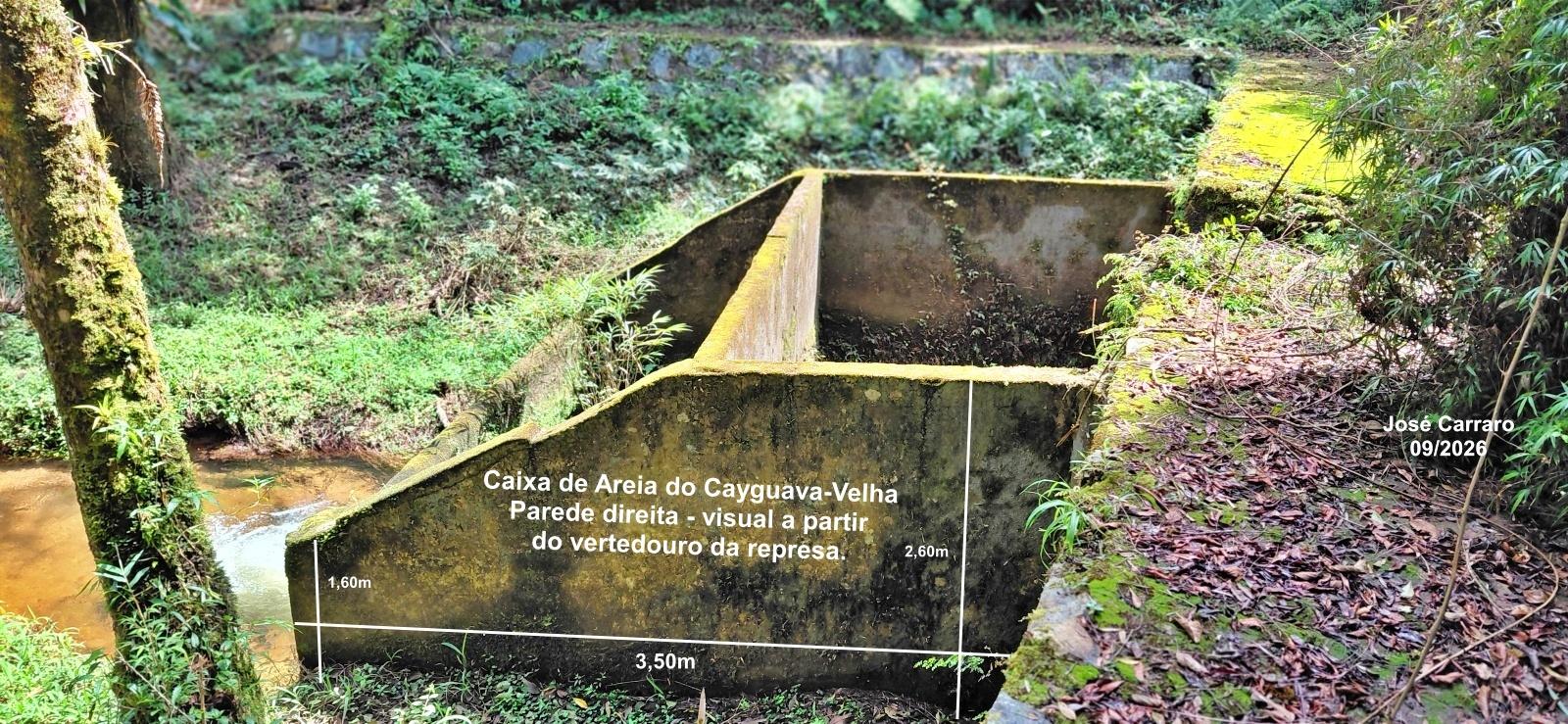

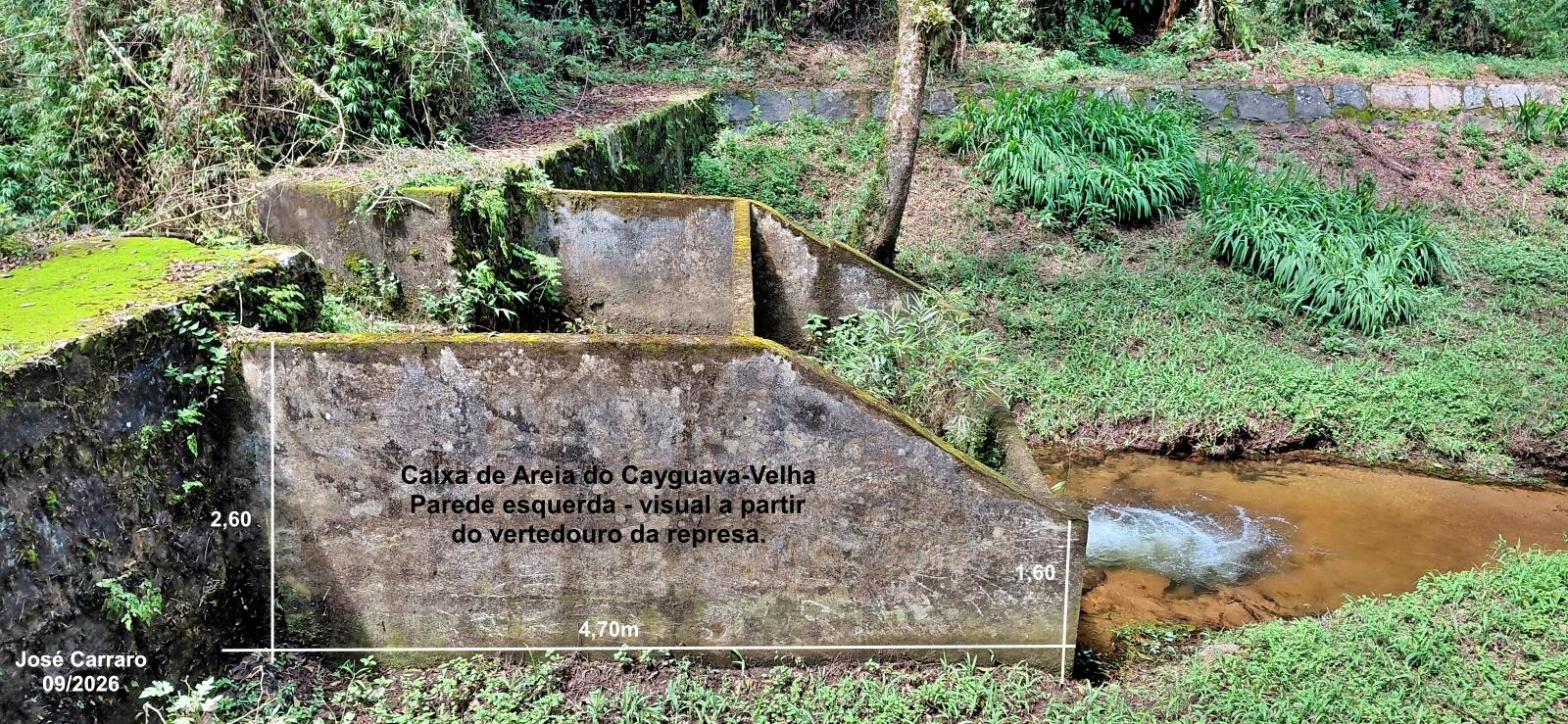

Nas fotos adicionais, a primeira foto de 2012 e outras detalhando todos os aspectos da construção.

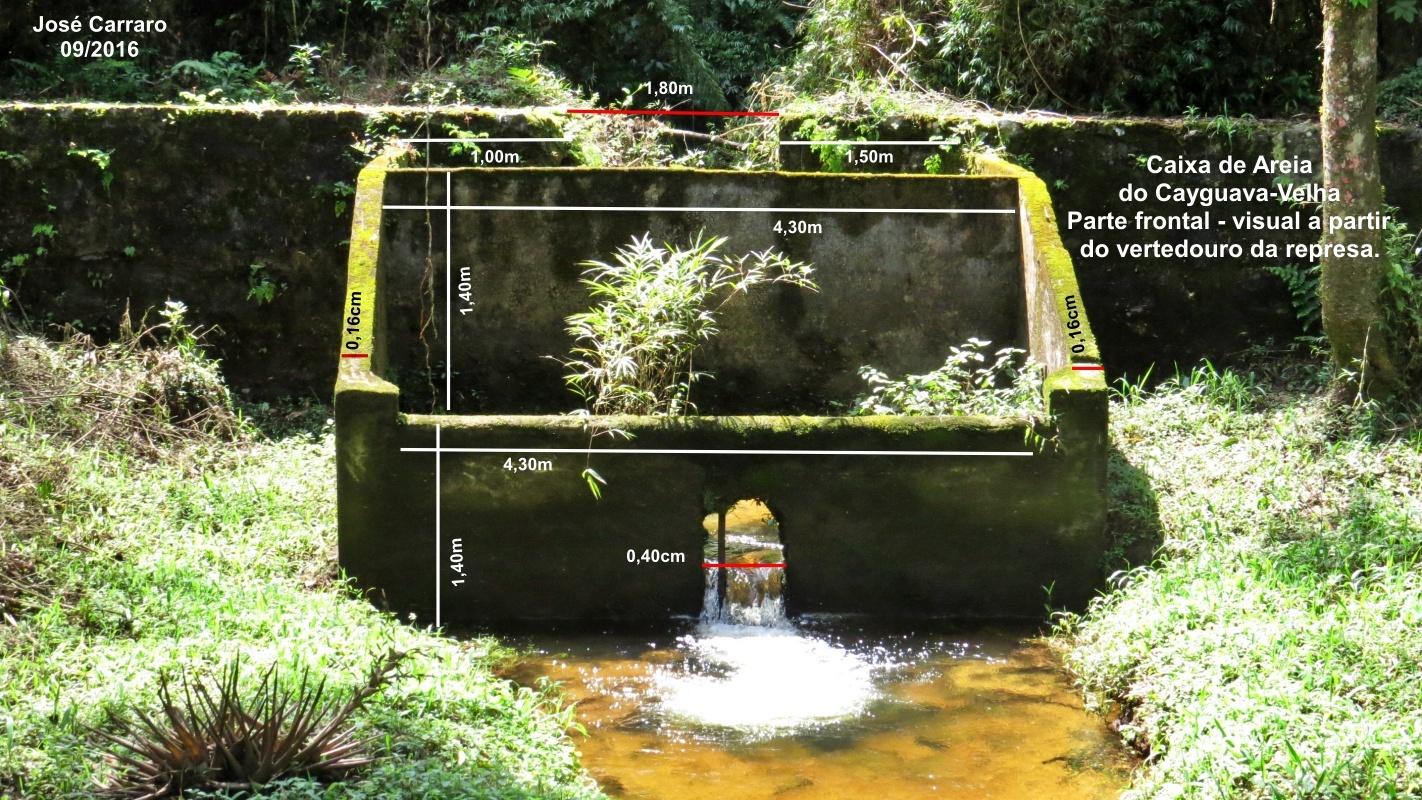

Medidas: Estão detalhadas nas fotos adicionais.

Localização: S 25°28'53'' W 48°58'23'' - Altitude: 1.023 metros.
