Ao longo dos 15 anos de caminhadas e pesquisas nos Mananciais da Serra em Piraquara/PR, a grandiosidade do sistema de captação e das construções arquitetônicas, obrigaram-me e desenvolver métodos de organização das informações coletadas. A utilização de GPS manual, facilitaram a guarda da localização de cada tipo de descoberta, além de armazenar as rotas de cada caminhada.

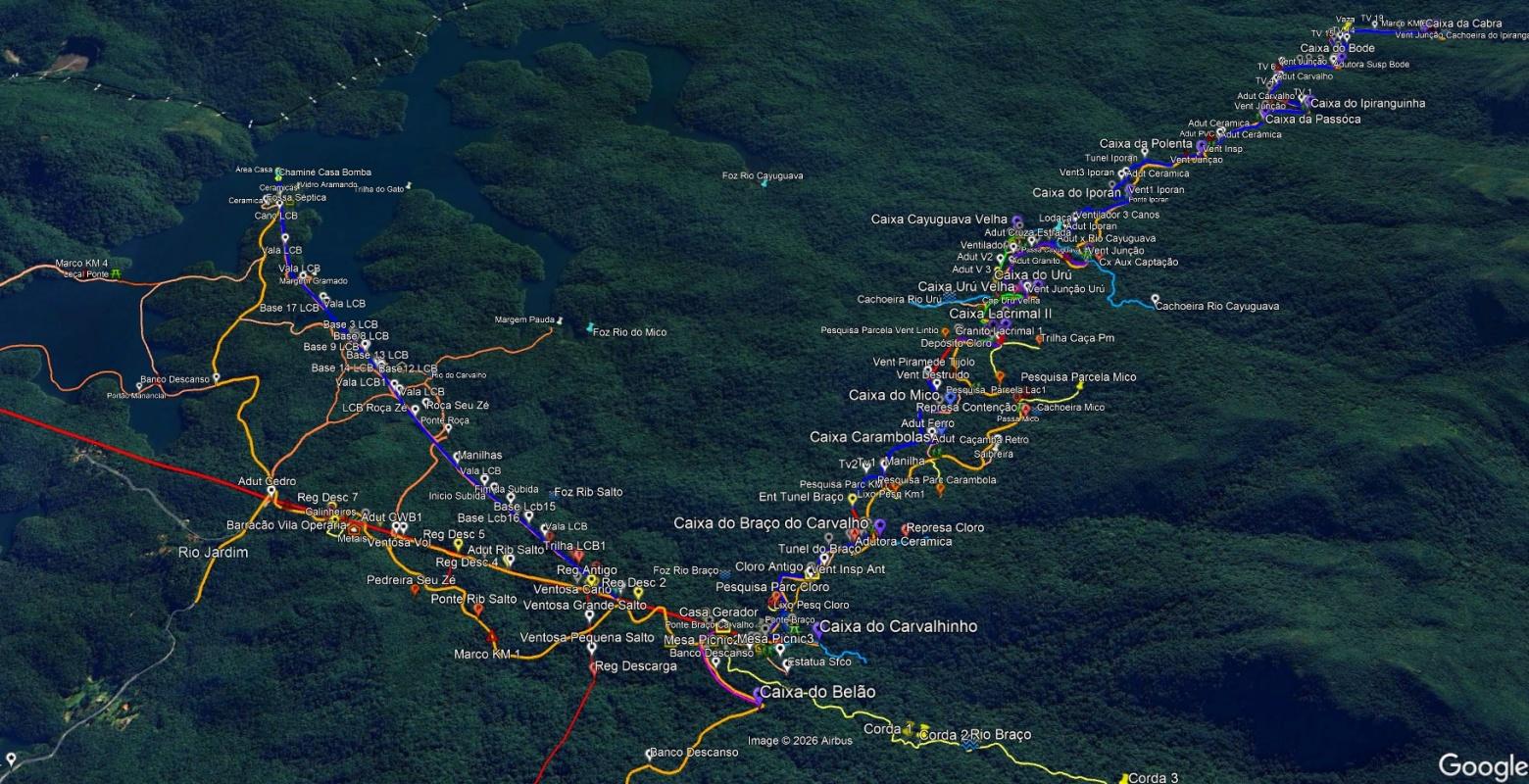

Ainda em 2015, passei a fomentar todas essas informações georreferenciadas no aplicativo Google Earth. A imagem principal desta publicação, mostra como estão espacializadas na imagem de satélite, todas as informações coletadas, além de estradas e trilhas por onde passei ao longo de 15 anos.

Já nas fotos adicionais, seguem 8 imagens recortadas da imagem principal, detalhando alguns dos principais elementos existentes nos Mananciais da Serra. Nota: as caixas de captação estão identificadas com um marcador lilás com uma estrela preta no interior.

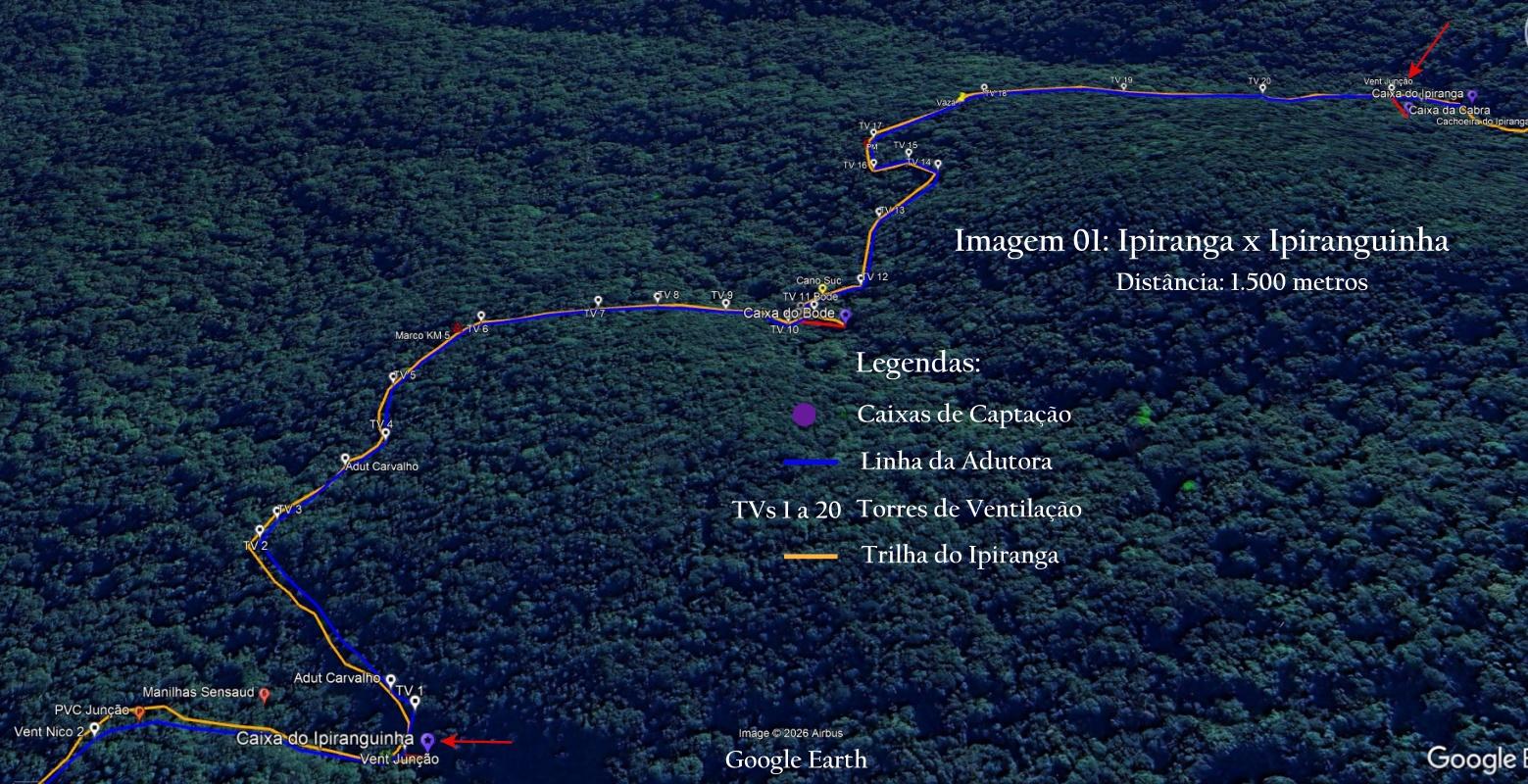

Imagem 1: Ipiranga até Ipiranguinha.  Nesse trecho, temos as seguintes represas ou caixas de captação: Ipiranga, Cabra, Bode e Ipiranguinha. Além disso, mostra a adutora de captação dessas caixas (linha azul) e as Torres de Ventilação, numeradas de 1 a 20, a partir da caixa do Ipiranguinha até a junção da captação da Caixa da Cabra.

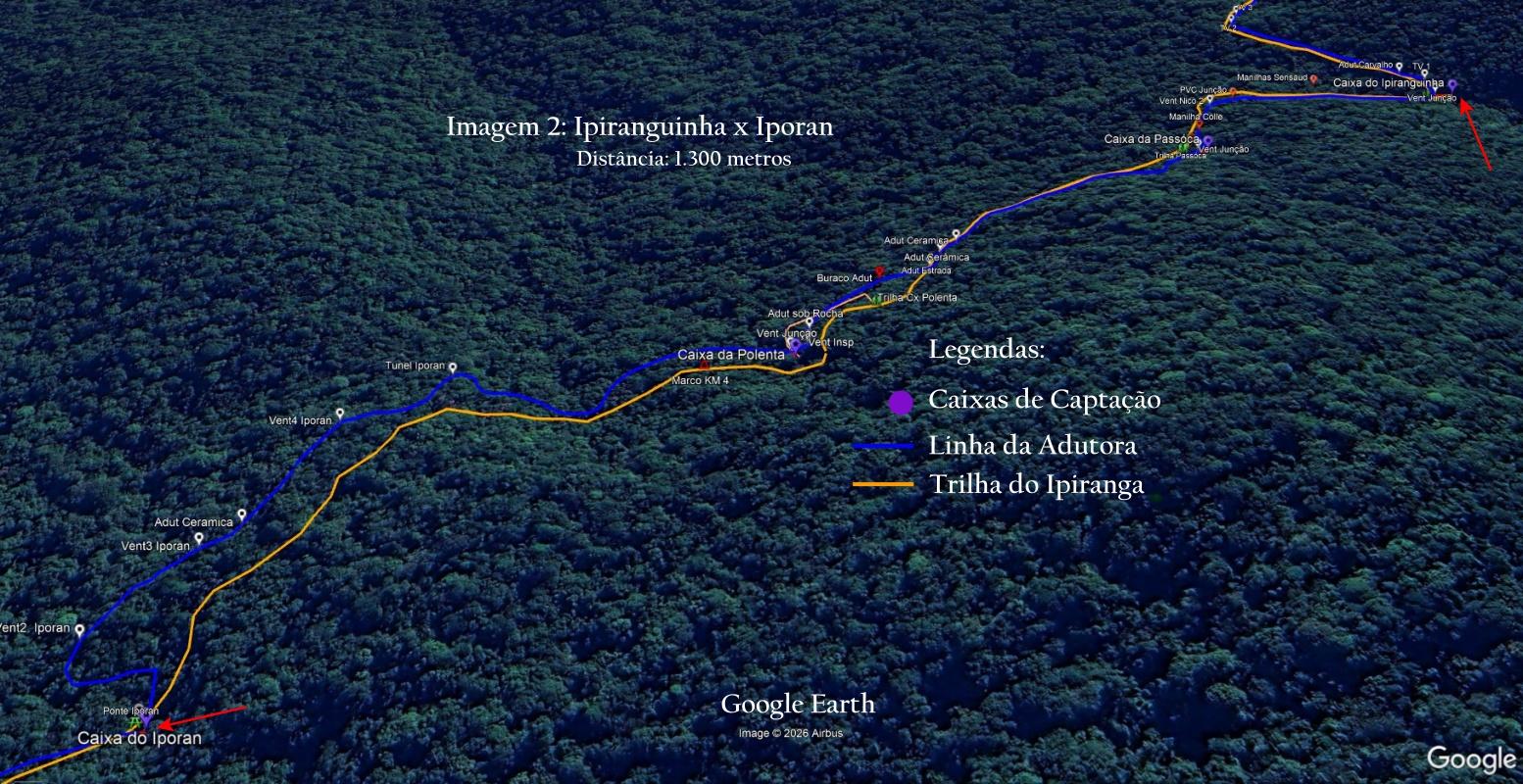

Imagem 2: Ipiranguinha até Iporan. Na imagem, os locais das caixas Passóca, Polenta e Iporan. Entre as caixas do Ipiranguinha e Passóca, foi encontrada uma torre de ventilação. No trecho entre a caixa da Polenta e Iporan, encontrei um túnel por onde a adutora foi assentada, além de 4 torres de ventilação.

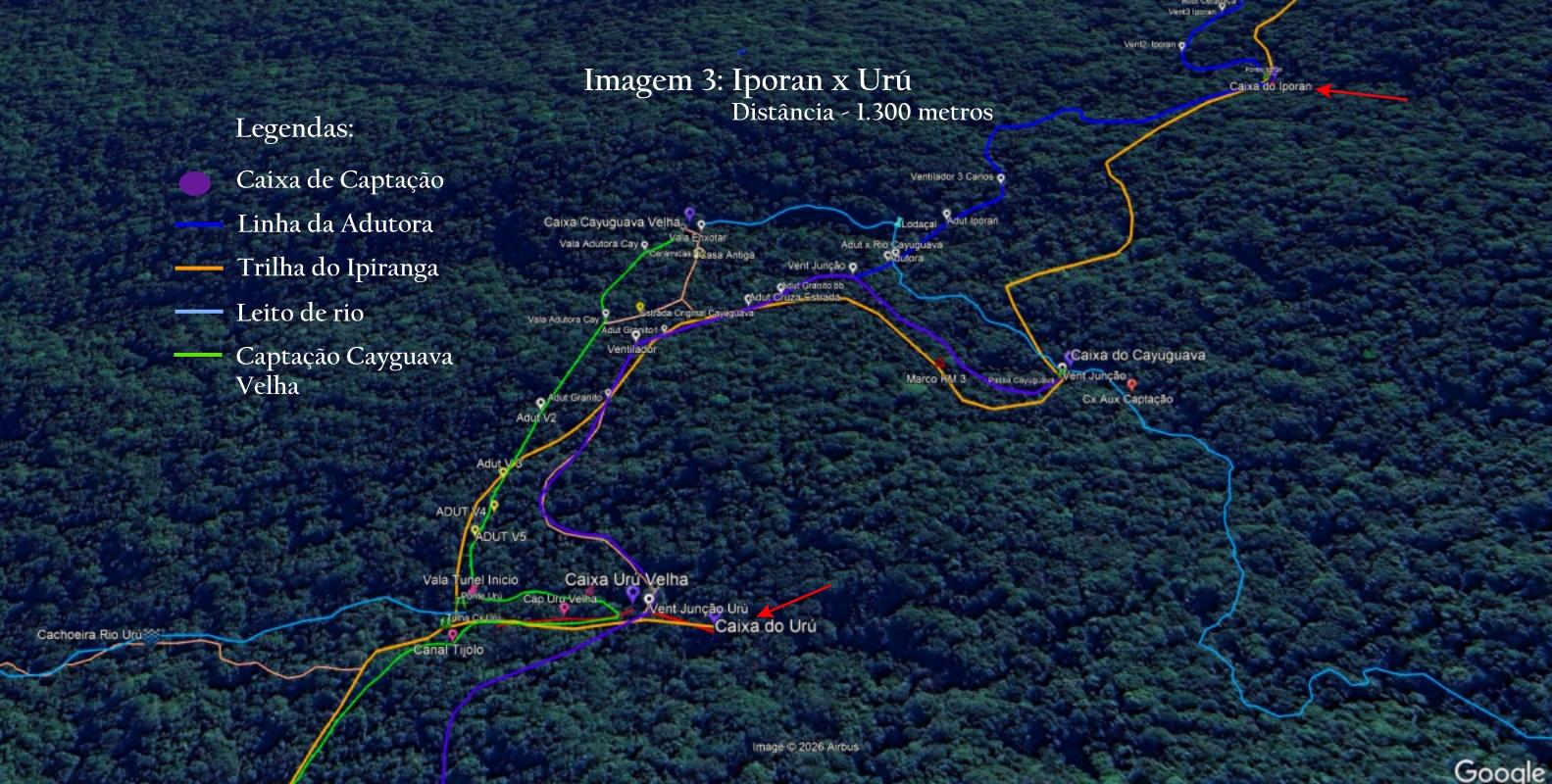

Imagem 3: Iporan até Urú. As caixas do Cayguava e Cayguava Velha e Urú estão nessa imagem. A linha azul representa a adutora de captação que inicia na caixa do Iporan e desemboca na adutora de granito, da captação da Caixa do Cayguava. A adutora em granito está representada na cor lilás. A linha em verde claro, representa a antiga captação da caixa do Cayguava Velha, desativada em 1920. A montante da caixa do Cayguava, está marcado o local de uma represa auxiliar de captação, construída na década de 70.

Nota: as águas dos rios e sangas Ipiranga, Cabra, Bode, Ipiranguinha, Passóca, Polenta e Iporan, derivam para Morretes, não desaguando na Represa Piraquara I.

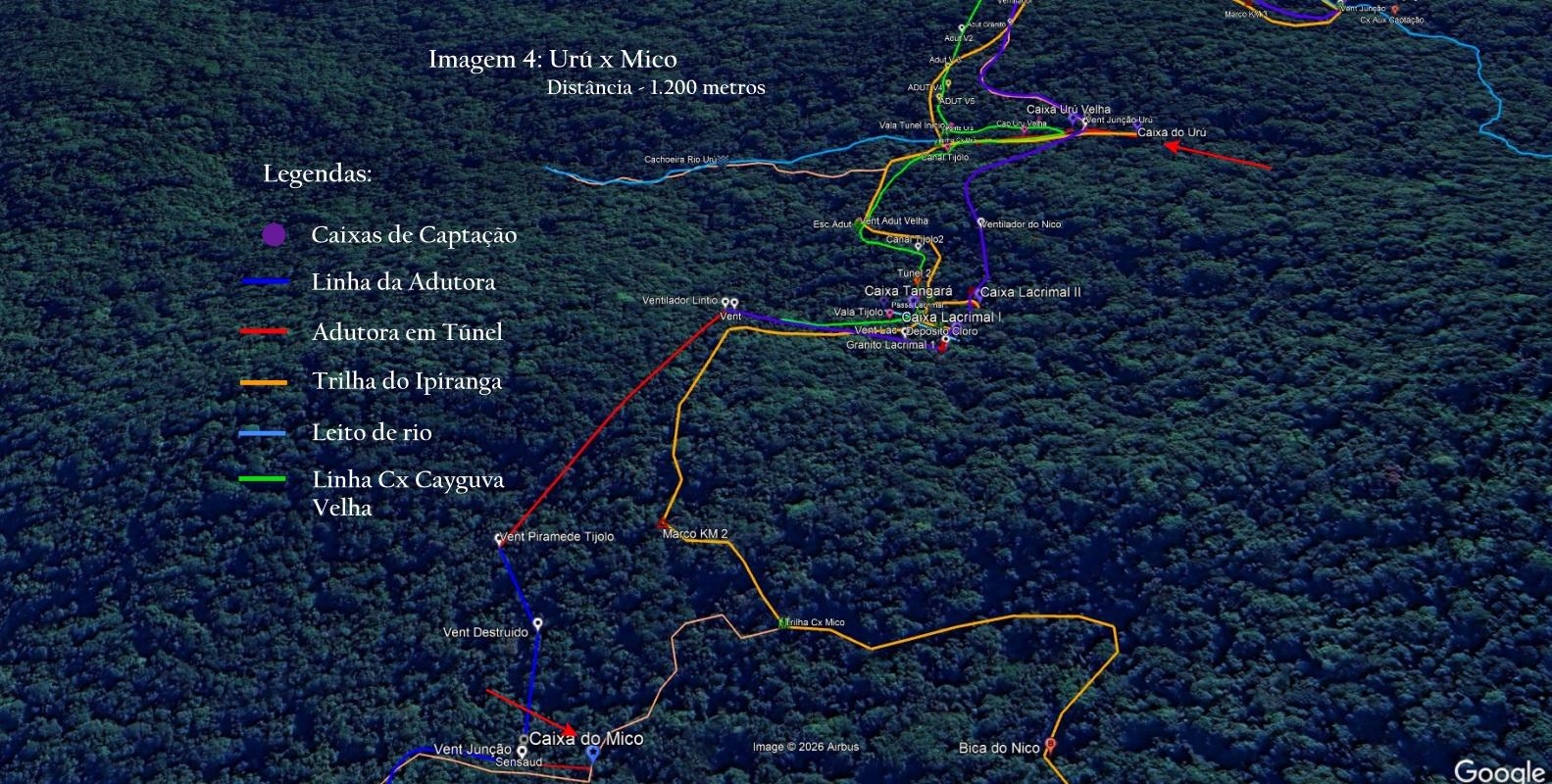

Imagem 4: Urú até Mico. Além da caixa do Urú, nessa imagem, temos as caixas de captação Lacrima II, Lacrimal I e Mico. O local da caixa Tangará ficava abaixo das caixas Lacrimal. O final da adutora de granito também está na imagem, na linha lilás antes do início do túnel (linha vermelha). A adutora de granito tem 1.200 metros. Também está demonstrado um trecho da antiga captação da caixa Cayguava Velha e Urú Velha (linha em verde claro). Nessa imagem também temos uma represa de contenção no rio do Mico, acima da trilha do Ipiranga, além do local da “Saibreira”, de onde era retirado o material para manutenção das estradas.

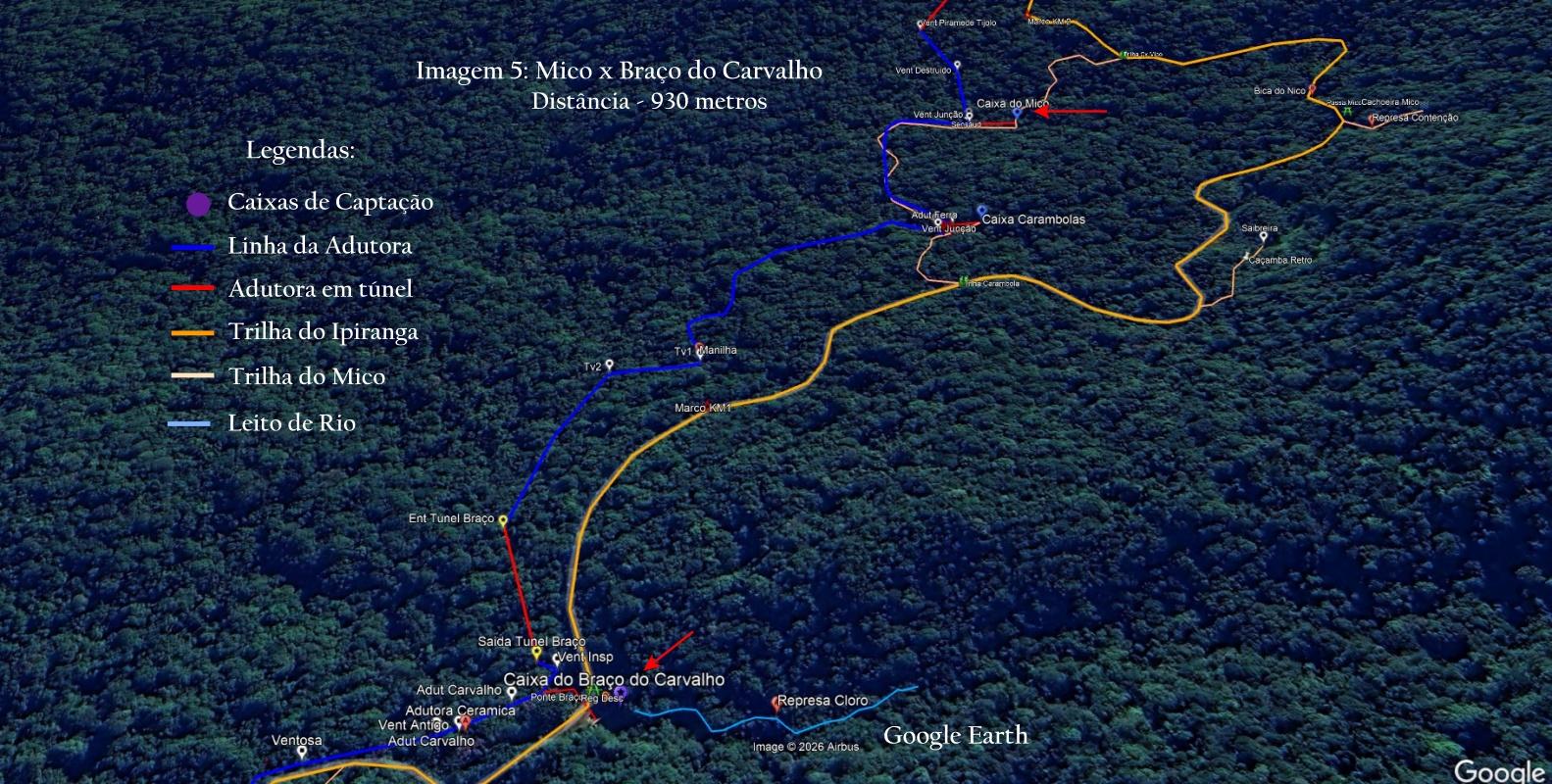

Imagem 5: Mico até Braço do Carvalho. Trecho da caixa do Mico até a caixa do Braço do Carvalho, onde encontrei 2 torres de ventilação, além de um túnel por onde a adutora foi assentada (linha vermelha). A linha da adutora está na cor azul. A montante da caixa do Braço do Carvalho, outra represa auxiliar de captação, nesse caso, para a Casa do Cloro Antiga.

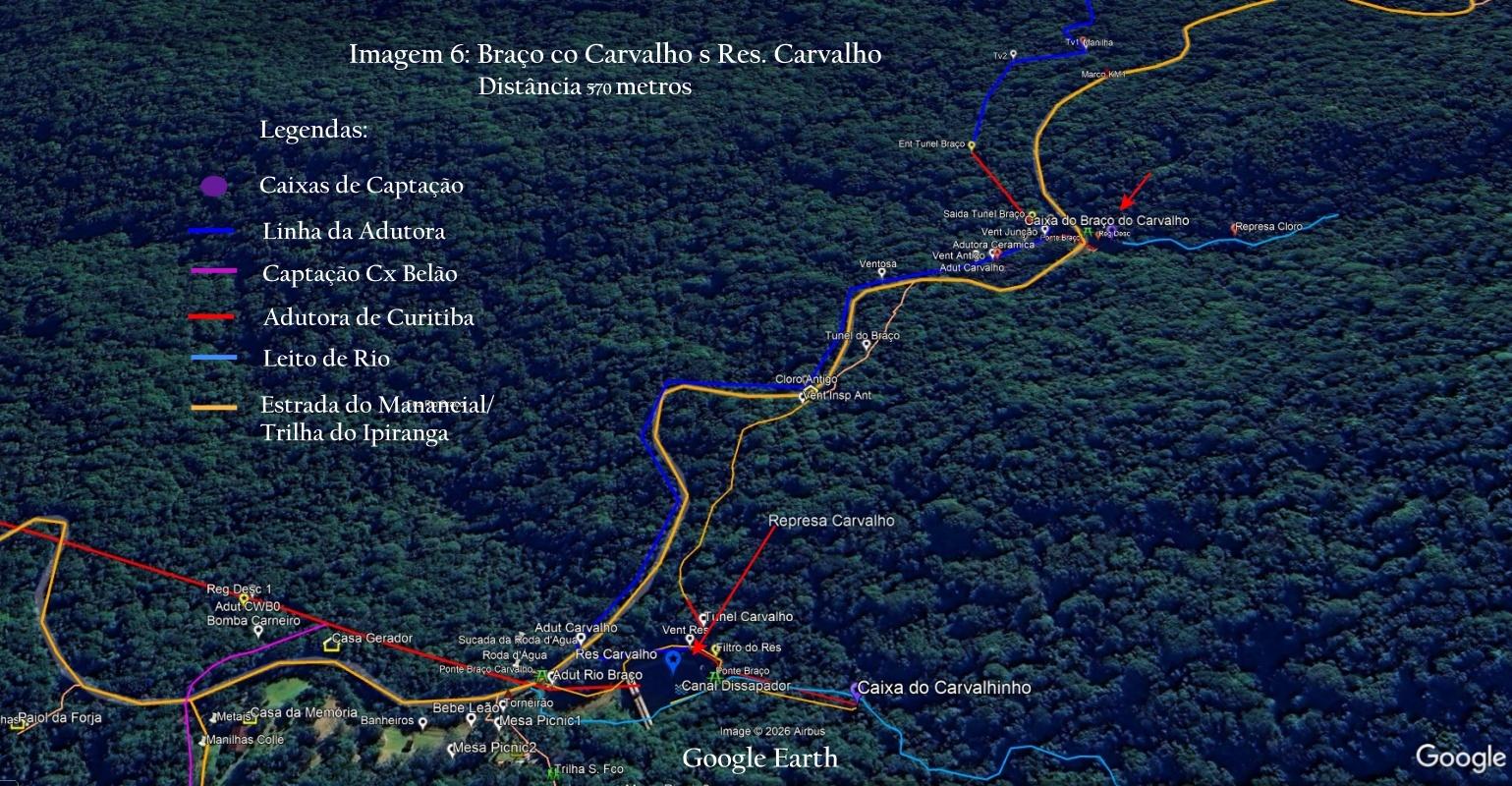

Imagem 6: Braço do Carvalho até Reservatório do Carvalho. No destaque, o Reservatório do Carvalho, a linha adutora (em azul) a partir da Caixa do Braço do Carvalho até o final no reservatório de acumulação. Nesse trecho está demonstrada a antiga linha original assentada com manilhas (traço mais fino na cor “laranja”), passando por dois túneis até o reservatório.

Também temos a antiga edificação do local onde era adicionado o cloro na água, além da Caixa do Carvalhinho. A linha lilás representa a adutora de captação da Caixa do Belão, construída na década de 70 e logo abandonada. Na linha vermelha, a Adutora de Curitiba.

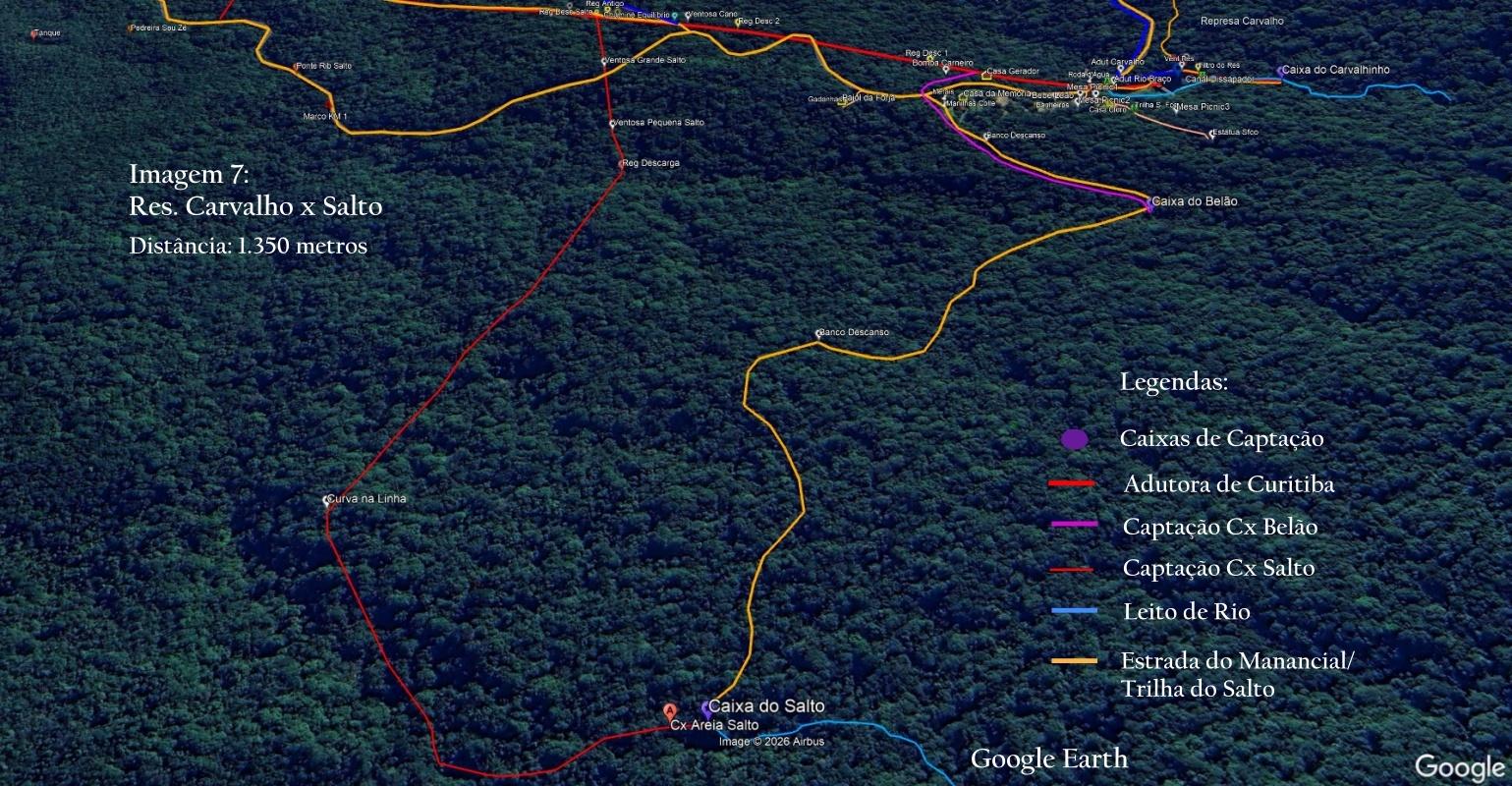

Imagem 7: Reservatório do Carvalho x Salto. Demonstração da “trilha do Salto”, antiga estrada de acesso a Caixa do Salto (linha na cor laranja). Nessa imagem com mais clareza, a Caixa do Belão e sua linha de captação (cor lilás). A linha de captação do Salto, na cor vermelha, até sua ligação na adutora de Curitiba (também na cor vermelha).

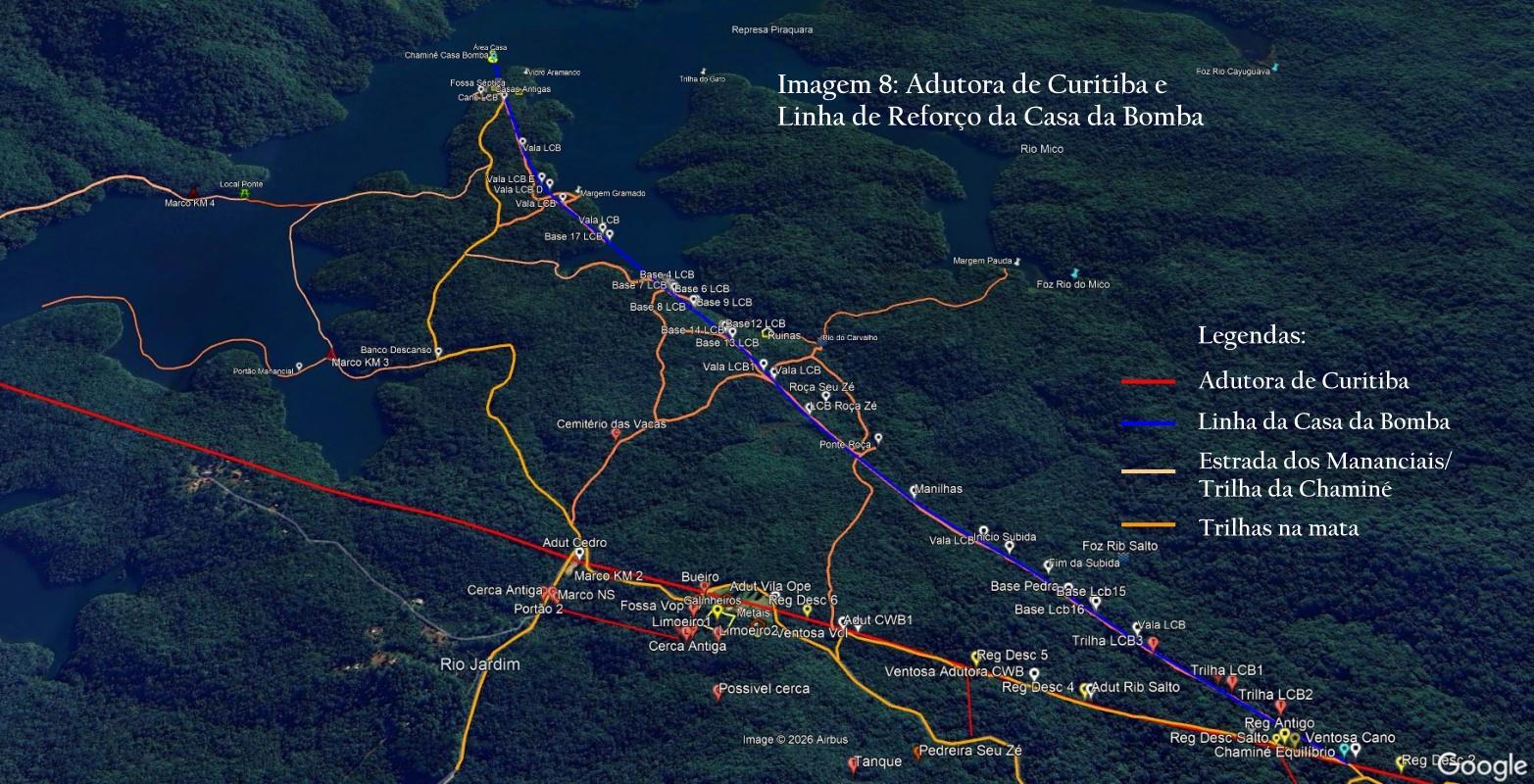

Imagem 8: Adutora de Curitiba e Linha de Reforço da Casa da Bomba. Demonstração do traçado das duas adutoras: Adutora de Curitiba (linha vermelha) e a  Linha da Casa da Bomba (linha azul).
