Outra descoberta de uma marcação topográfica realizada com palanque de concreto armado, nas proximidades do local onde funcionava a Escola Rural Manoel Ribas. Numa caminhada aleatória pela mata, para tentar encontrar fundações de uma antiga casa que os irmãos Dirso, Adir e Osmair de Barros, indicaram ter existido nas proximidades da escola, encontrei esse marco de concreto.

Marcos de agrimensura são estruturas físicas — geralmente de concreto, metal ou PVC — fixadas no solo para materializar pontos geográficos precisos, definindo limites de propriedades (divisas), áreas rurais, urbanas ou servindo de apoio a levantamentos topográficos (IA).

Os trabalhos de colocação dos piquetes foram realizados entre os anos de 1966 e 1968 por engenheiros do Departamento de Geografia, Terras e Colonização – DGTC, auxiliados pelos Srs. Dirso Pinto de Barros e seu irmão Osmair Pinto de Barros, que na época trabalhavam e moravam nos mananciais da serra.

Segundo relato do Sr. Dirso, as distancias entre as marcações eram de aproximadamente 200 metros. Os piquetes ficavam guardados no barracão da Vila Operária e eram carregados "nos ombros" até os pontos determinados pelos engenheiros, para abertura de buracos e fixação no solo.

Outra informação sobre a colocação dos marcos de concreto, foi fornecida pelo Sr. Osmair, afirmando que a colocação obedecia a metragem de 200 metros entre os marcos e que foram colocadas marcações até as proximidades da estação ferroviária de “Banhados”, distante 6.000 metros da Vila Operária.

O Sr. Osmair comentou ainda que a colocação no solo era realizada em formato de “S” ou dispostos em curva/serpenteio, que é uma técnica topográfica utilizada para delimitar áreas, acompanhar curvas de nível, estradas, ou para garantir a visibilidade entre pontos em terrenos irregulares (IA).

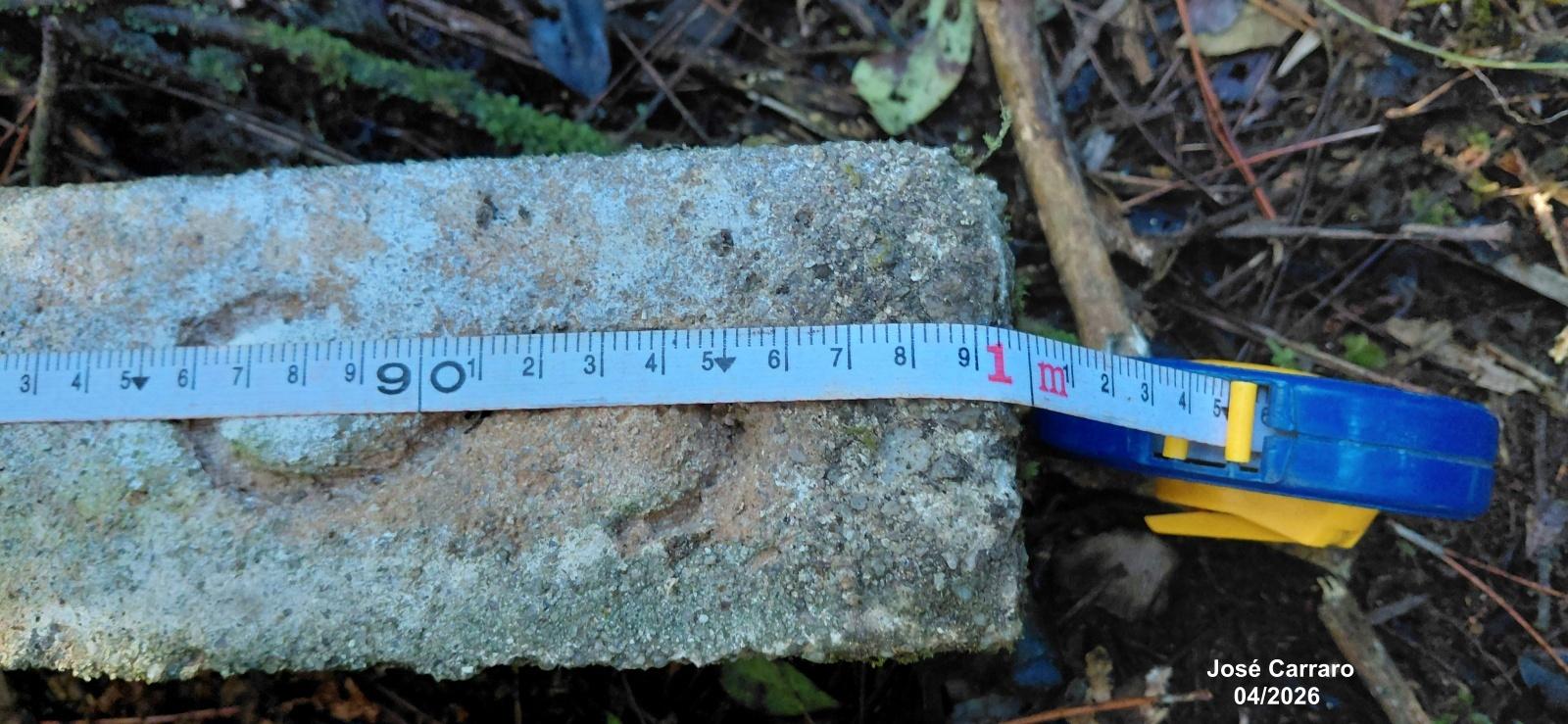

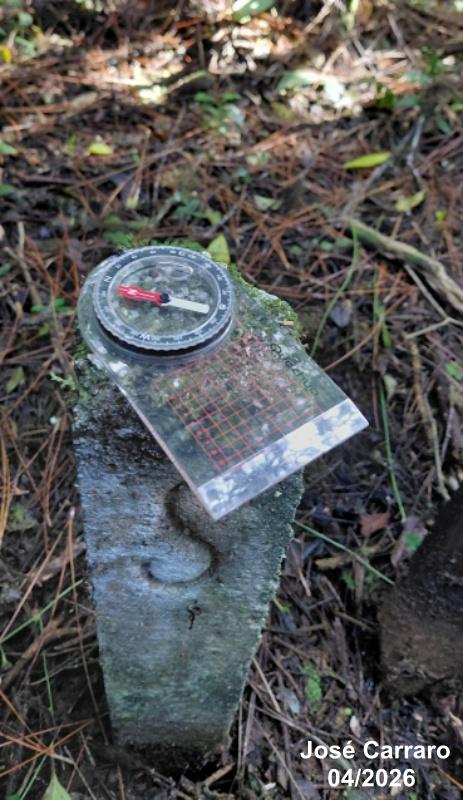

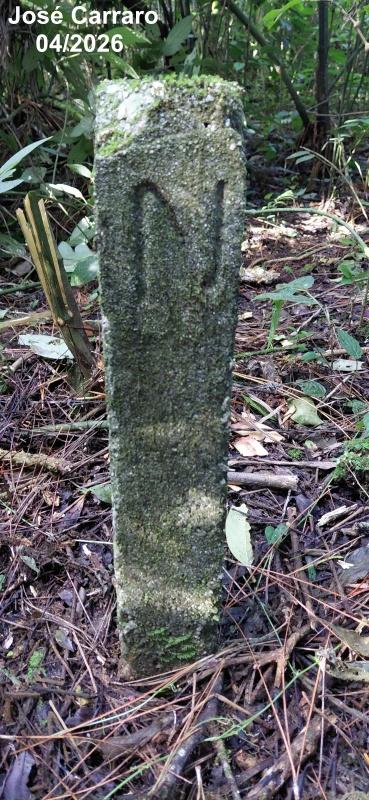

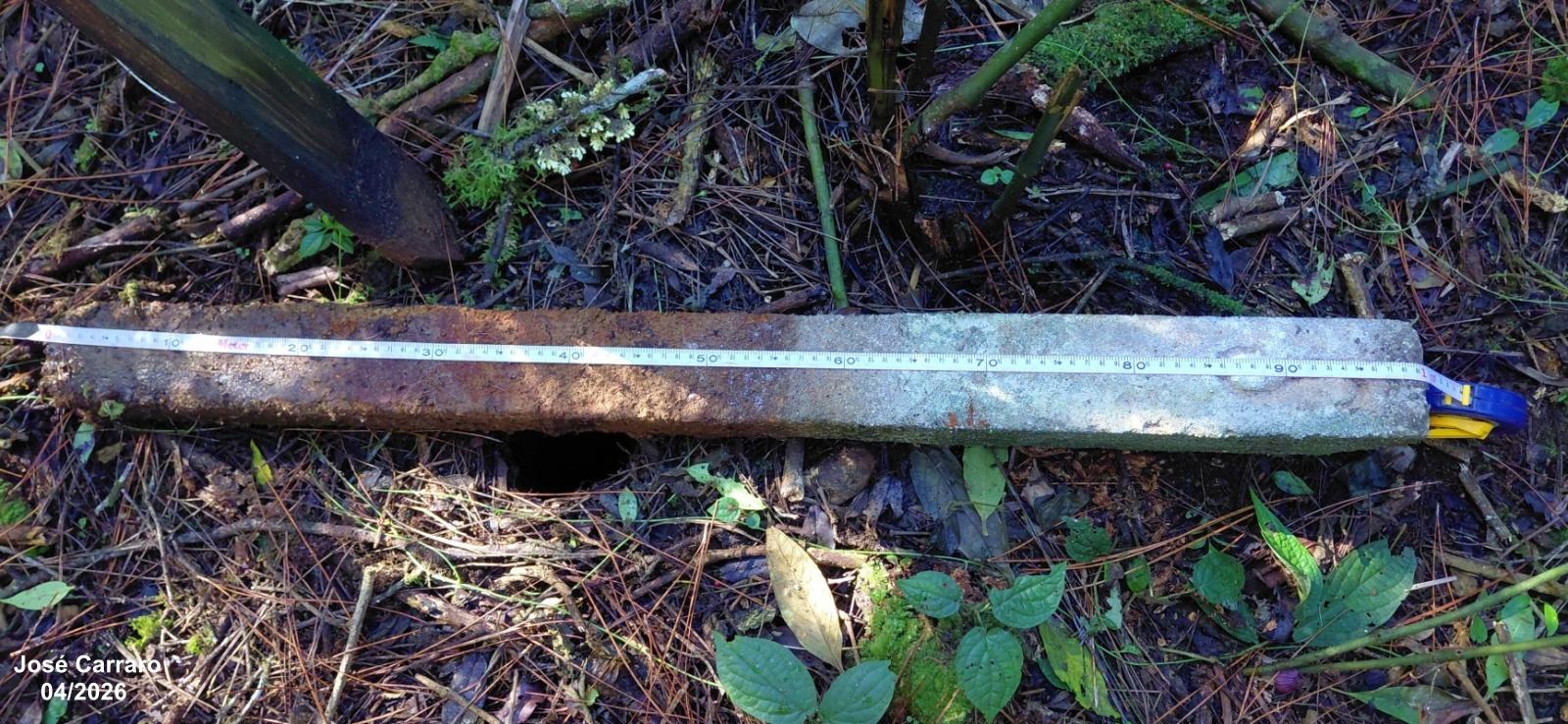

Os marcos de concreto possuem nas laterais as letras “N” e “S”, gravadas em baixo relevo em lados opostos, e foram colocados no solo de acordo com a posição relativa à orientação geográfica de Norte e Sul. Medidas das peças: 12x12x 1,00m.

Um palanque de concreto com as dimensões de 12cm x 12cm x 1,00 metro pesa aproximadamente 35,56kg. Esse cálculo baseia-se no peso específico médio do concreto armado, que é de aproximadamente 2.400 kg/m³ (IA).

Em minhas caminhadas pelos mananciais, encontrei outras duas marcações:

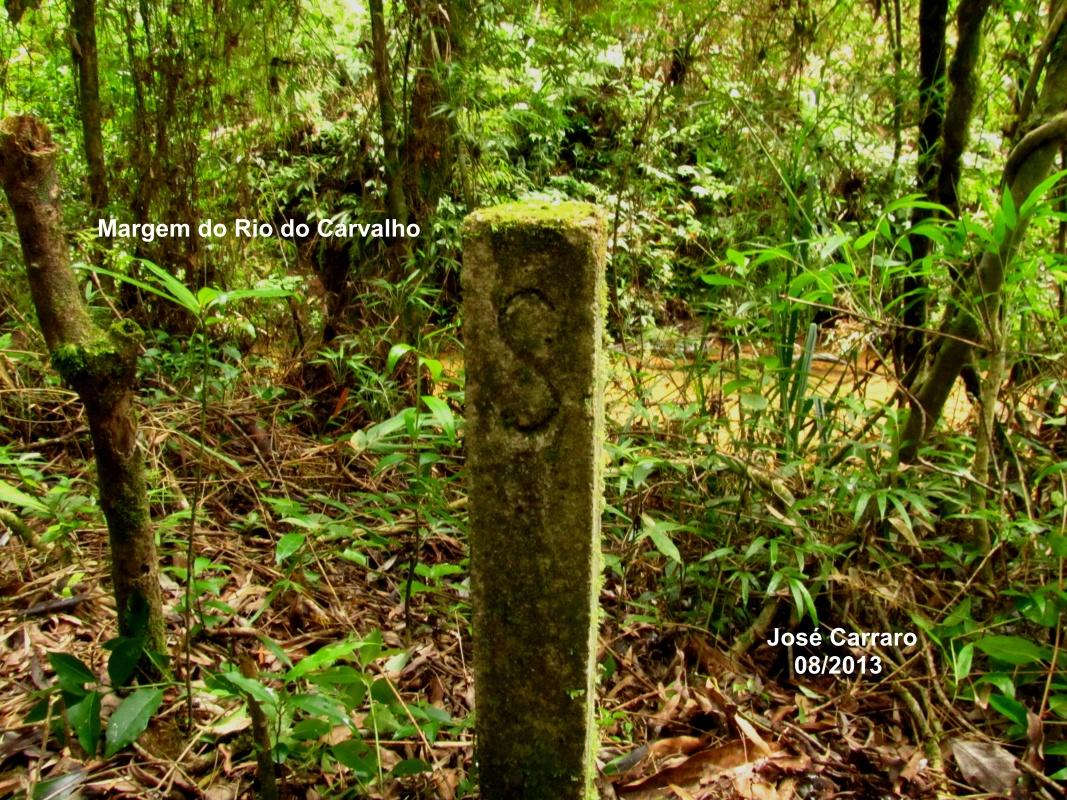

08/2013 – Nas margens do Rio do Carvalho - S  25°29'24'' W 48°59'27'' - Altitude: 944 metros.

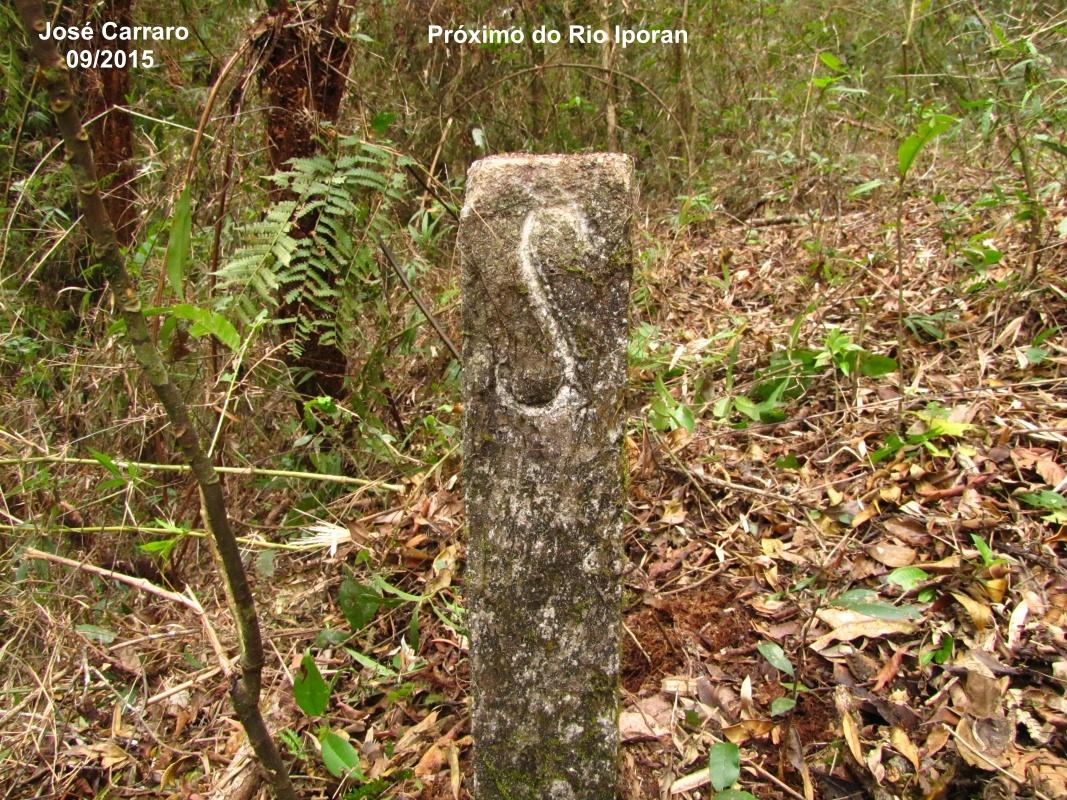

09/2015 – Próximo do Rio Iporan - S 25°28'46'' W 48°58'10'' - Altitude: 1036 metros.

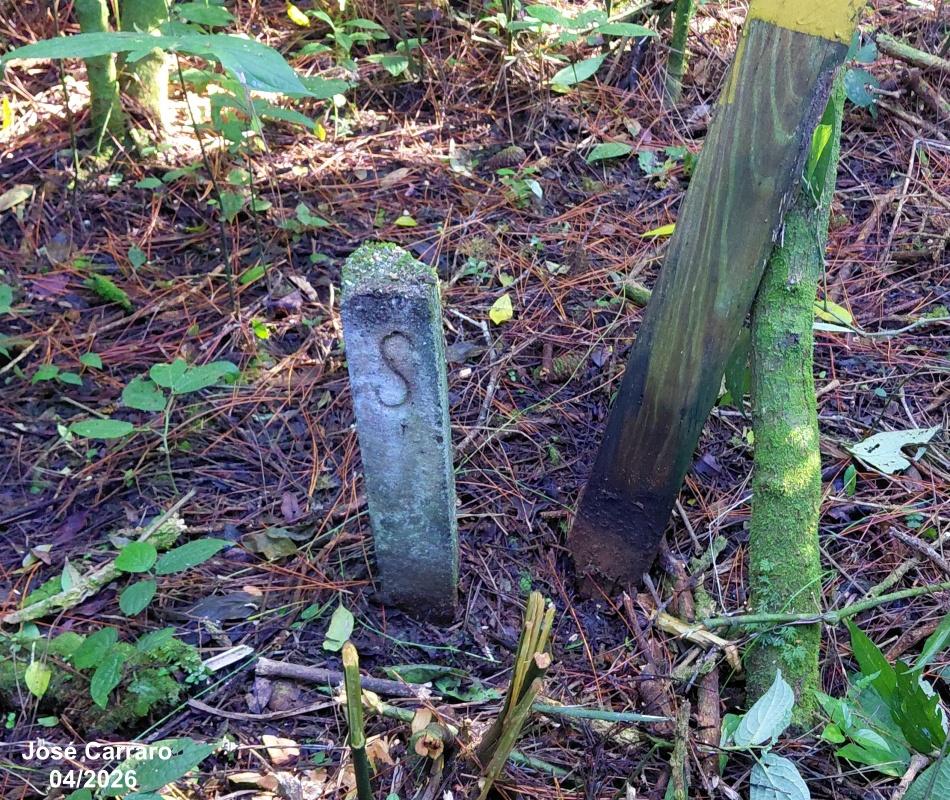

Localização do marco nos fundos da Escola Manoel Ribas: S 25°29'32'' W 48°59'48'' - Altitude: 960 metros.
