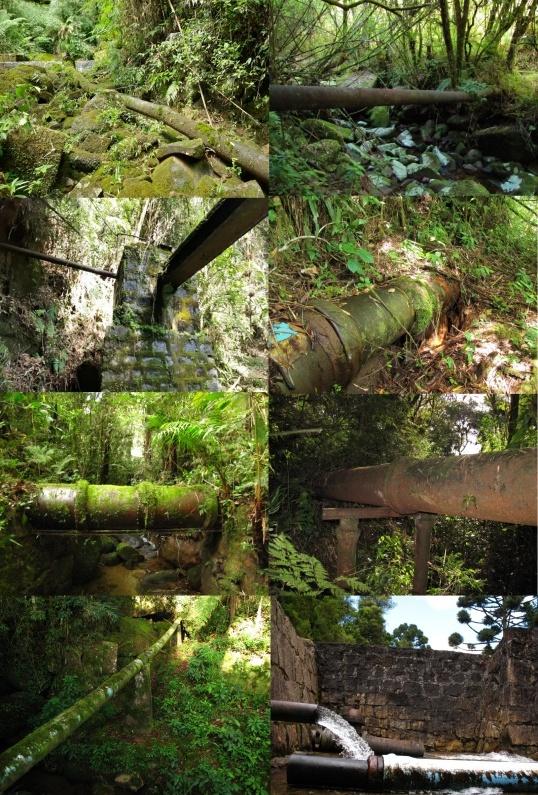

Descrevo na sequência, os tipos de adutoras que compuseram o sistema de captação das águas dos rios, riachos e sangas, para o reservatório de acumulação ou Reservatório do Carvalho. Esta era a configuração encontrada no período de minhas pesquisas, entre os anos de 2010 e 2025. As “setas” em vermelho nas adutoras, demonstram o fluxo da água nas tubulações. As fotos adicionais estão dispostas, conforme a descrição abaixo.

A adoção de canos de PVC deve ter ocorrido a partir da década de 70. As captações originais das caixas do Carvalhinho, Mico e Braço do Carvalho eram realizadas com adutoras de ferro fundido, tendo sido localizadas partes dessas tubulações abandonadas na mata (no caso, das caixas do Mico e Braço do Carvalho).

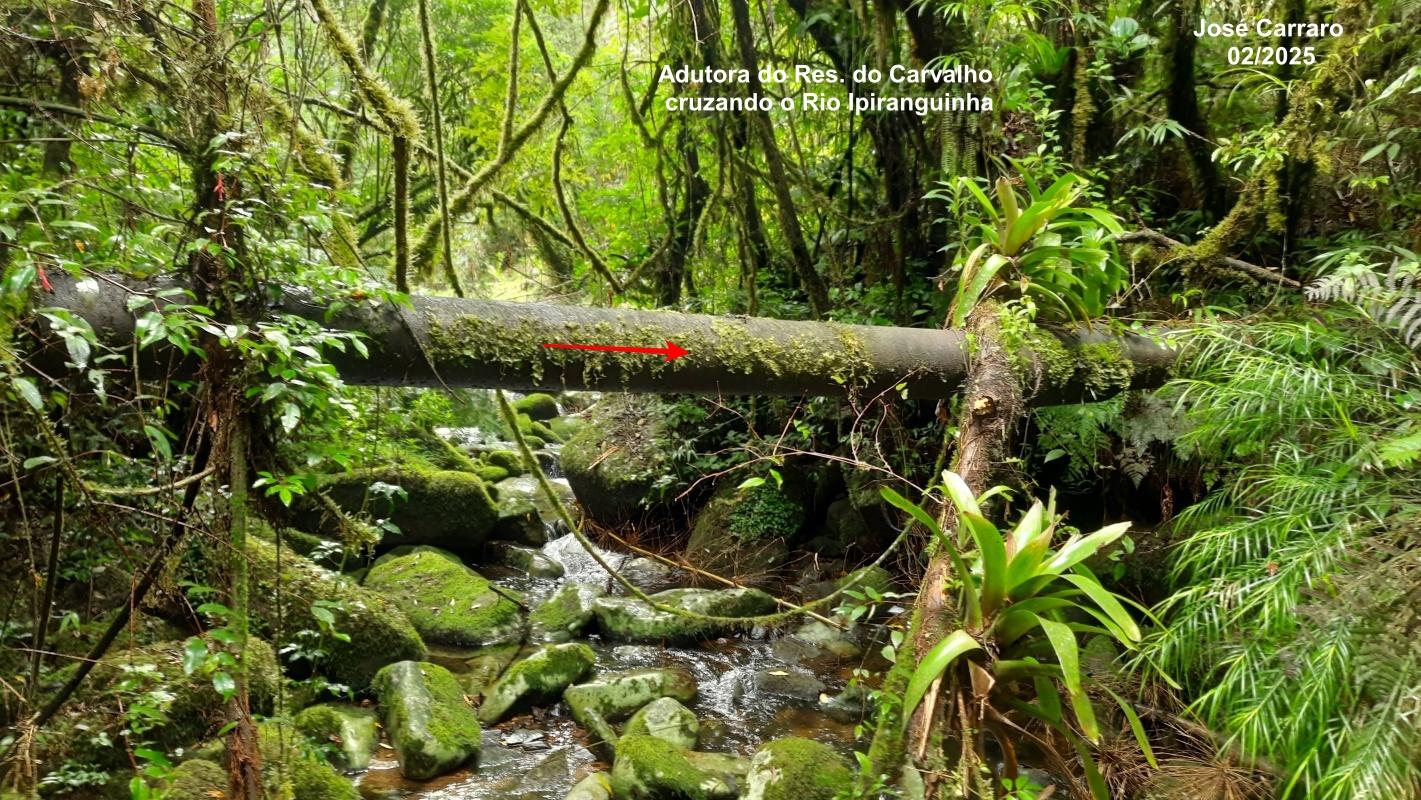

Começarei a descrição da linha adutora do Reservatório do Carvalho, a partir da caixa de captação mais distantes do reservatório, no rio Ipiranga. Na sequência, as adutoras que foram ligadas diretamente na Adutora de Curitiba (captações das Caixas dos Belão, do Salto e Linha de Reforço da Casa da Bomba):

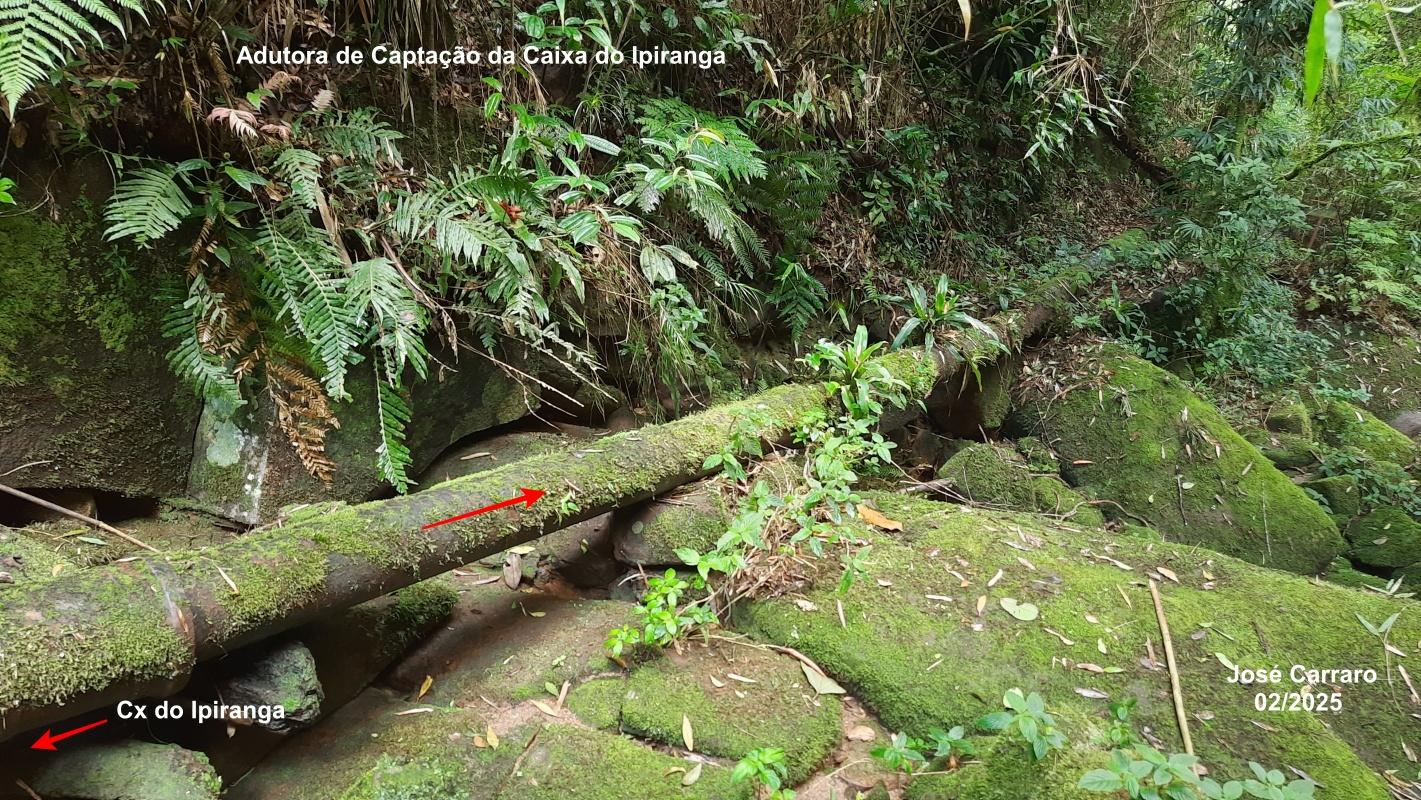

1. Linha de captação da Caixa do Ipiranga até a Torre de Junção da captação da Caixa da Cabra: cano de ferro fundido de 30cm de diâmetro, numa extensão de 60 metros;

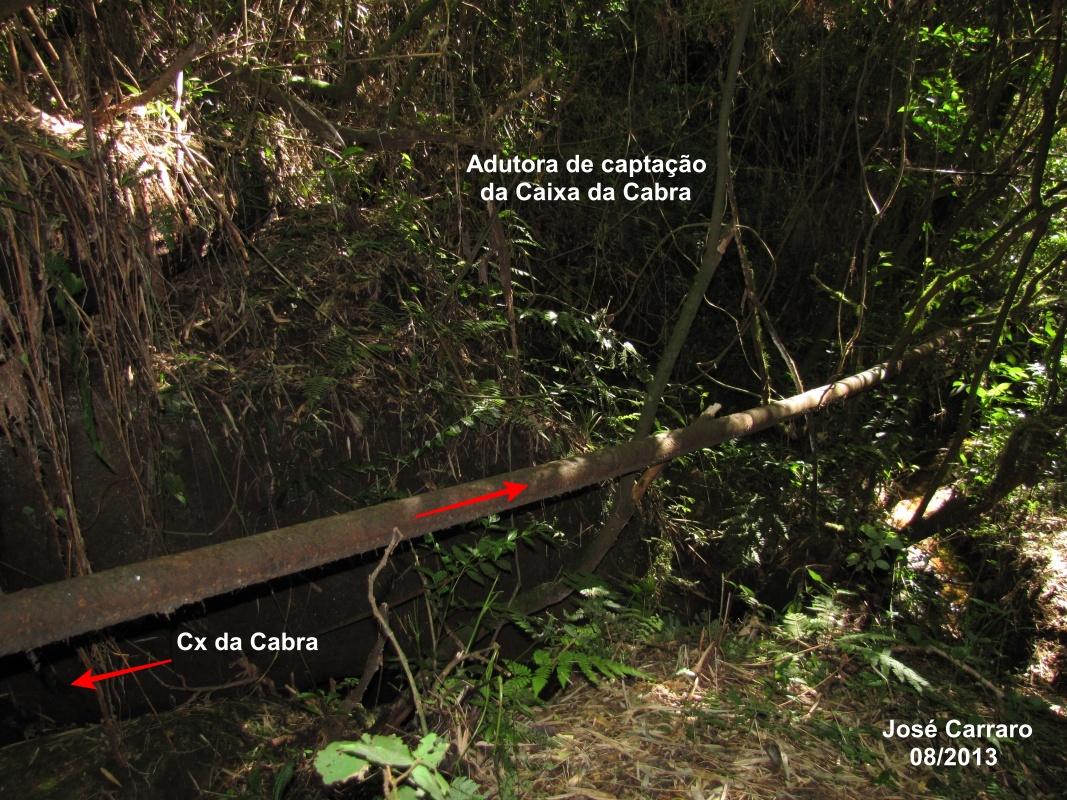

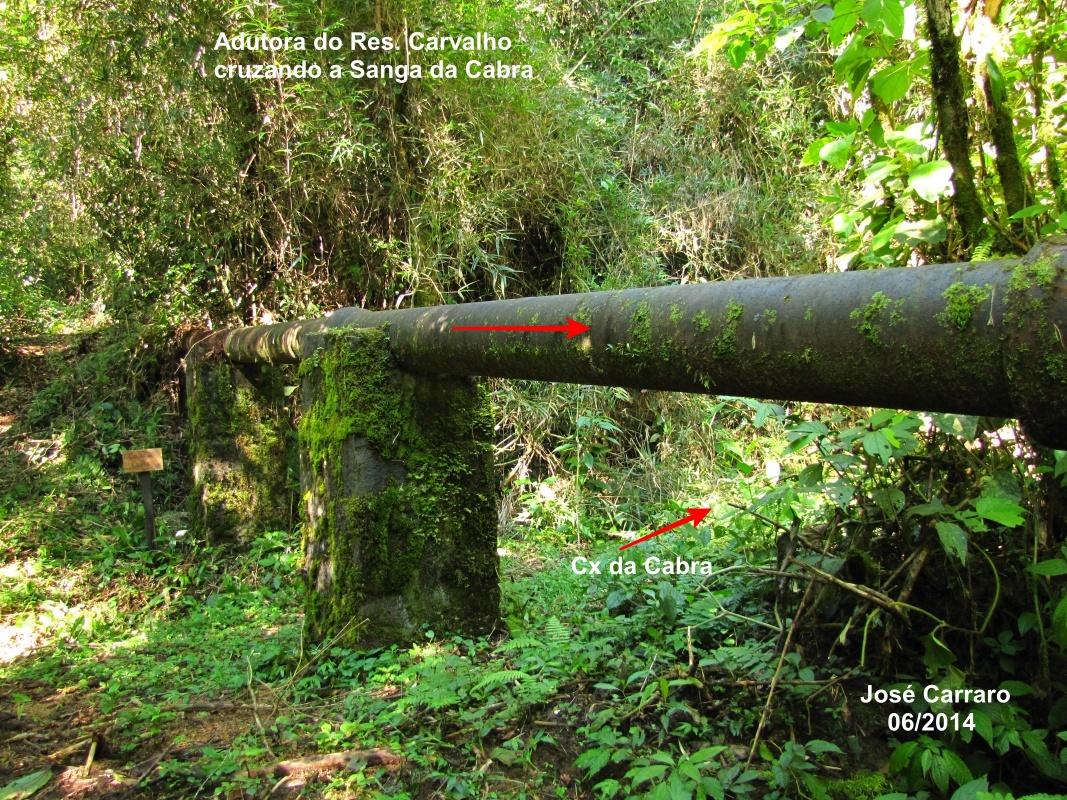

    1.1. Linha de captação da Caixa da Cabra até a Torre de Junção da Captação na Adutora do Res. do Carvalho: cano de ferro fundido de 10 cm, com 40 metros;

2. Da Torre de Junção da captação da Caixa da Cabra até a Torre de Inspeção n° 16 na Adutora do Res. do Carvalho: manilha de cerâmica de 30cm de diâmetro, com 615 metros;

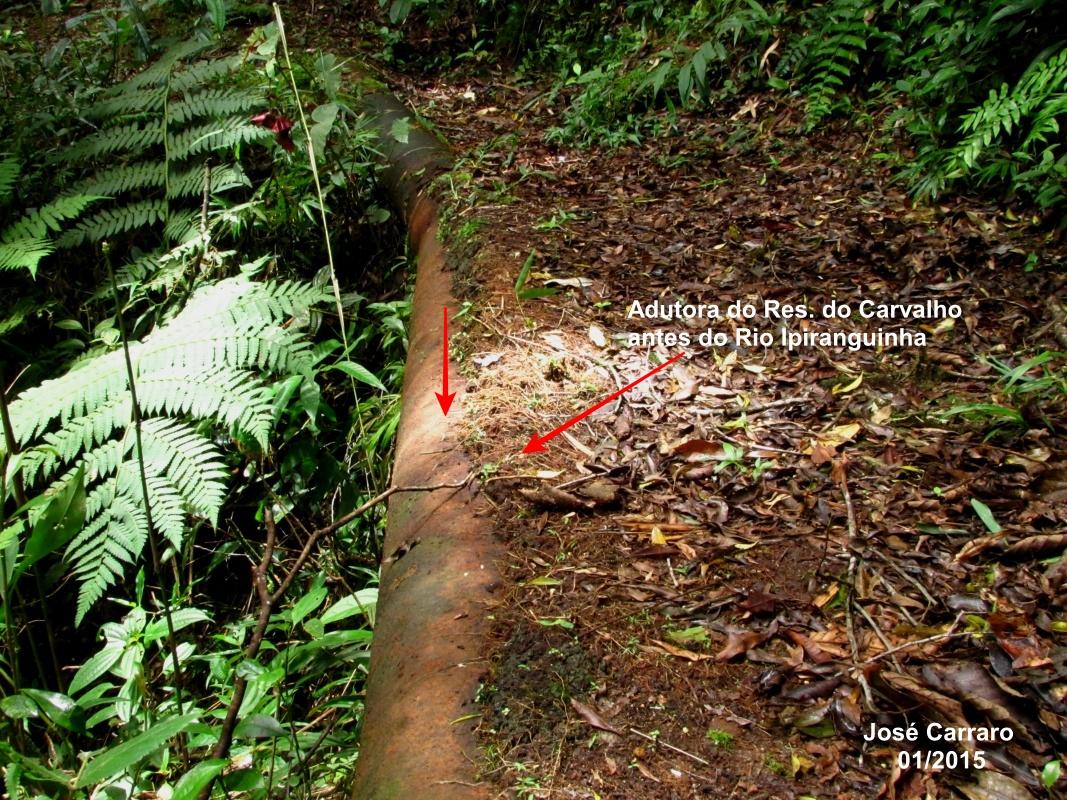

3. Da Torre de Inspeção n° 16 até Torre de Junção da Captação da Caixa do Ipiranguinha na Adutora do Res. do Carvalho: cano de ferro fundido de 20cm de diâmetro, com 940 metros;

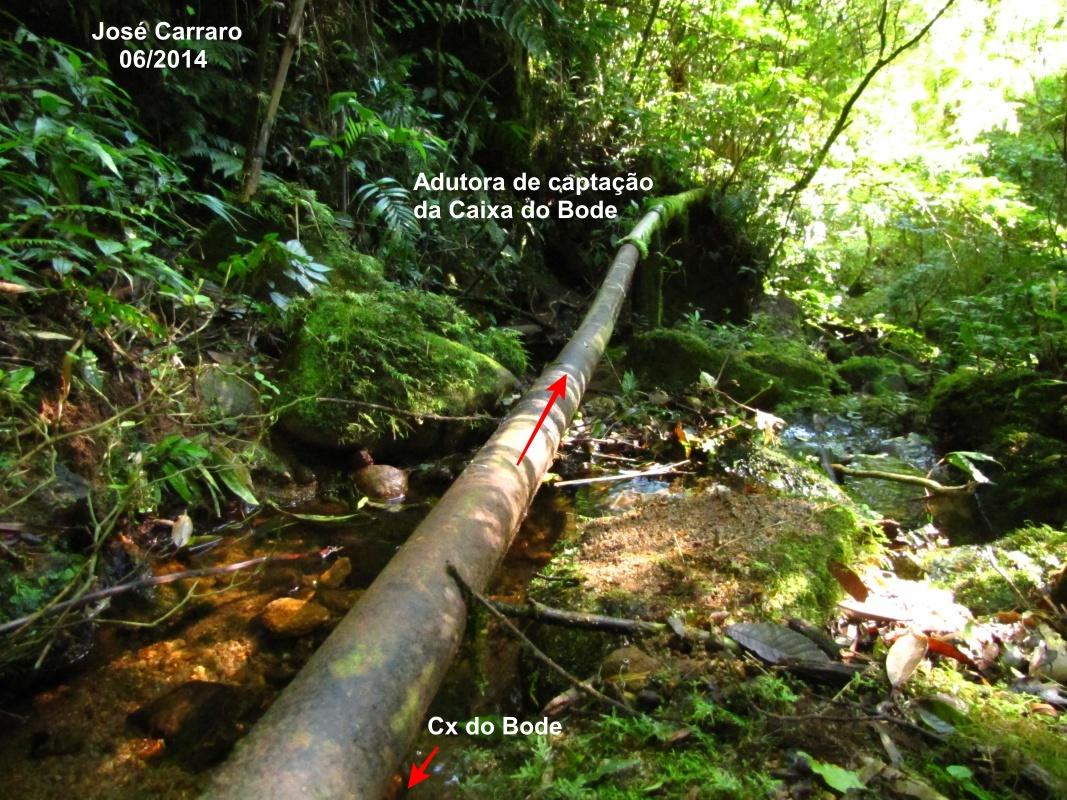

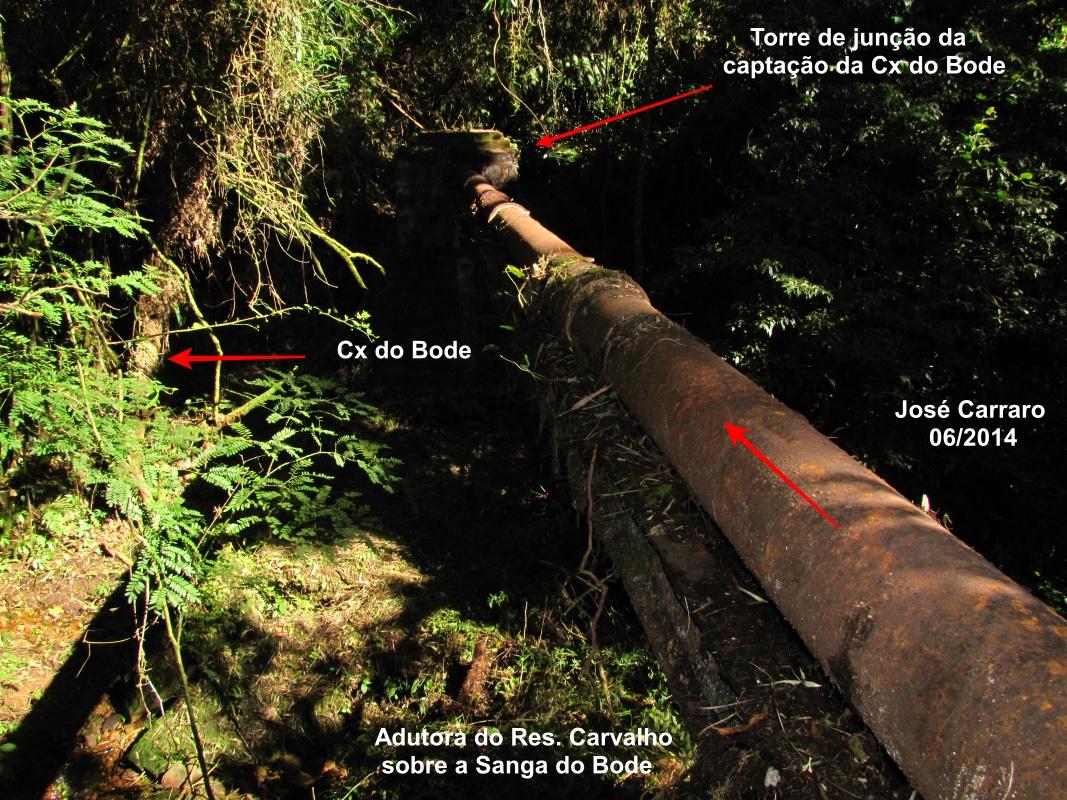

    3.1. Linha de captação da Caixa do Bode até Torre de Junção da captação na Adutora do Res. do Carvalho: cano de ferro fundido de 10cm de diâmetro, com 40 metros;

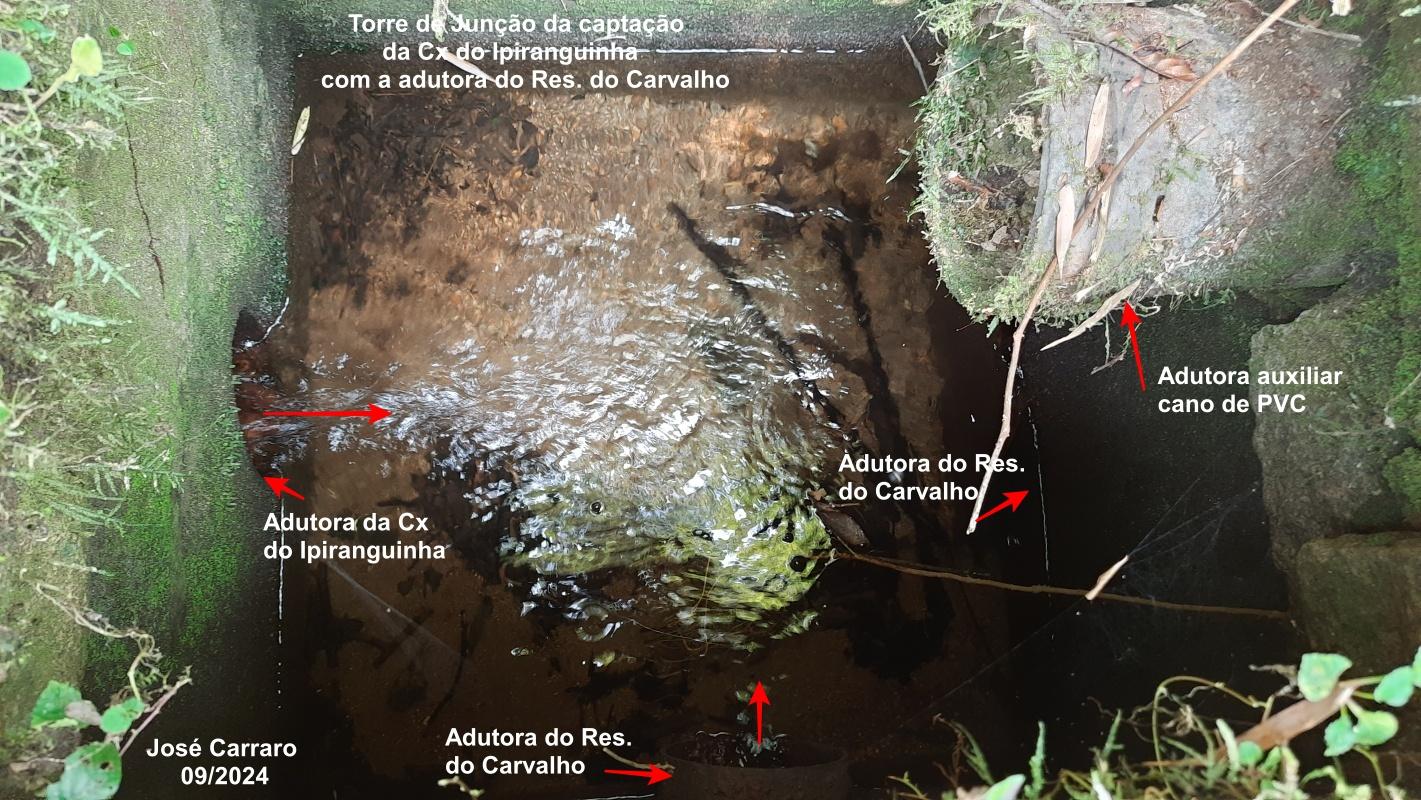

4. Linha de captação da Caixa do Ipiranguinha até a Torre de Junção de captação na Adutora do Res. do Carvalho: cano de ferro fundido de 20 cm de diâmetro, com 15 metros;

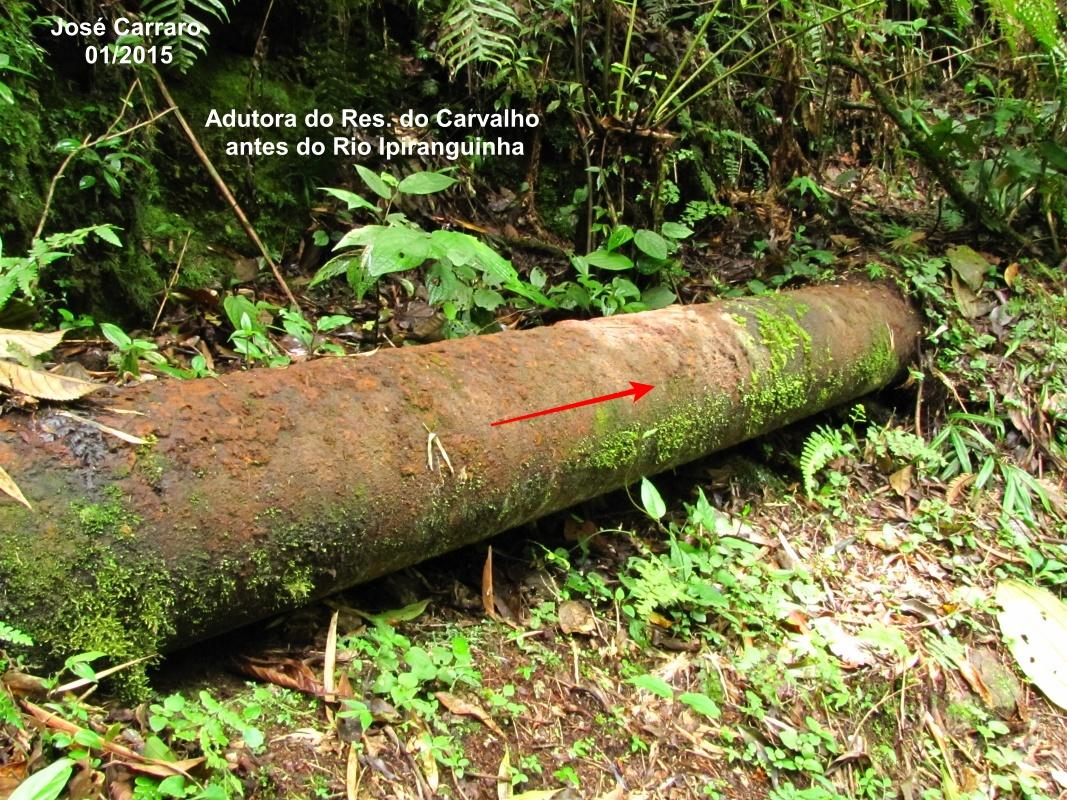

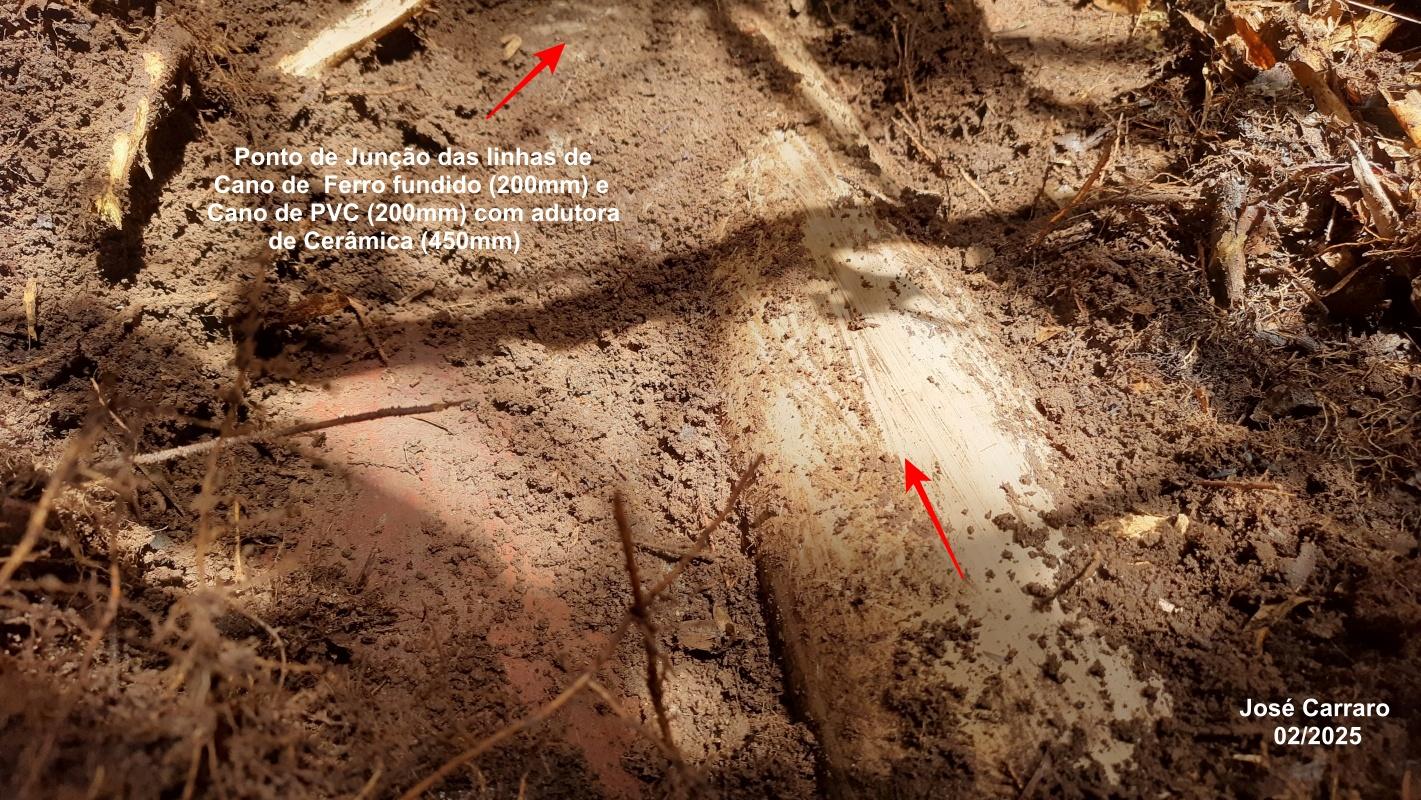

    4.1. Da Torre de Junção da captação do Ipiranguinha até ponto de Junção na Adutora de Cerâmica (Adutora do Res. do Carvalho): cano de ferro fundido de 20cm de diâmetro, com 135 metros;

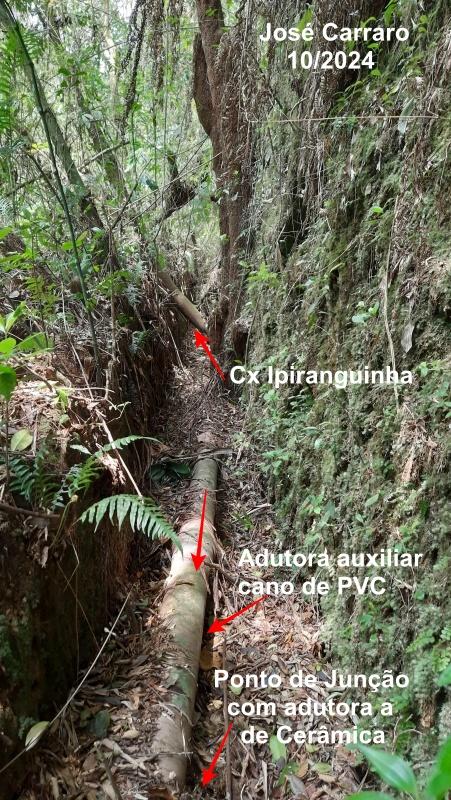

    4.2. Da Torre de Junção da Captação do Ipiranguinha até Ponto de Junção do na Adutora de Cerâmica (Adutora do Res. Carvalho): cano de PVC de 20cm, com 135 metros;

5. Do Ponto de Junção da Adutora de Cerâmica (Adutora do Res. do Carvalho) até a Torre de Inspeção na Sanga Polenta: manilha de cerâmica de 45cm de diâmetro, com 547 metros;

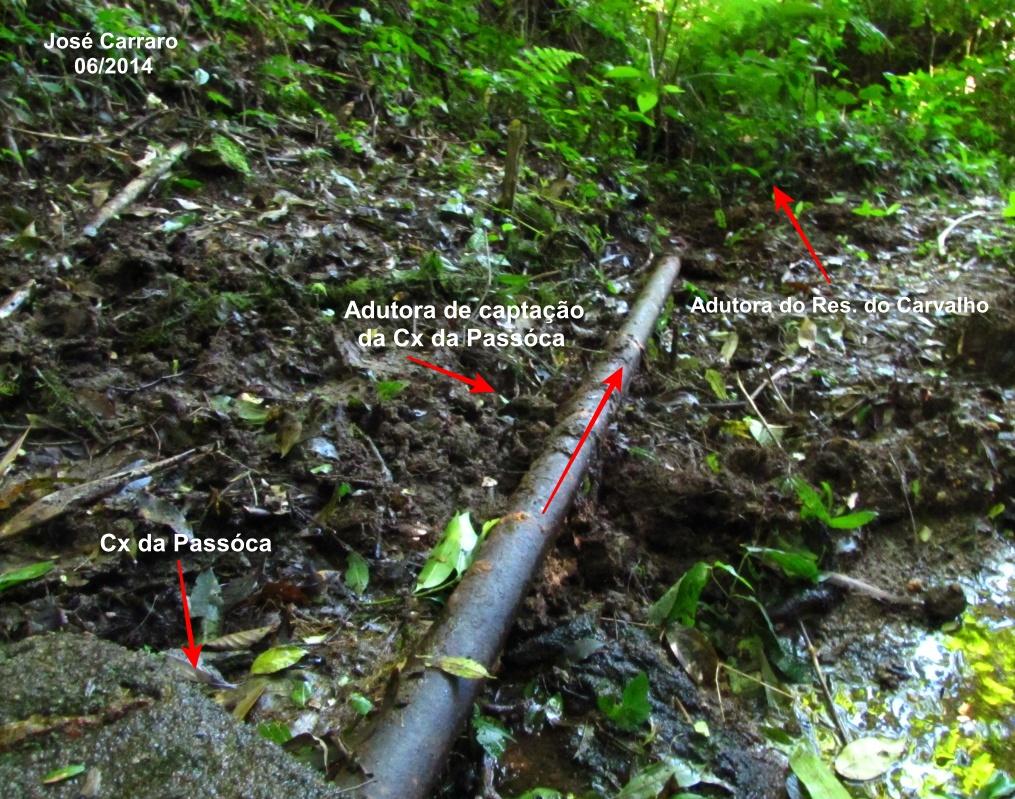

    5.1. Linha de captação da Caixa da Passóca até Torre de Junção da Captação na Adutora do Res. do Carvalho: cano de ferro fundido de 5cm de diâmetro, com 6 metros;

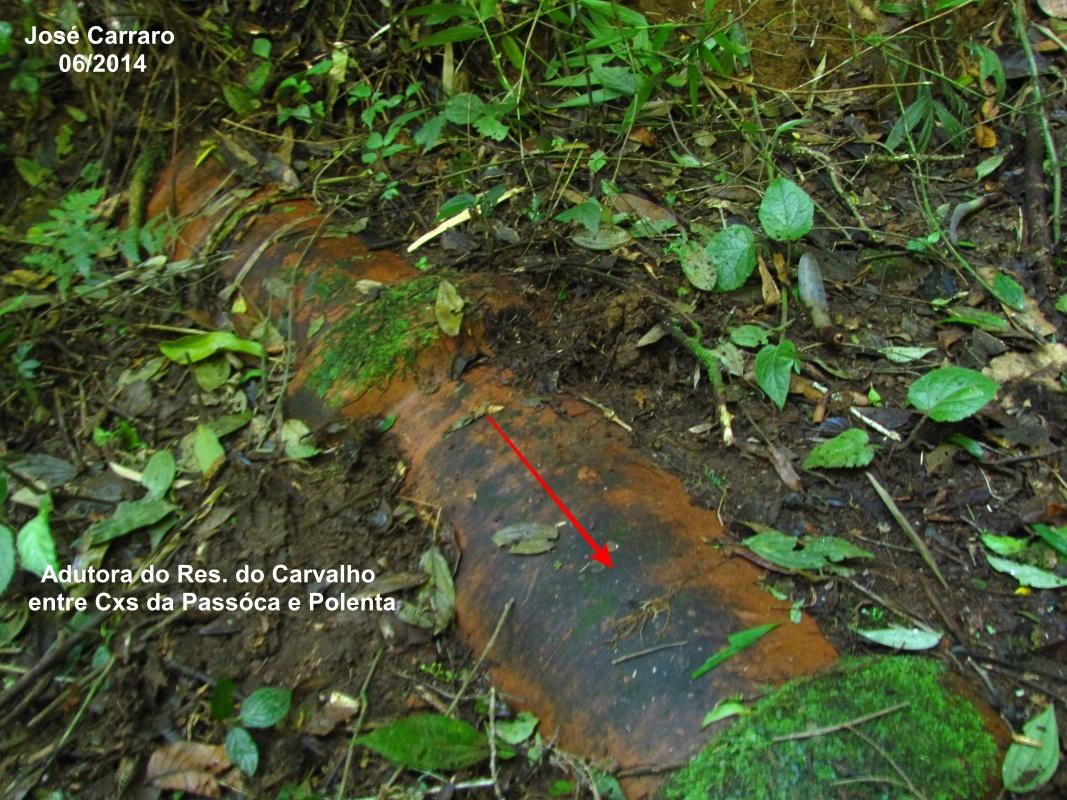

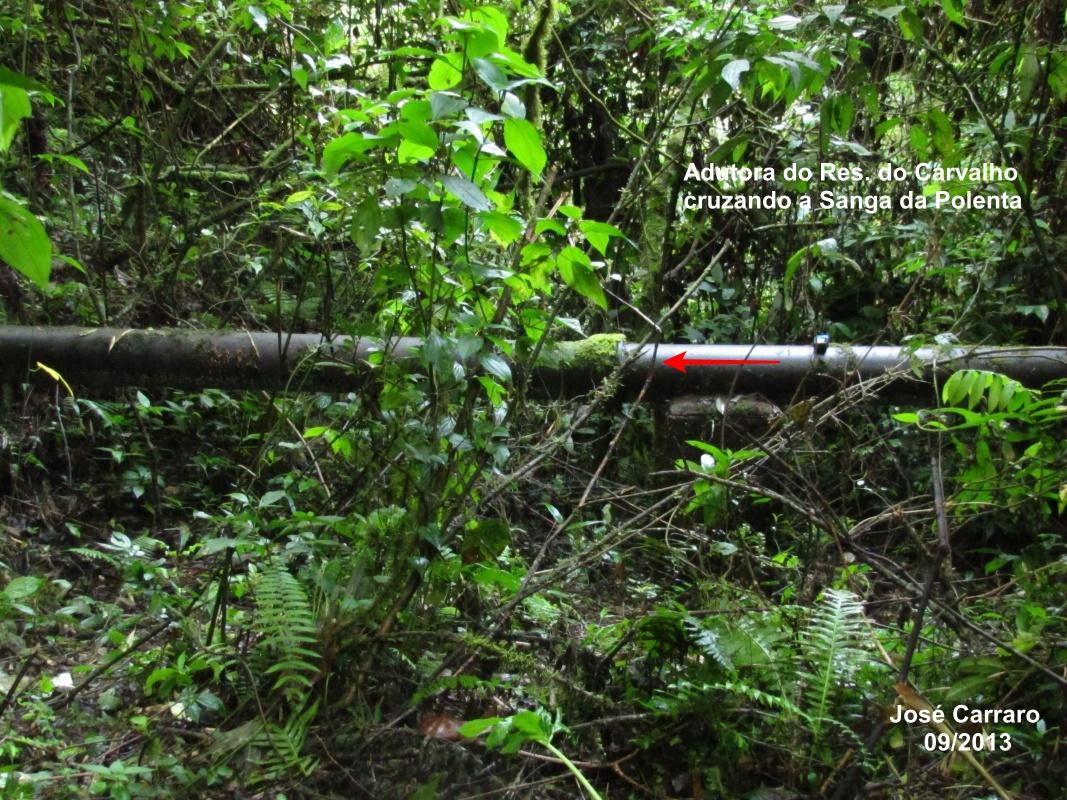

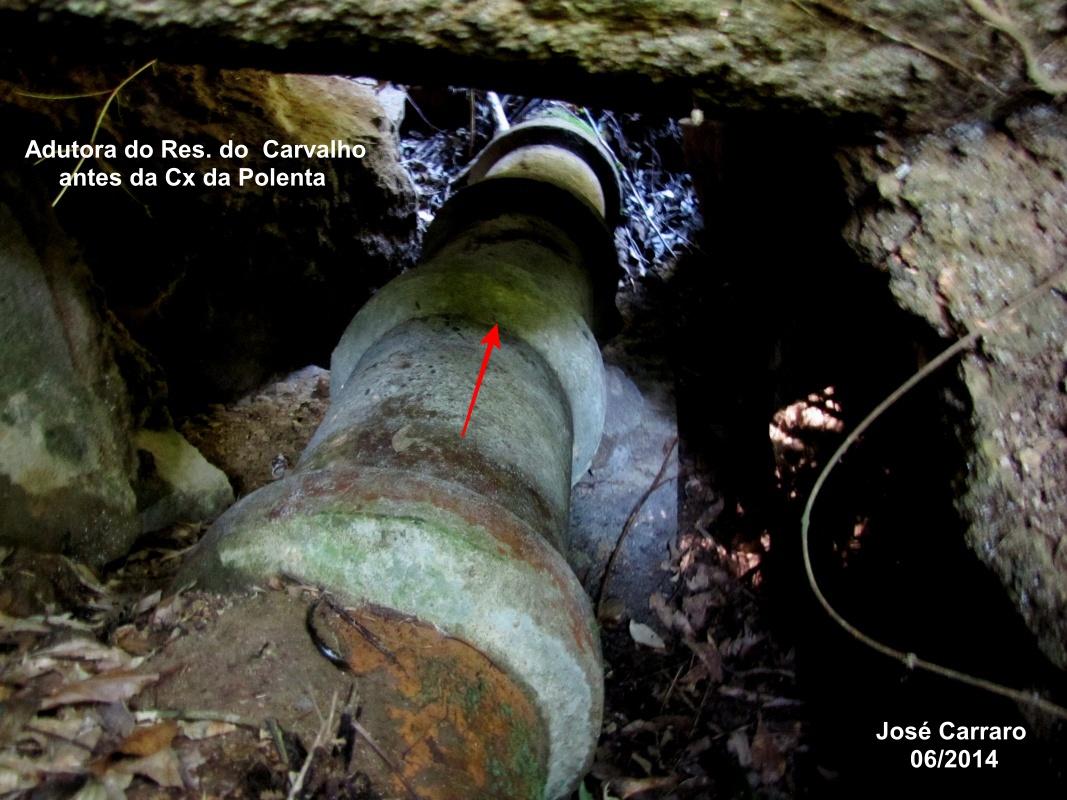

6. Passagem sobre a Sanga Polenta, da Torre de Inspeção até a Torre de Junção da captação da Caixa da Polenta: cano de ferro fundido com 12 metros;

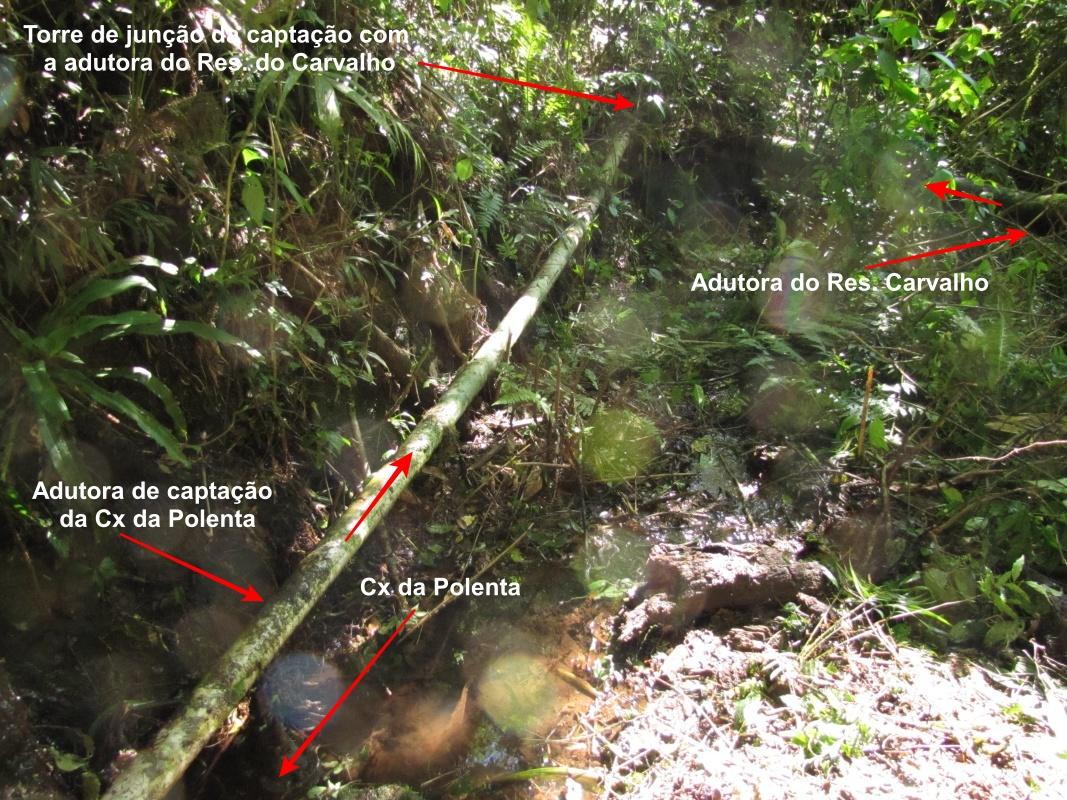

    6.1. Linha de captação da Caixa da Polenta até Torre de Junção da Captação: cano de PVC de 10cm de diâmetro, com 10 metros;

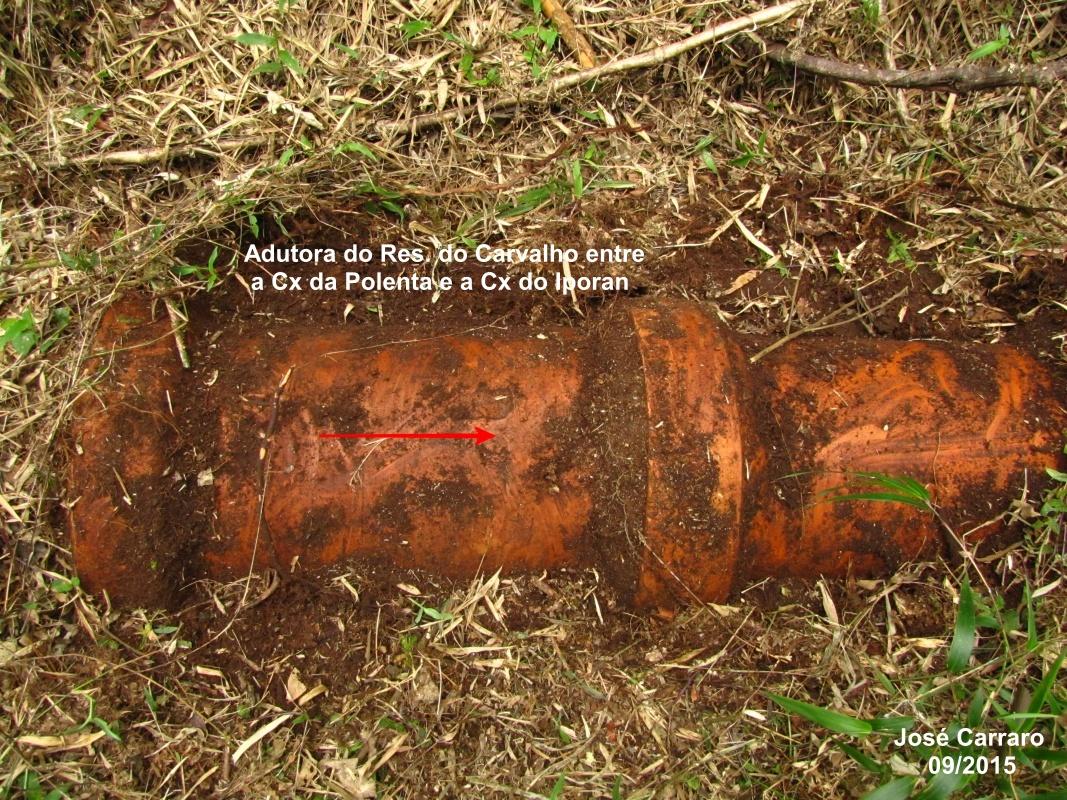

7. Da Torre de Junção da captação da Caixa da Polenta (Adutora do Res. do Carvalho) até a Caixa do Iporan: manilha de cerâmica de 45cm de diâmetro, com 660 metros;

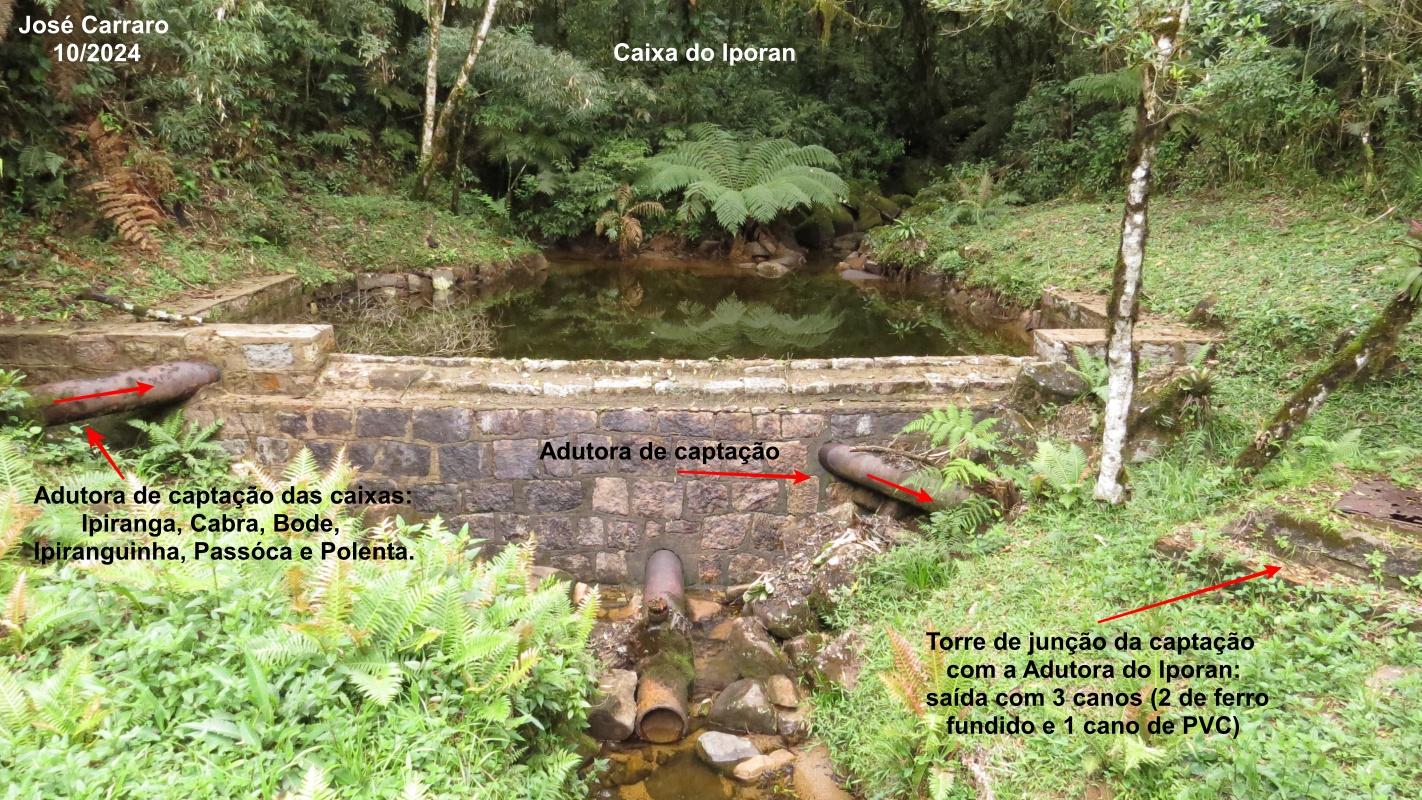

    7.1. Linha de captação da Caixa do Iporan: cano de ferro fundido de 30cm de diâmetro, com 5 metros;

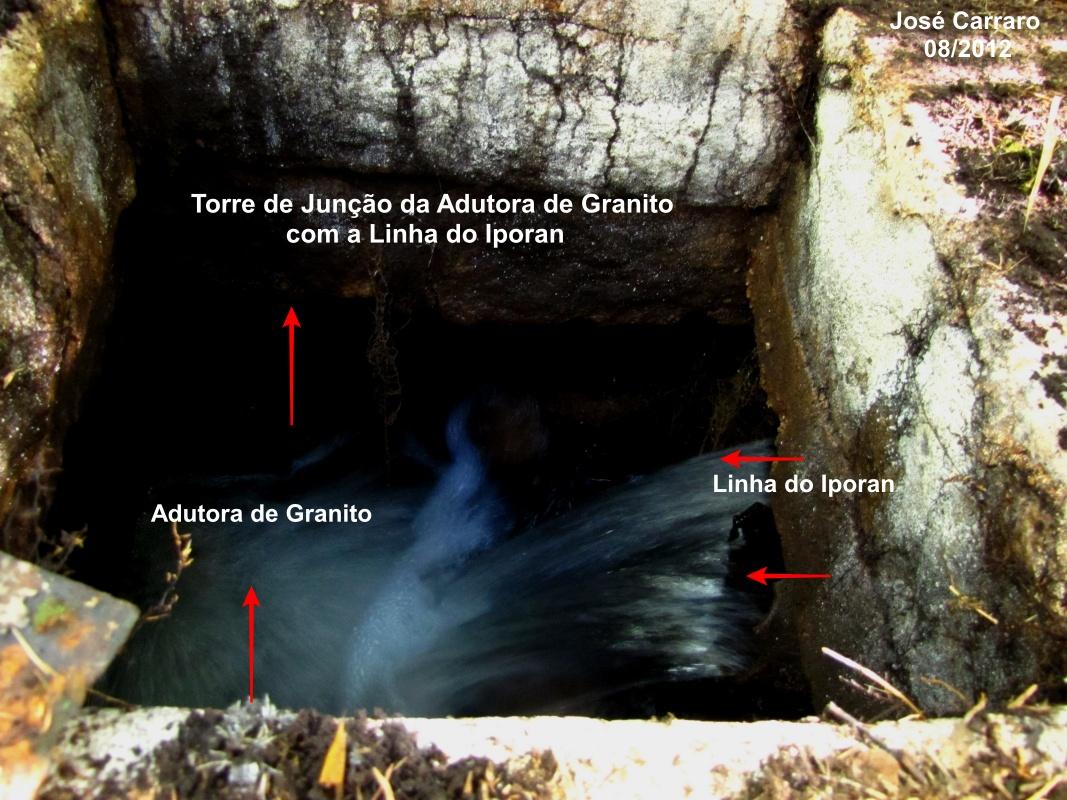

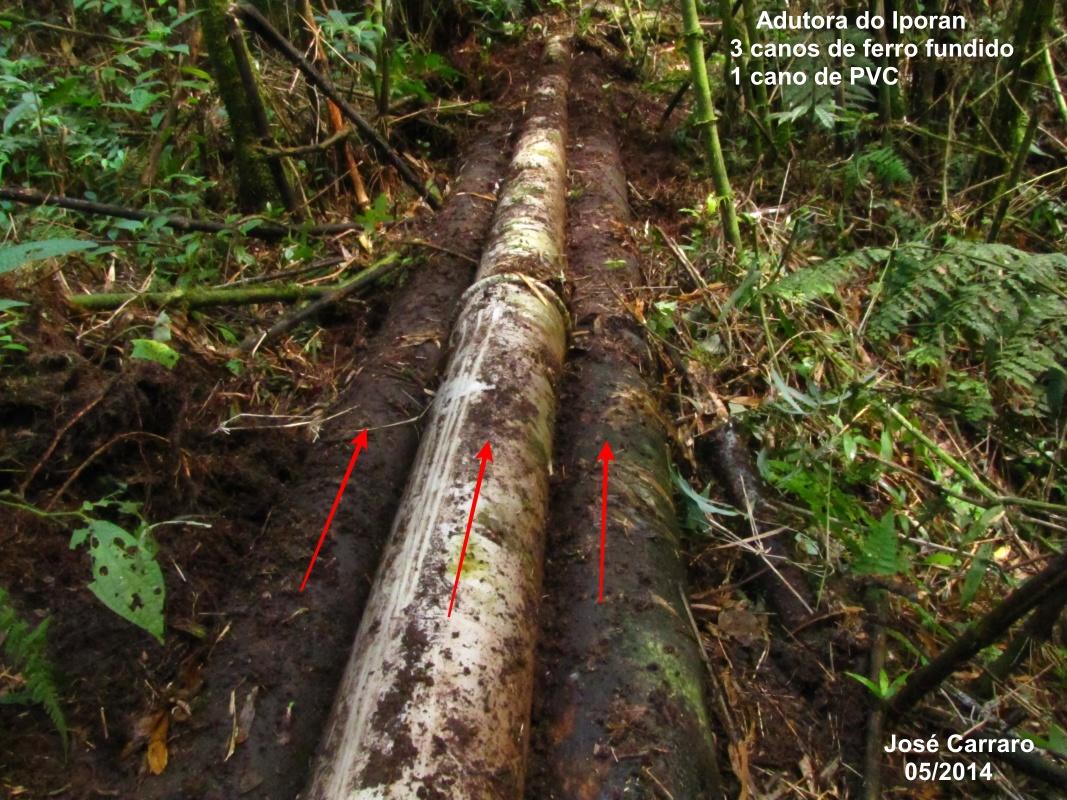

8. Da Torre de captação da Caixa do Iporan até a Adutora de Granito da captação da Caixa do Cayguava: 2 linhas de cano de ferro fundido de 20cm de diâmetro, com 485 metros (total de 980 metros);

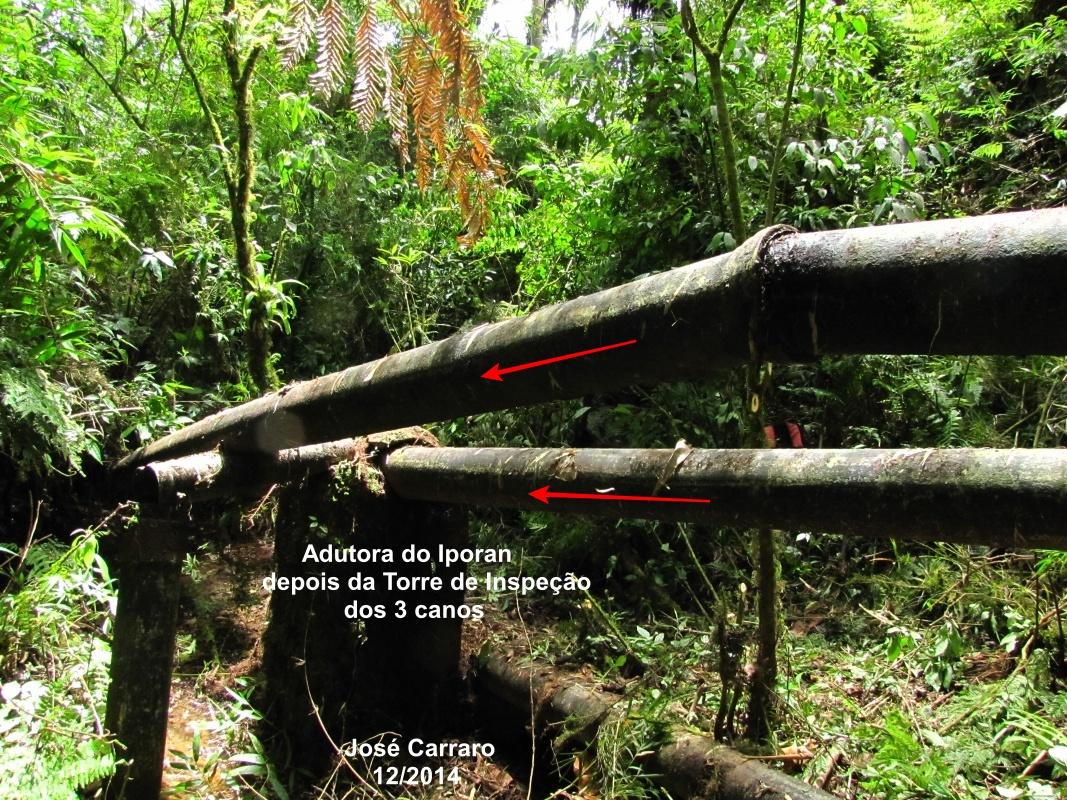

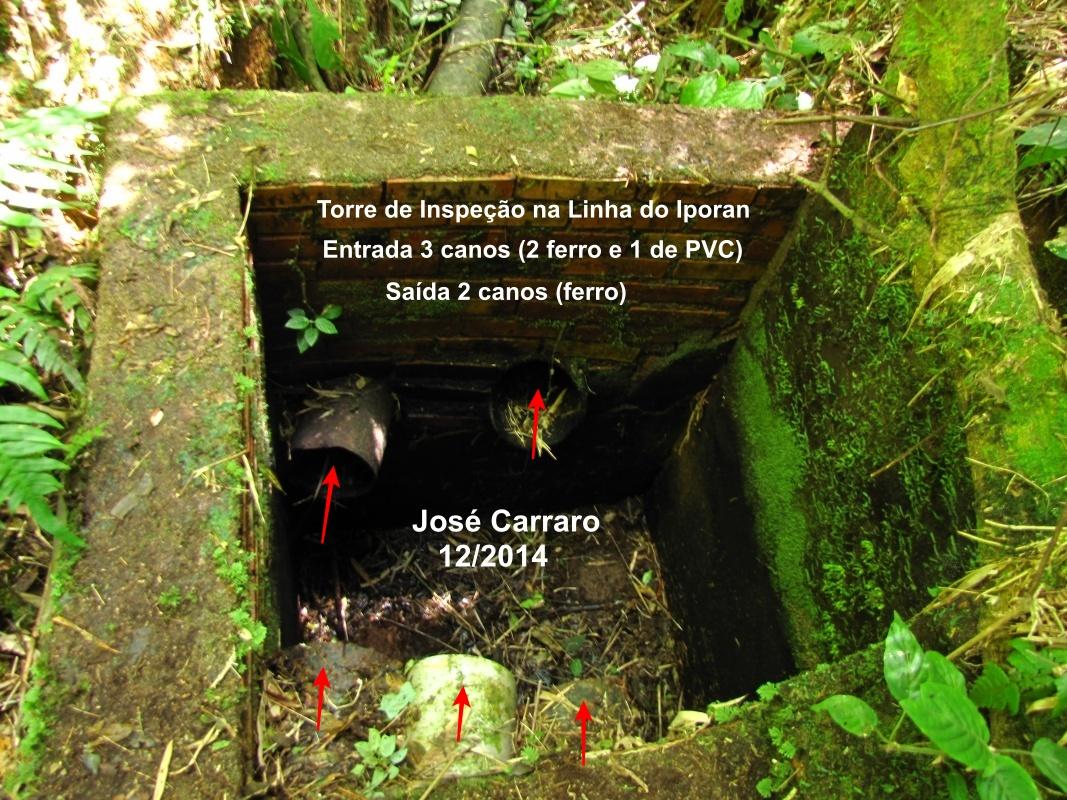

    8.1. Da Torre de captação da Caixa do Iporan até a Torre de Inspeção dos 3 canos: cano de PVC de 20cm de diâmetro com: 335 metros;

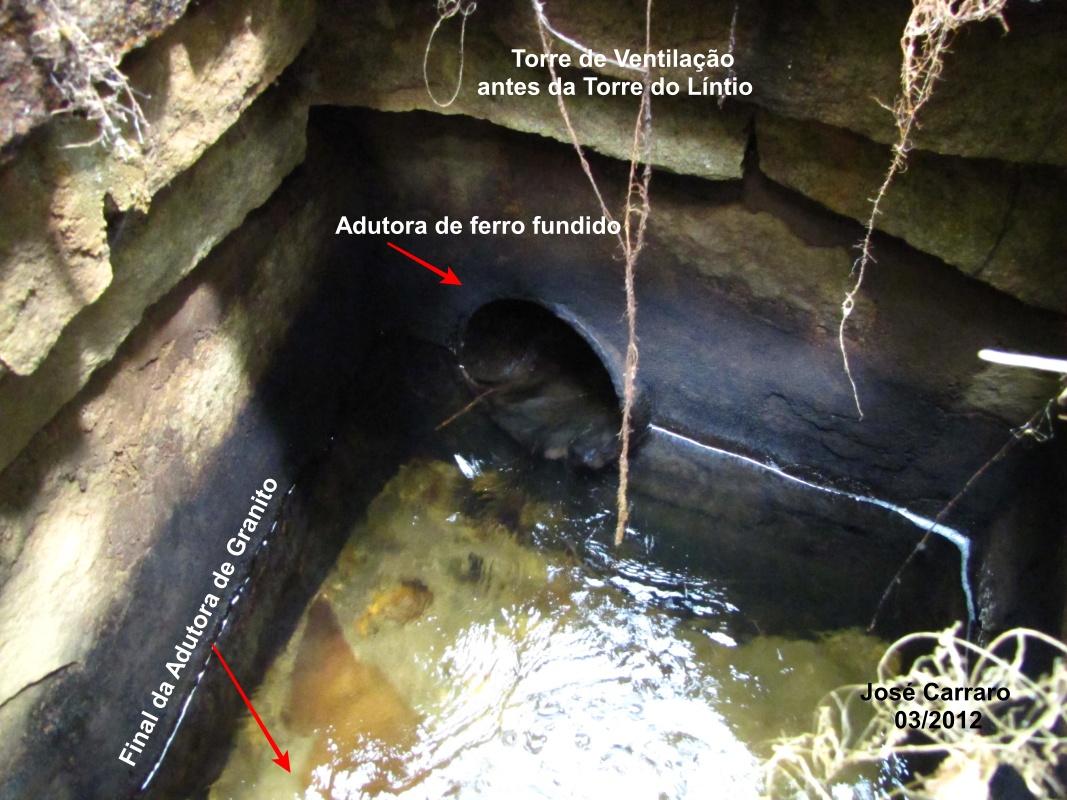

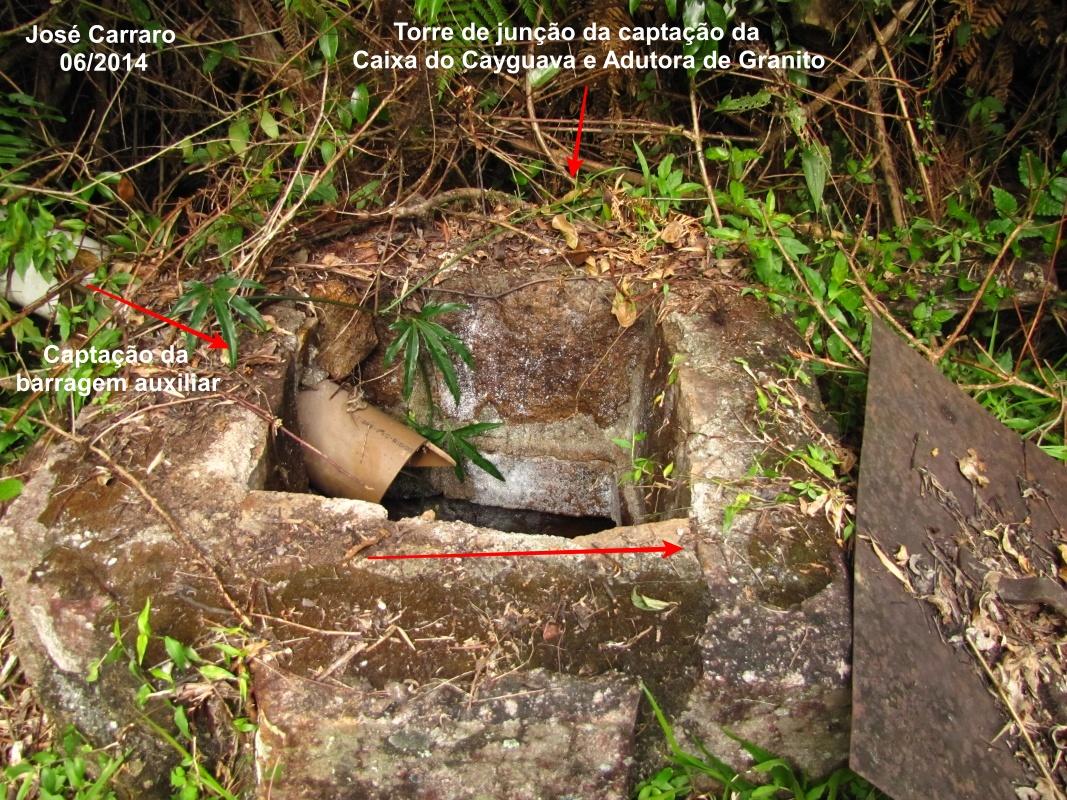

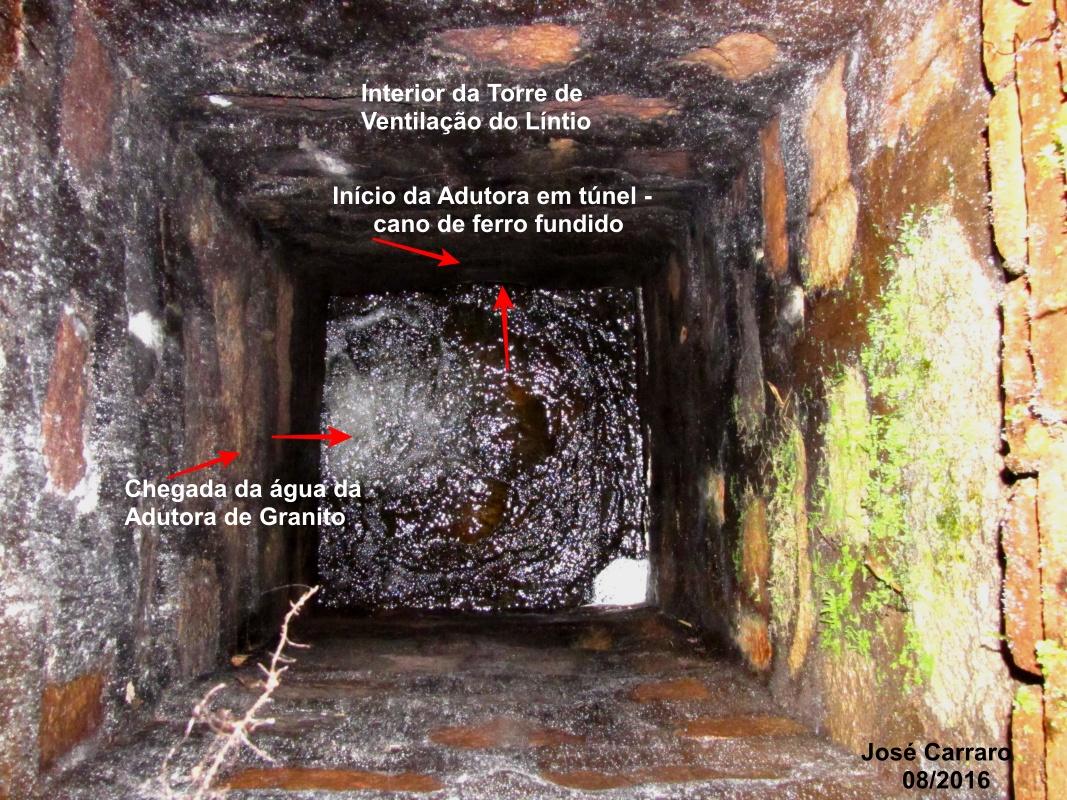

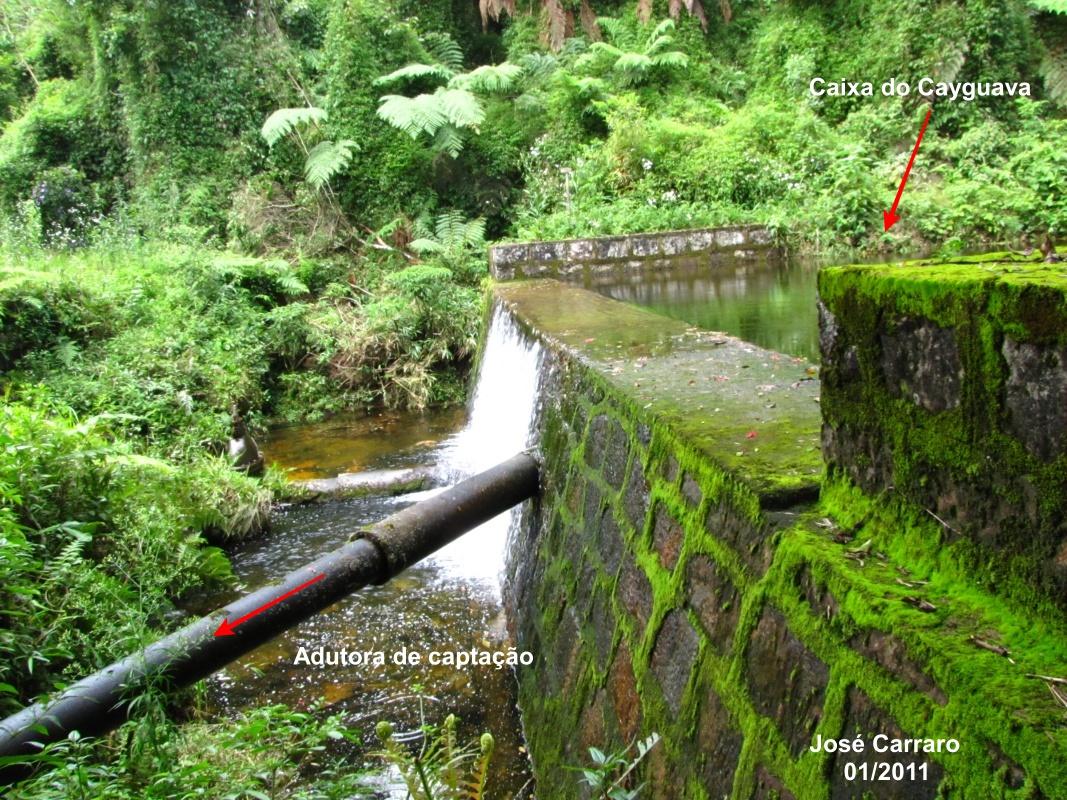

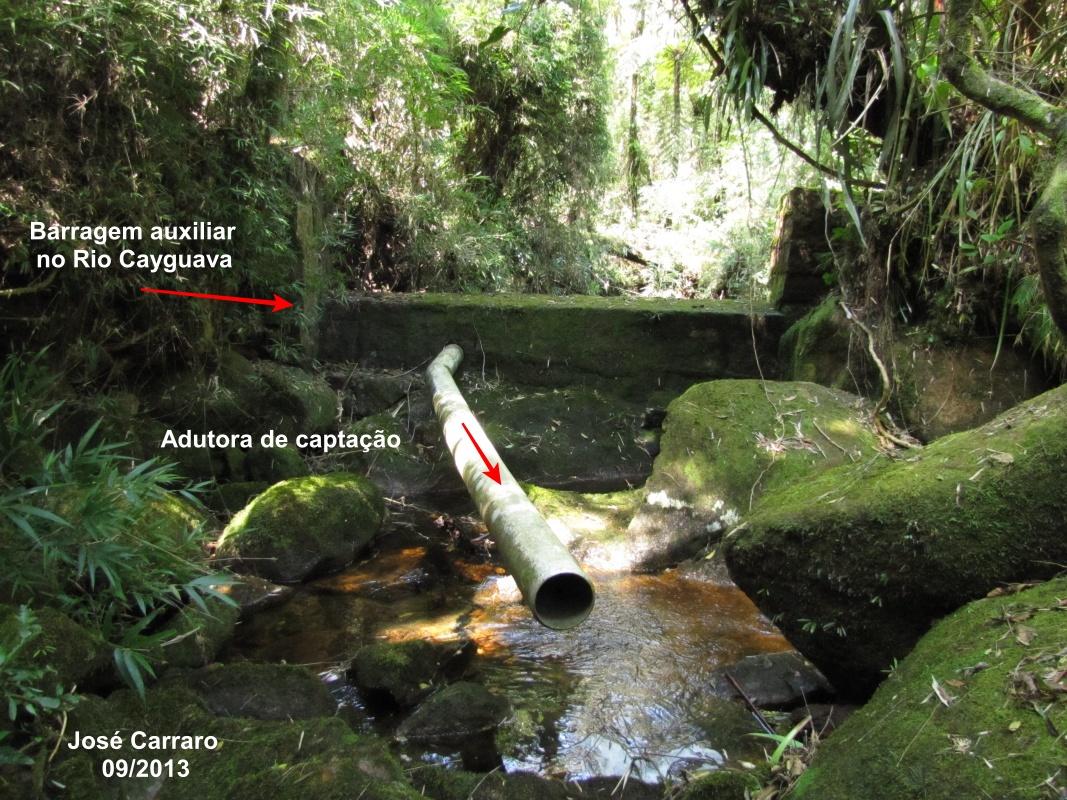

9. Adutora de Granito da Captação da Caixa do Cayguava até o Torre de Ventilação do Lintio: 1.100 metros;

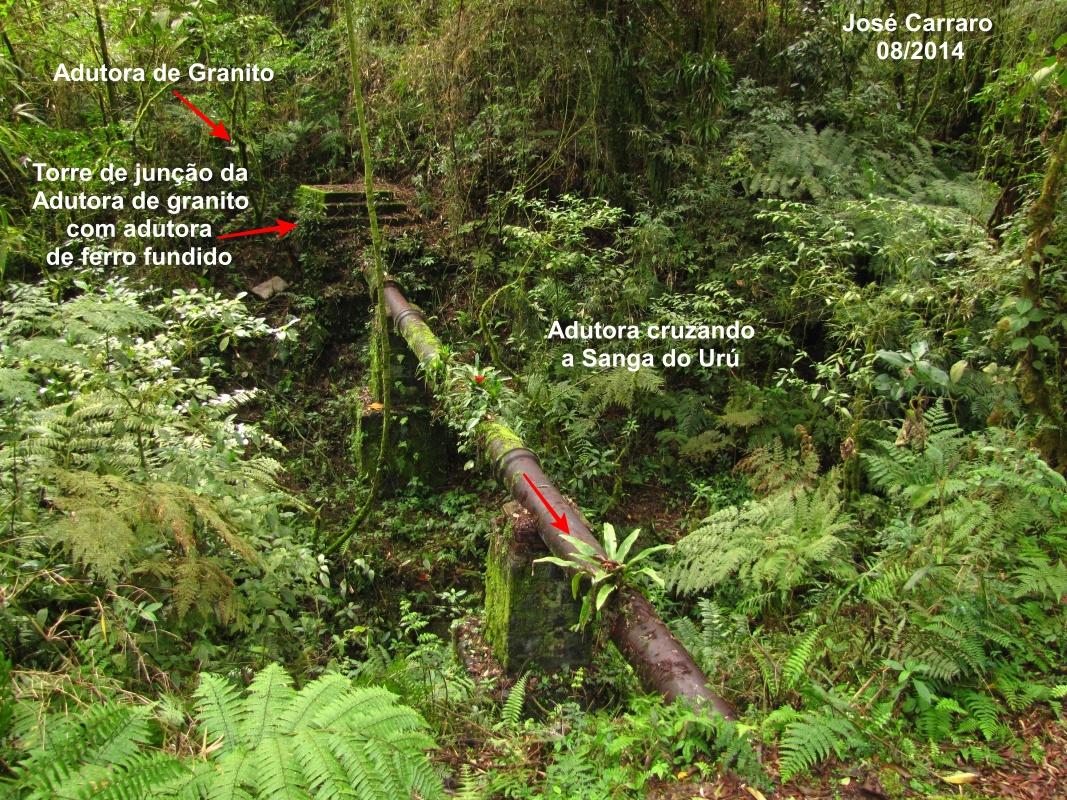

    9.1. Linha da adutora do Res. Carvalho sobre a Sanga do Urú: Cano de ferro fundido de 30cm de diâmetro, com 12 metros;

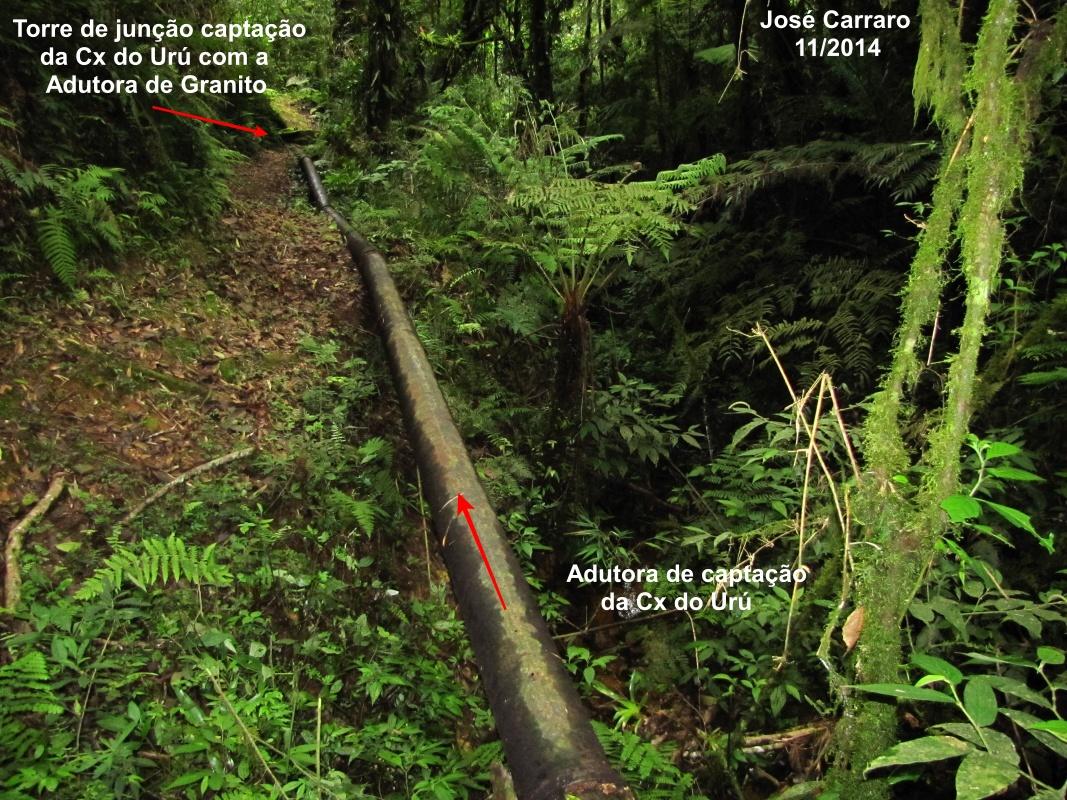

    9.2. Linha de Captação da Caixa do Urú até a Torre de Junção na Adutora de Granito: cano de ferro fundido de 20cm de diâmetro, com 37 metros;

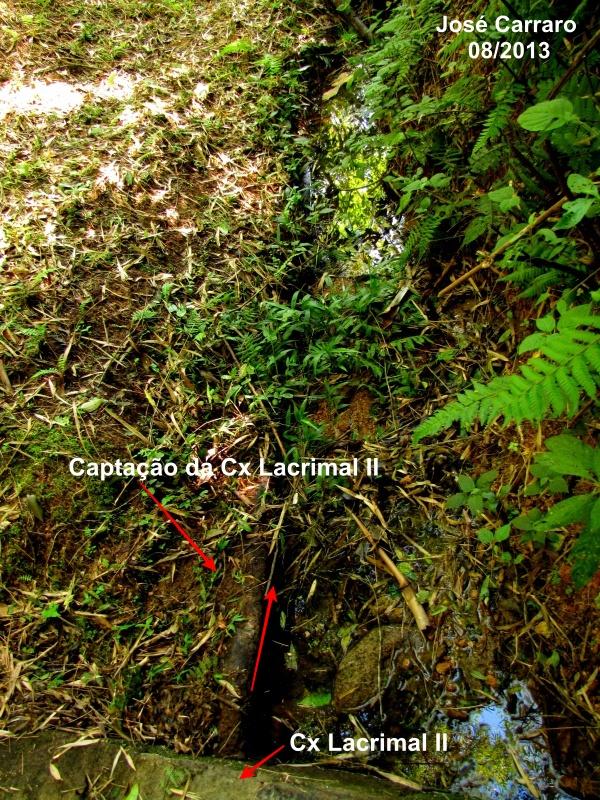

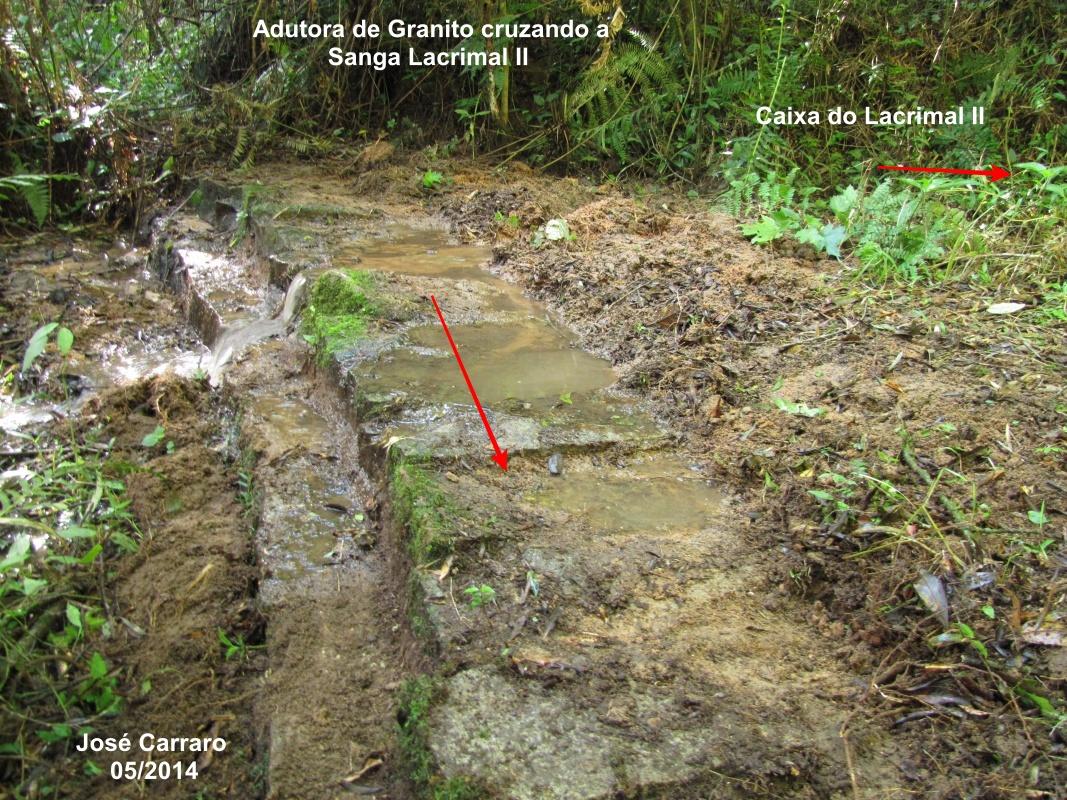

    9.3. Linha de captação da Caixa do Lacrimal II até Adutora de Granito: cano de ferro fundido de 10cm de diâmetro, com 9 metros;

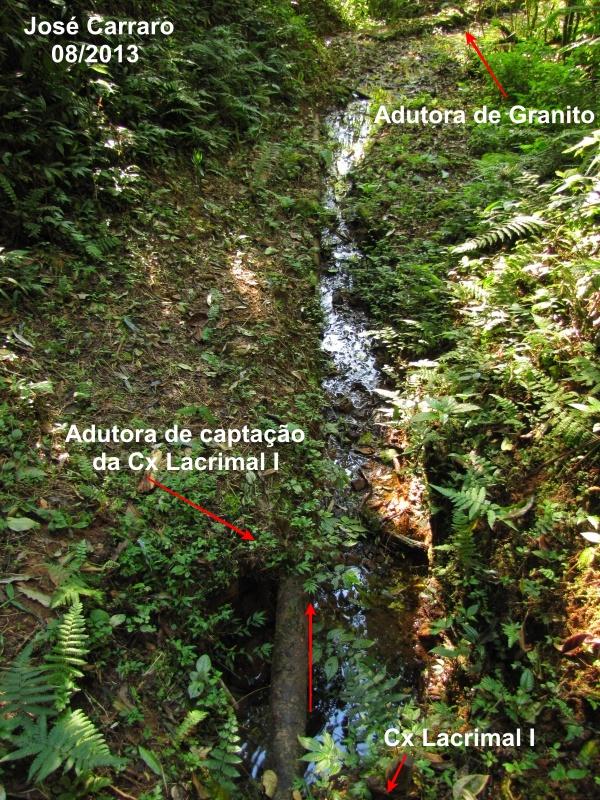

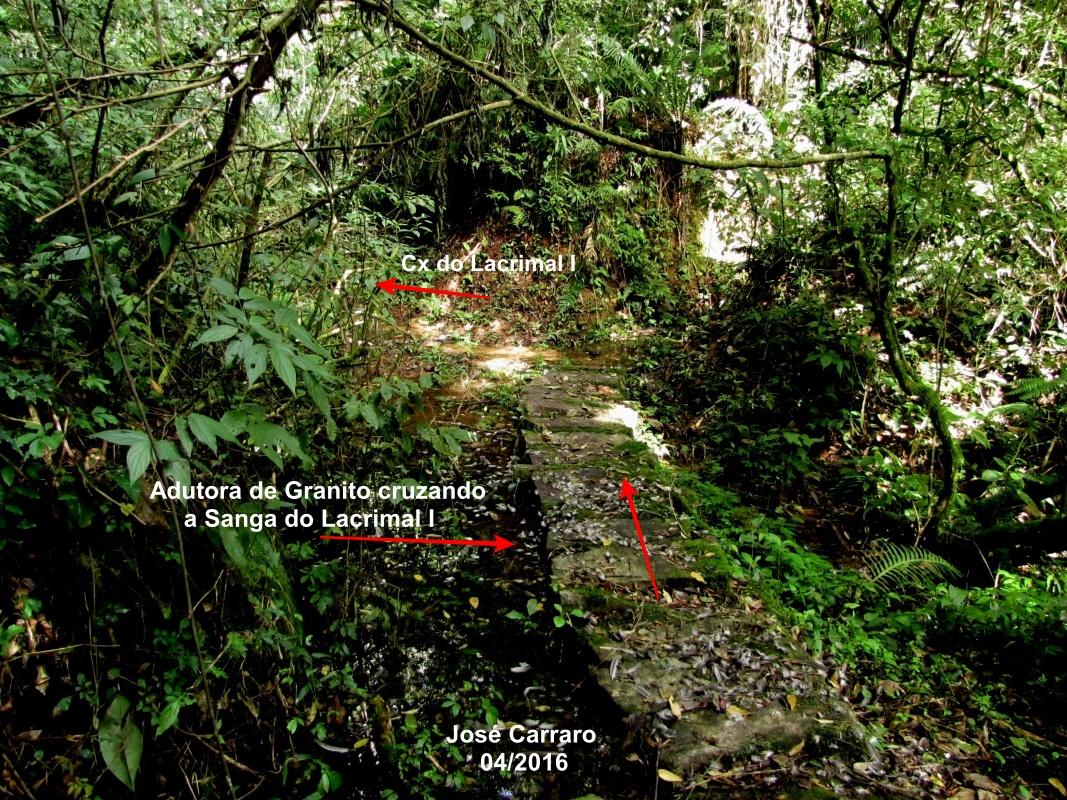

    9.4. Linha de captação da Caixa do Lacrimal I até Adutora de Granito: cano de ferro fundido de 10cm de diâmetro, com 9 metros;

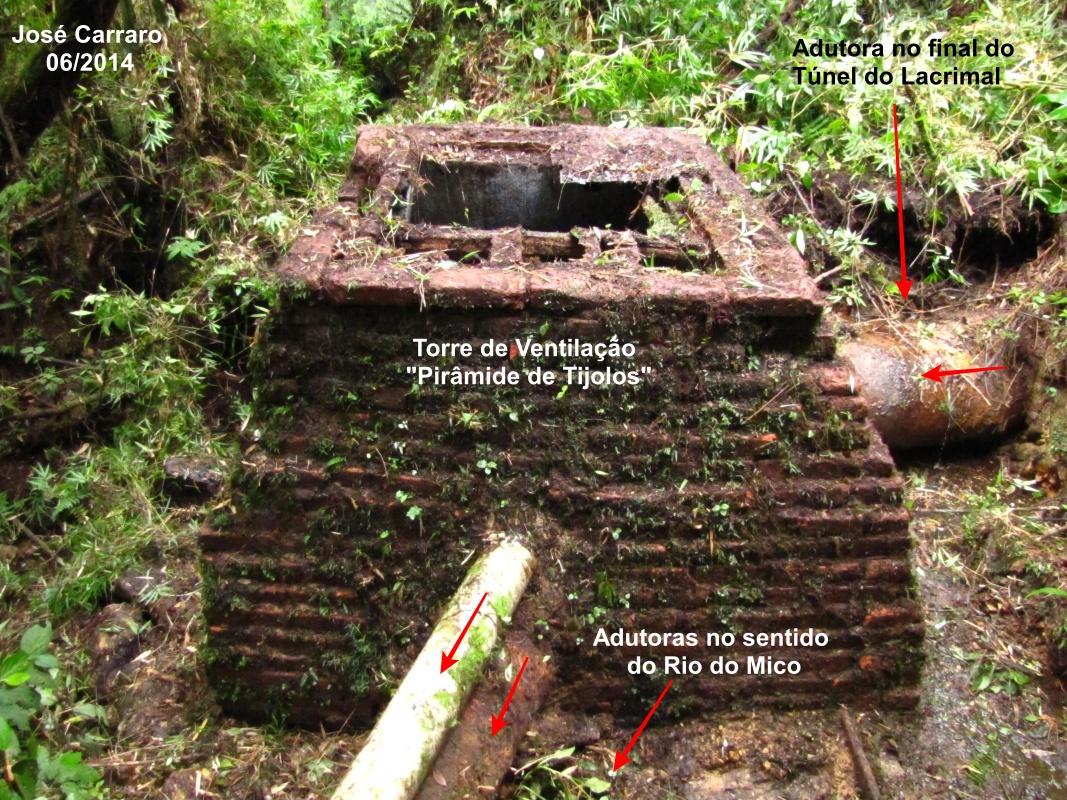

10. Túnel do Lacrimal até a Torre de Ventilação Pirâmide de Tijolo: cano de ferro fundido de 45cm de diâmetro, com 220 metros;

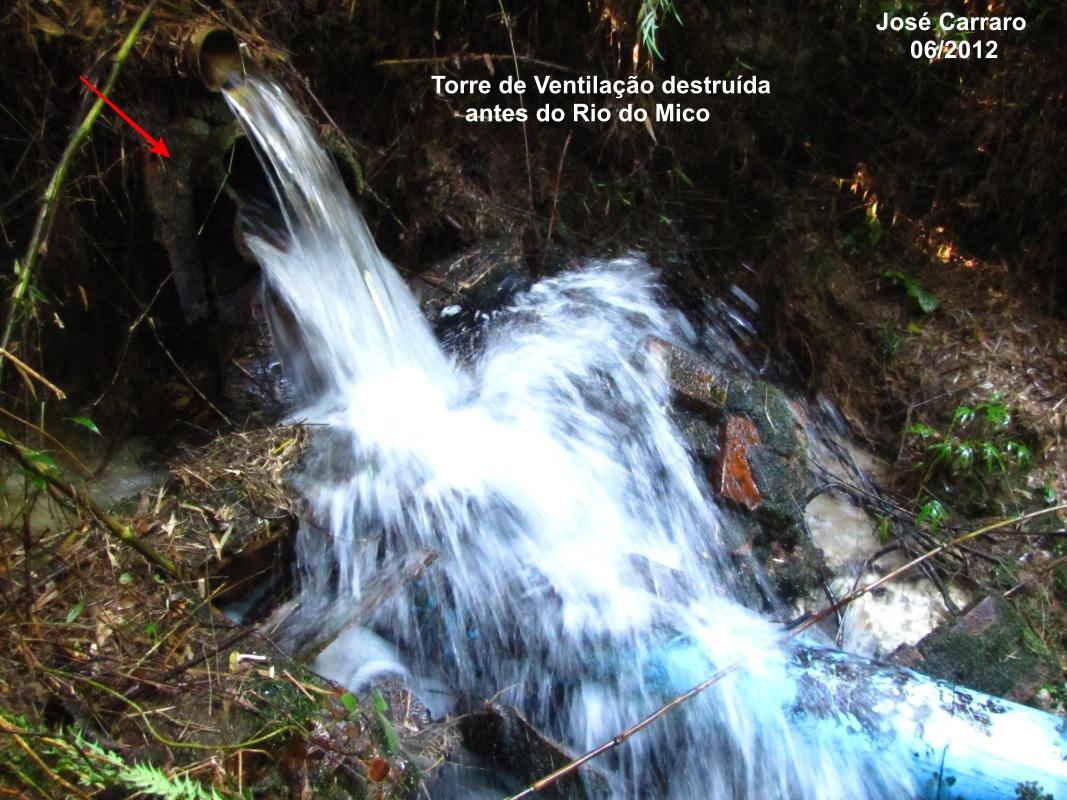

11. Da Torre de Ventilação Pirâmide de Tijolo até Torre de Inspeção do Mico destruída: 2 canos de ferro fundido de 20cm com 120 metros (60metros cada um);

12. Torre de Inspeção do Mico destruída até Túnel Carambolas: manilha de cerâmica de 45cm de diâmetro, com 320 metros;

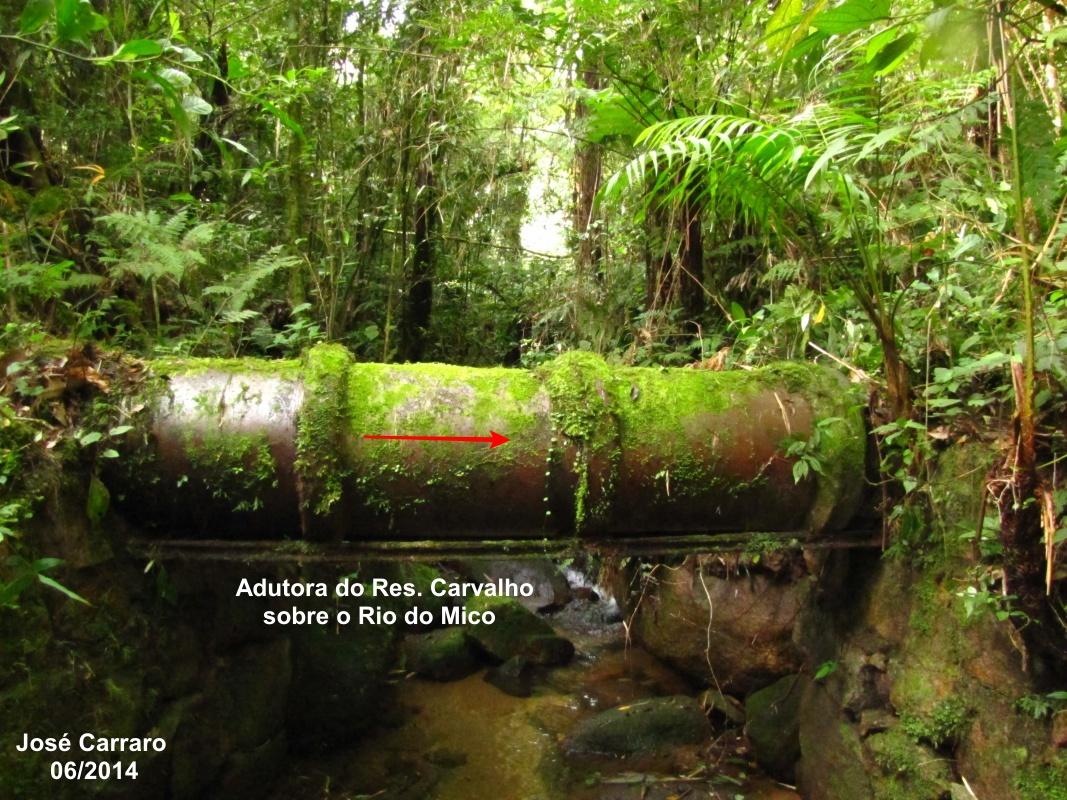

  12.1. Linha de captação da Caixa do Mico até Torre de Junção na Adutora do Res. do Carvalho: cano de PVC de 10cm de diâmetro, com 35 metros;

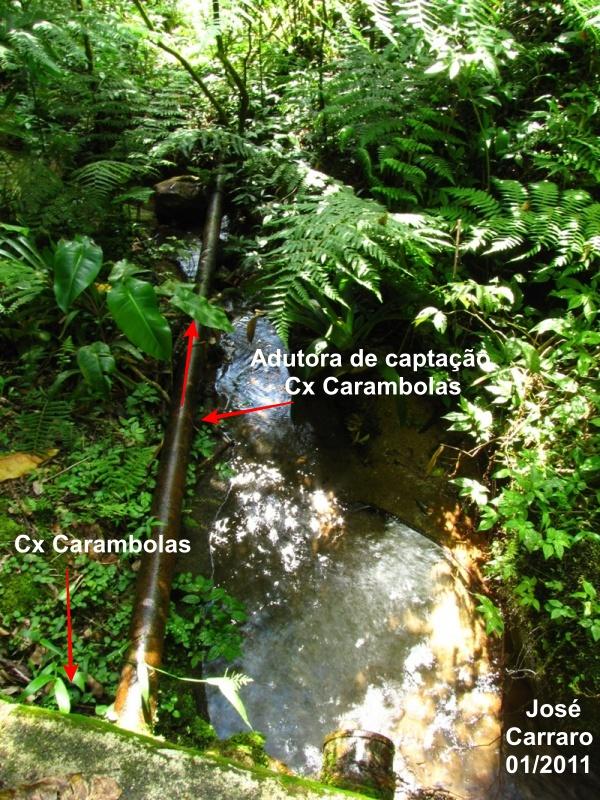

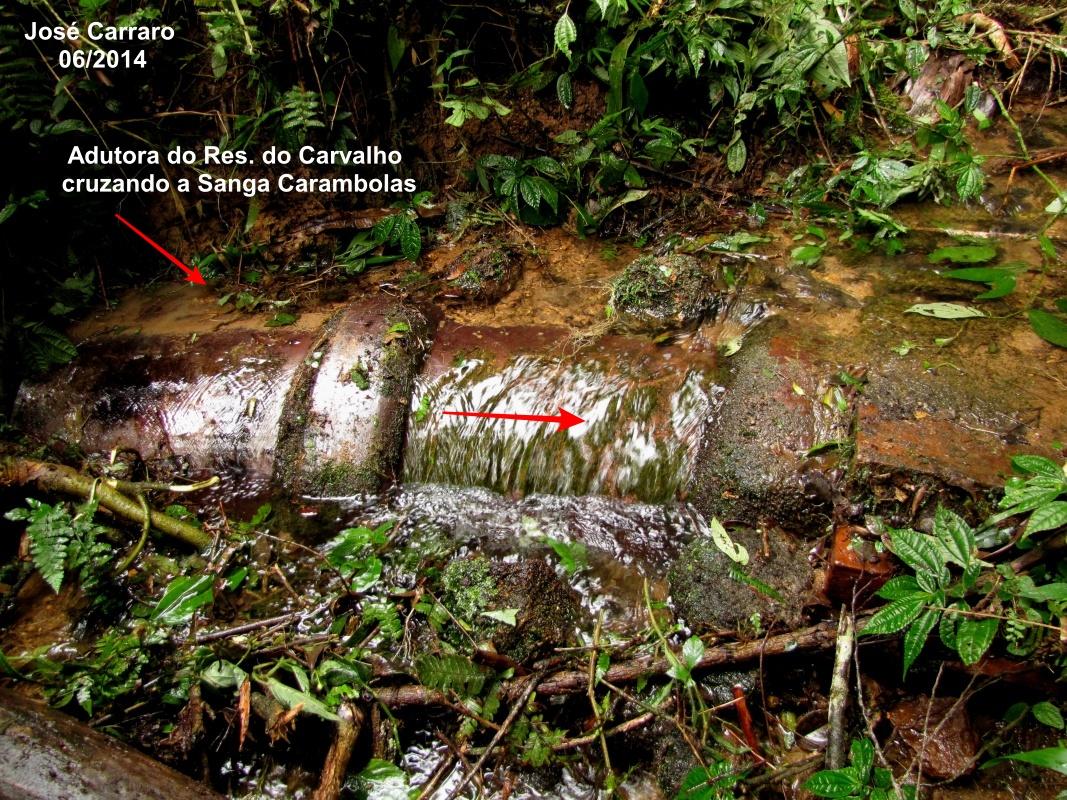

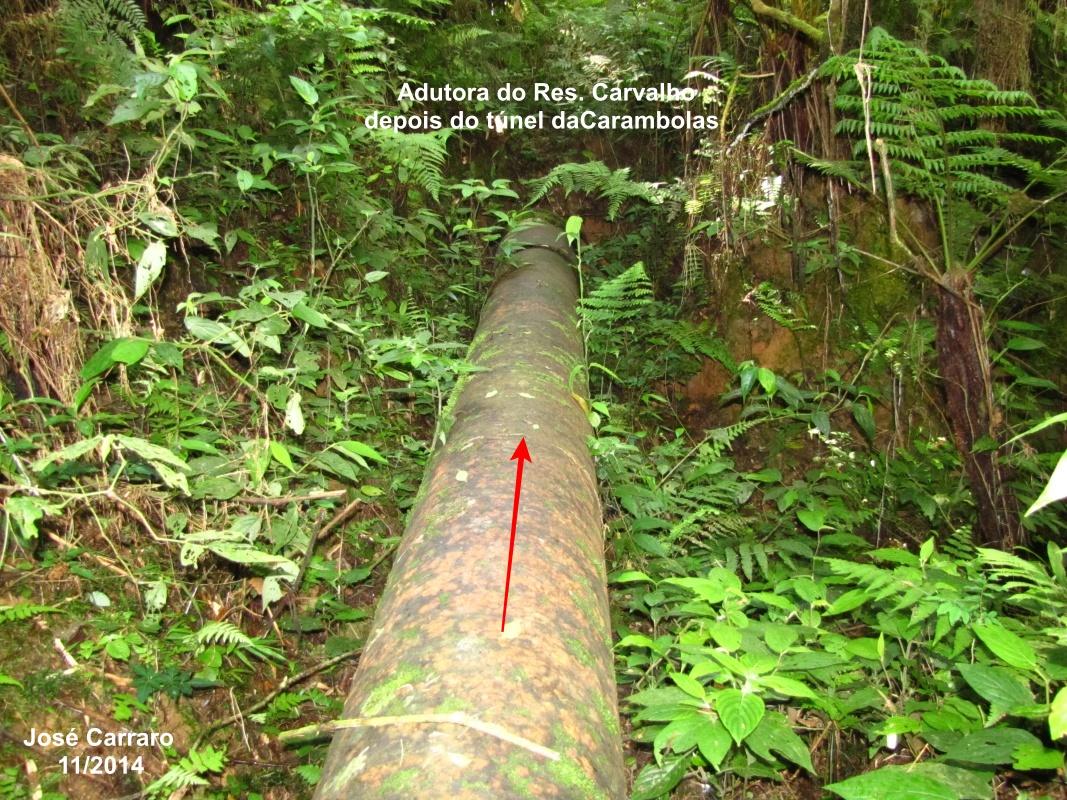

13. Do Túnel Carambolas até Barranco Carambolas: cano de ferro fundido de 45cm de diâmetro, com 15 metros;

14. Do Barranco Carambolas até Torre de Inspeção do Braço do Carvalho: manilha de cerâmica com 45 cm de diâmetro, com 585 metros;

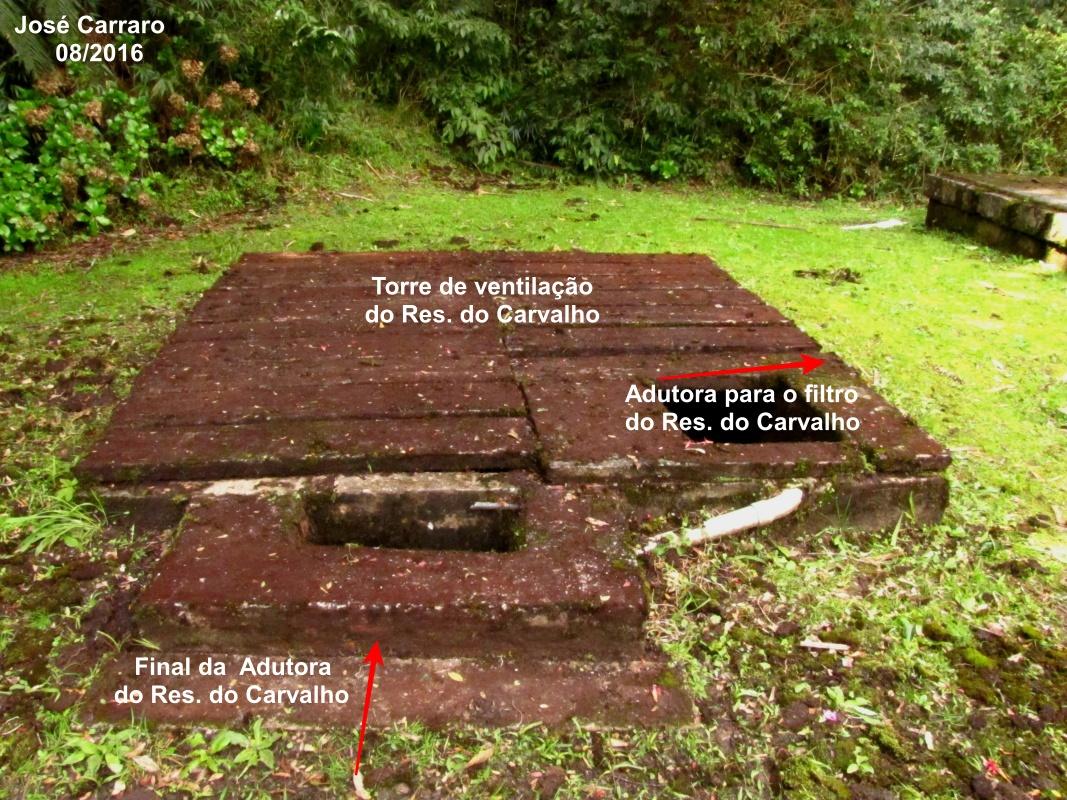

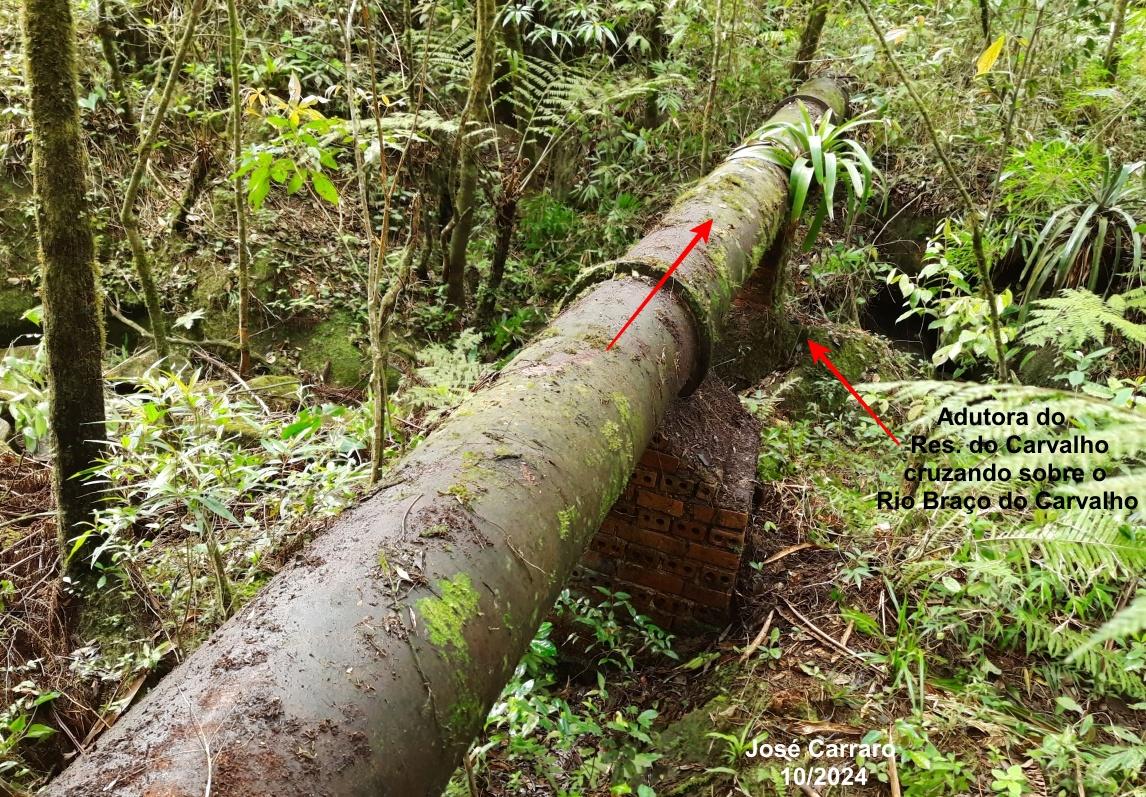

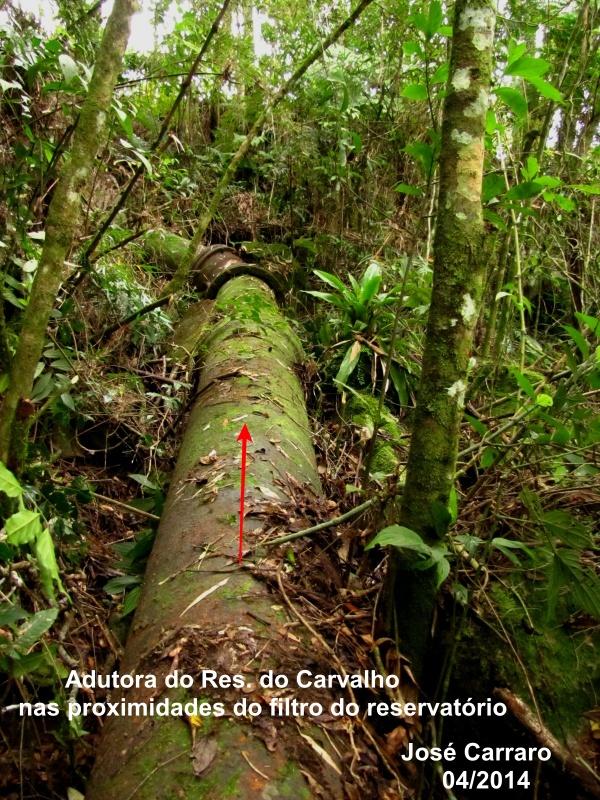

15. Da Torre de Inspeção do Braço do Carvalho até a Torre de Ventilação do Reservatório do Carvalho: cano de ferro fundido de 45cm de diâmetro, com 615 metros;

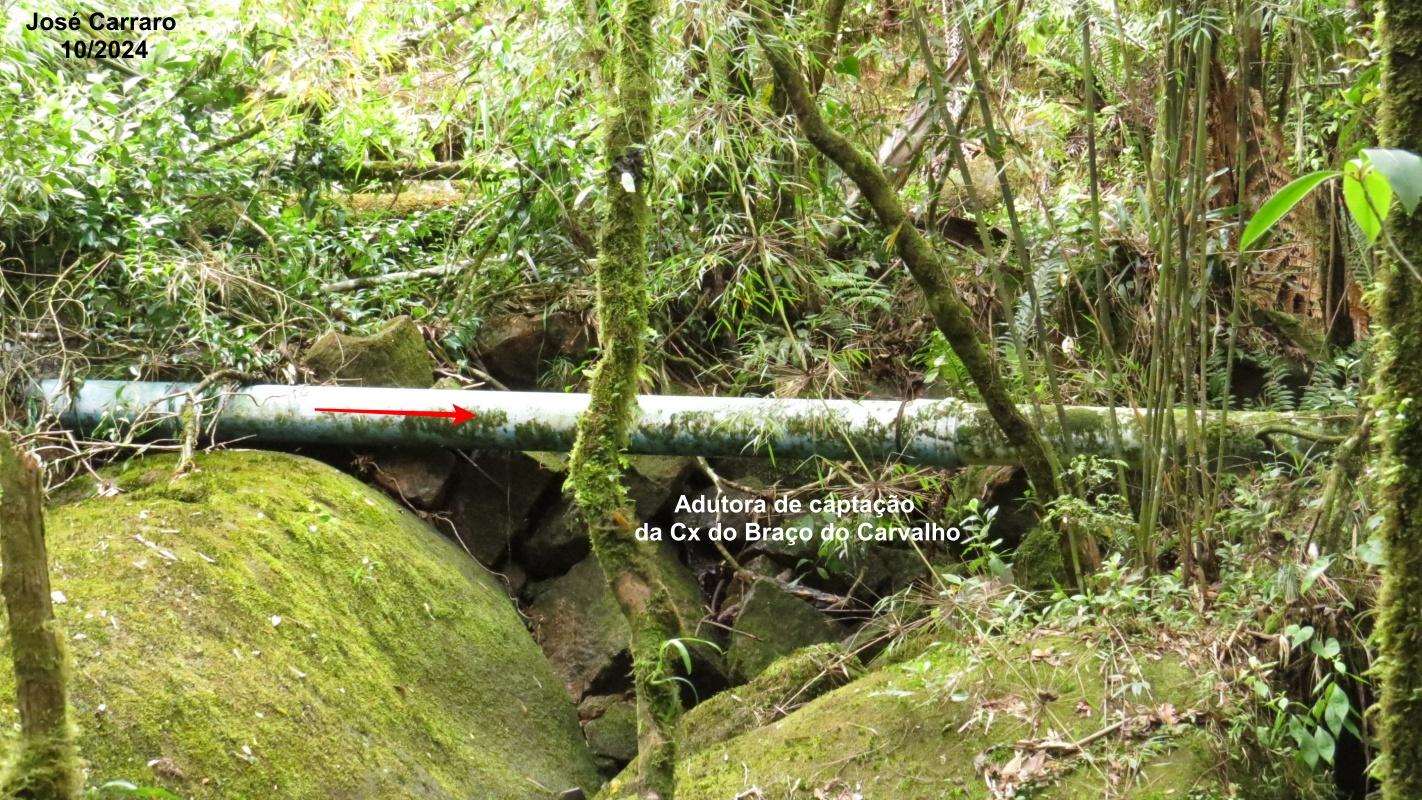

  15.1. Linha de captação da Caixa do Braço do Carvalho até Torre de Junção na Adutora do Res. do Carvalho: cano de PVC de 30cm, com 45 metros;

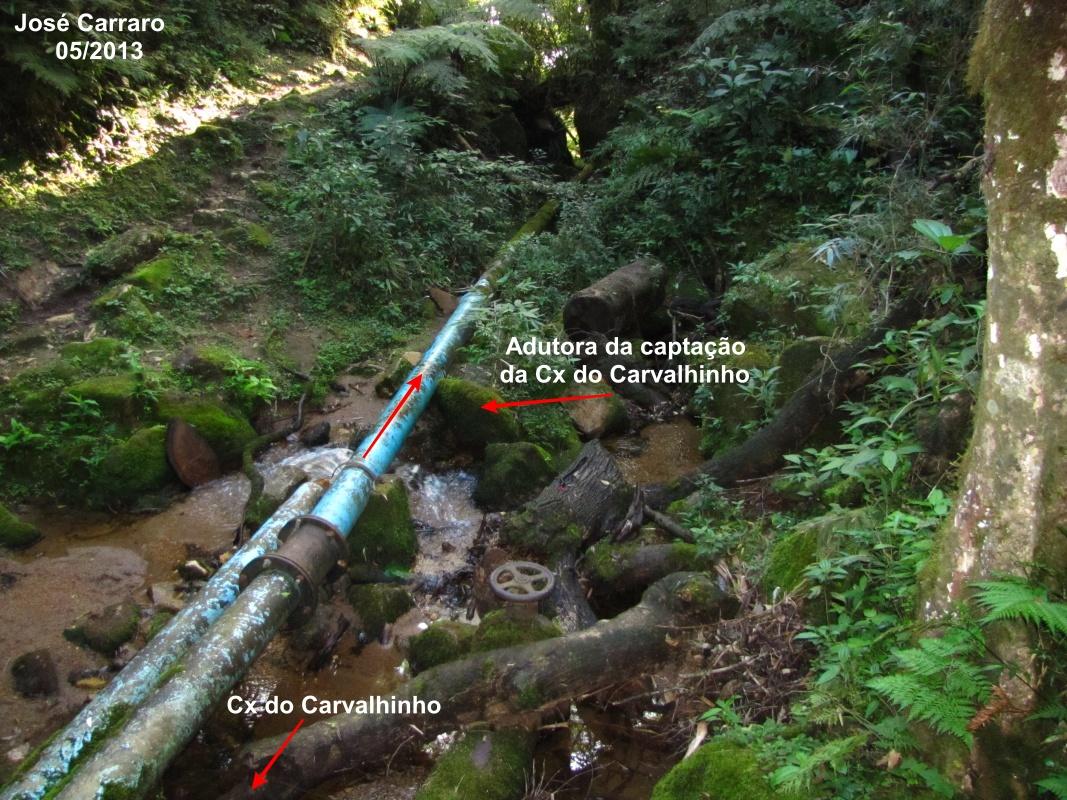

16. Linha de captação da Caixa do Carvalhinho até o Reservatório do Carvalho: cano de PVC de 20 cm de diâmetro com 100 metros;

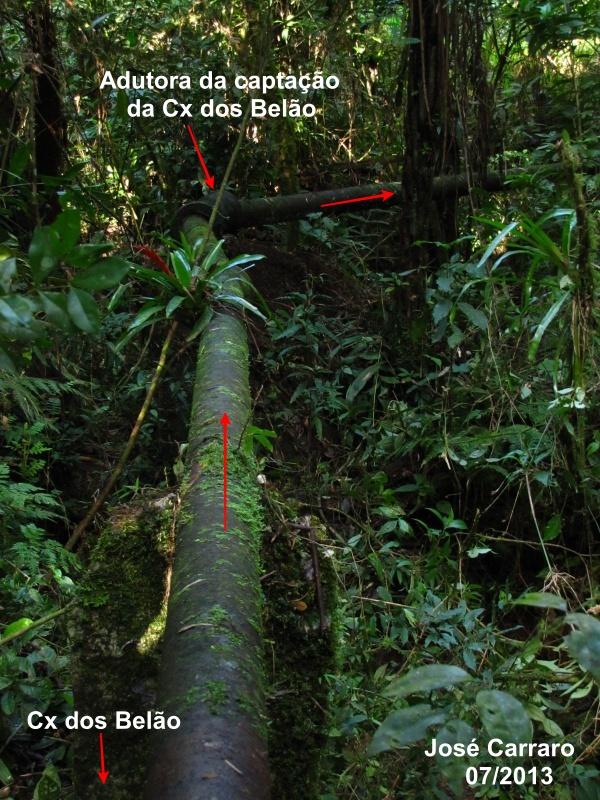

17. Linha captação Caixa dos Belão até a Adutora de Curitiba: cano de ferro fundido de 15cm de diâmetro, com 415 metros;

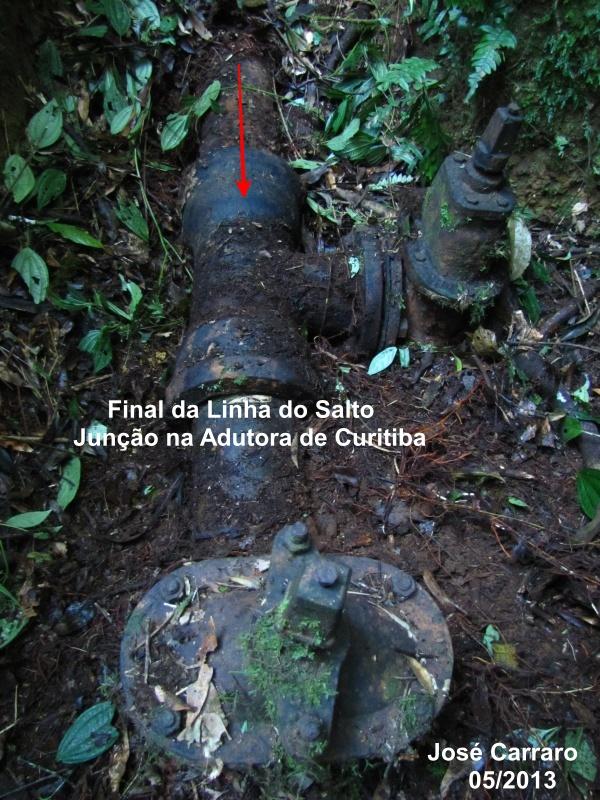

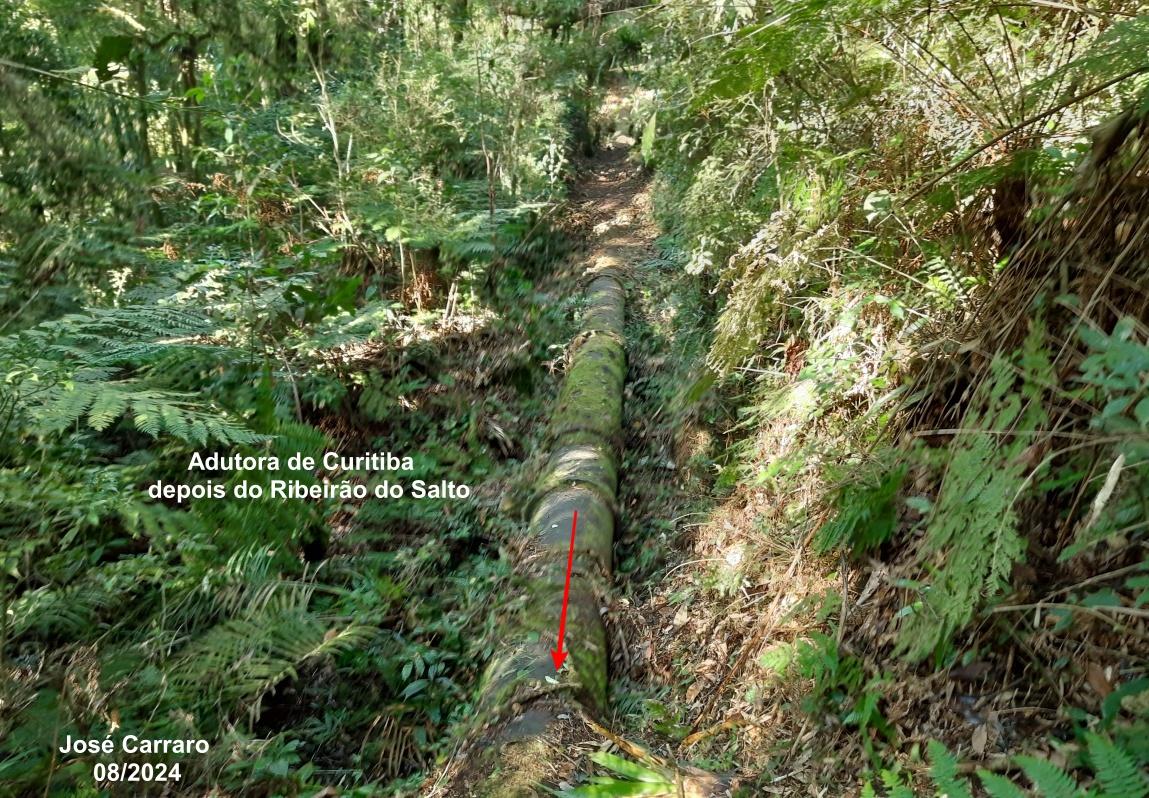

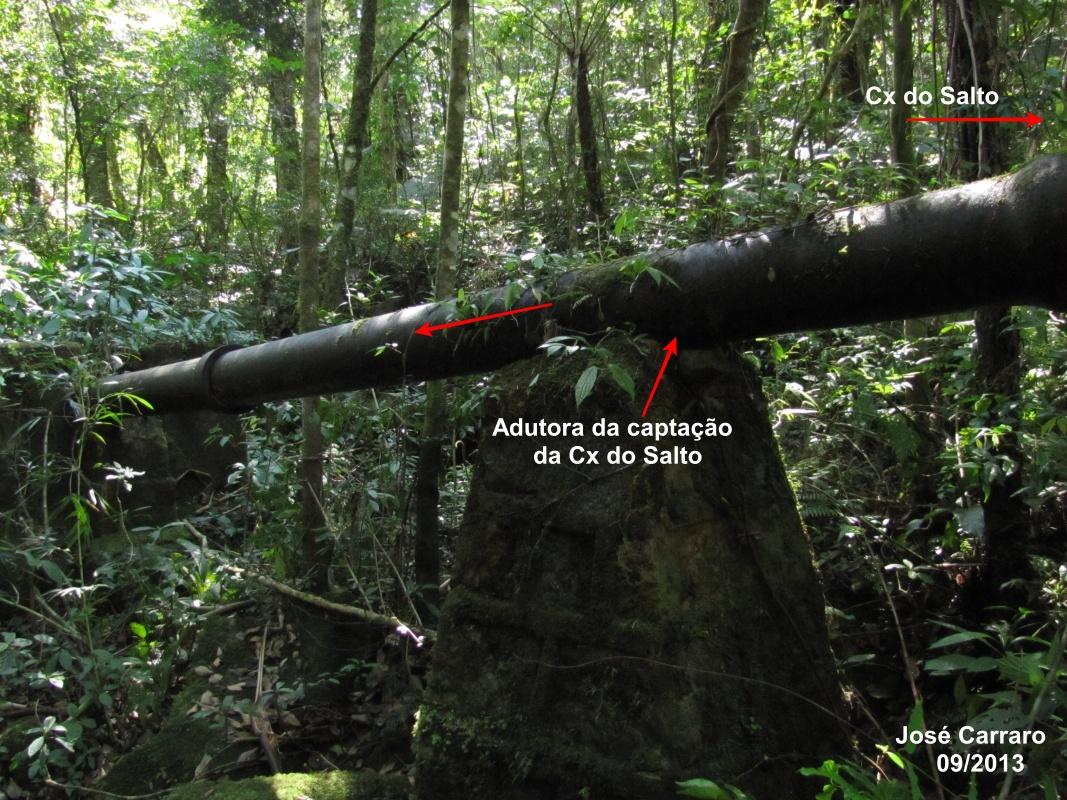

18. Linha de captação da Caixa do Salto até a Adutora de Curitiba: cano de ferro fundido de 20cm de diâmetro, com 1.225 metros;

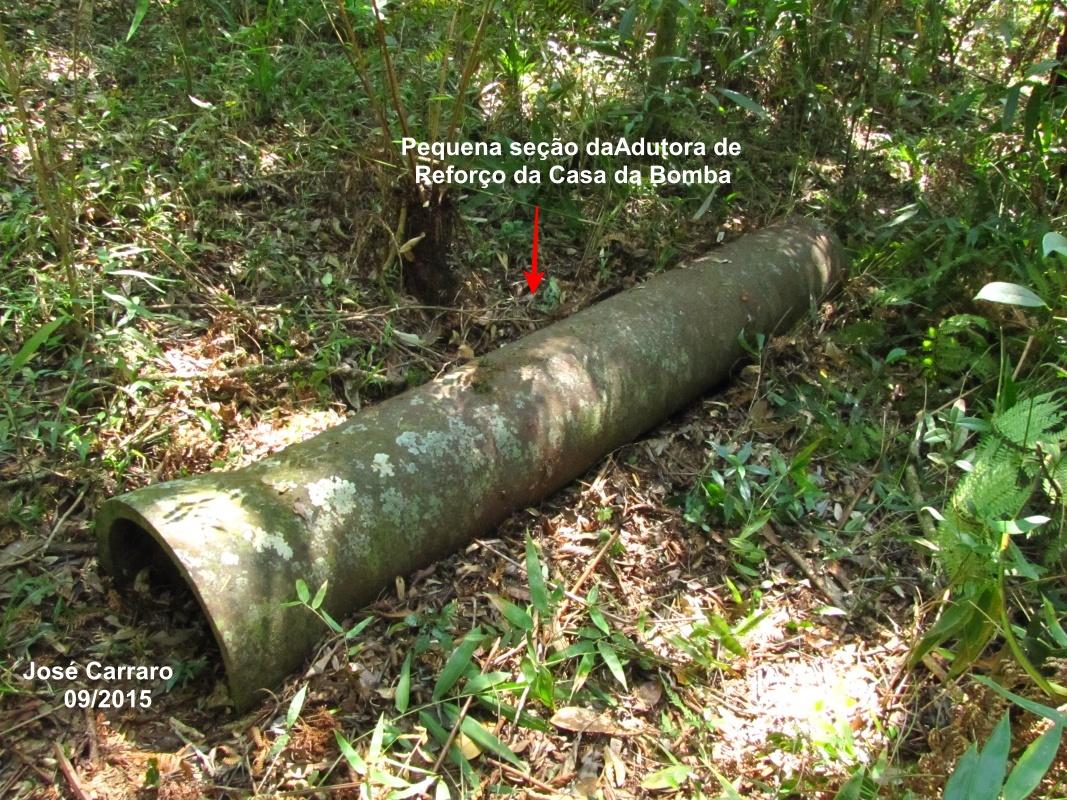

19. Linha de reforço da Casa da Bomba até a Adutora de Curitiba: cano de ferro fundido de 30cm de diâmetro com 2.485 metros.

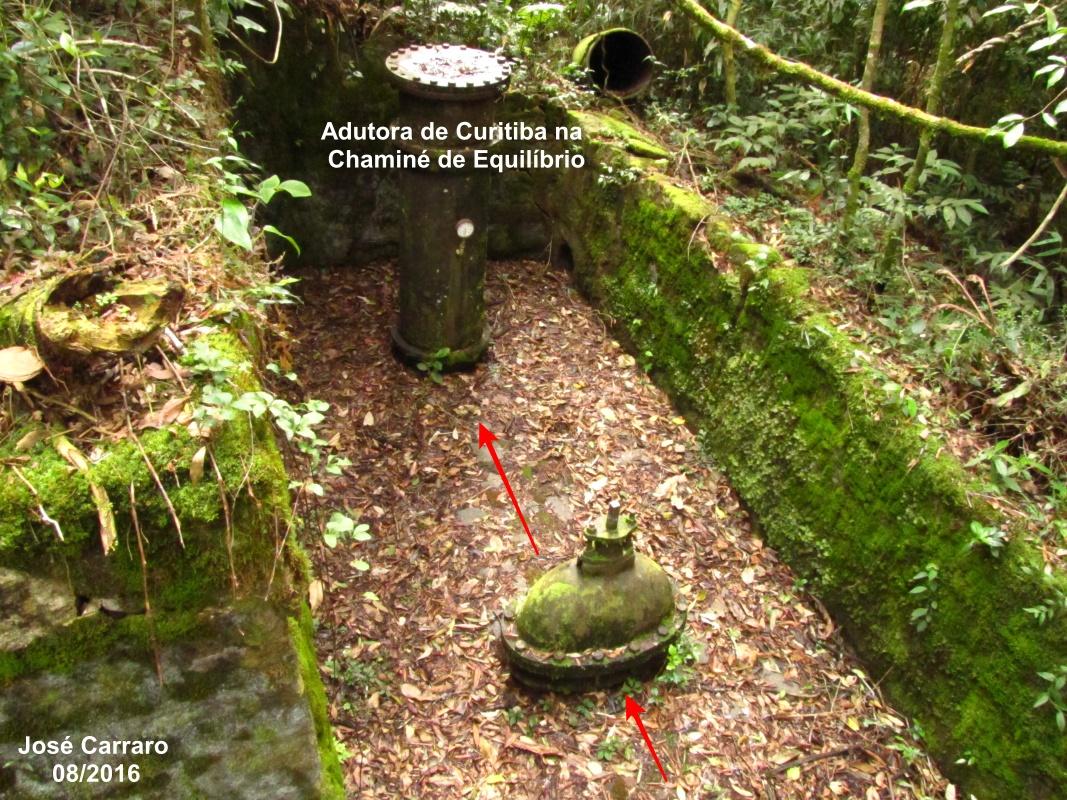

Nota: Dessa linha adutora, só foi descoberta uma pequena seção, nas proximidades do final da trilha da Chaminé. Possivelmente as tubulações foram removidas na década de 90.

Resumo por tipo de tubulações:

Canos de ferro fundido: 7.395 metros;

Manilhas de Cerâmica:  2.727 metros;

Canos de PVC:                660 metros;

Adutora de Granito:       1.100 metros;

Total das adutoras:       11.882 metros.

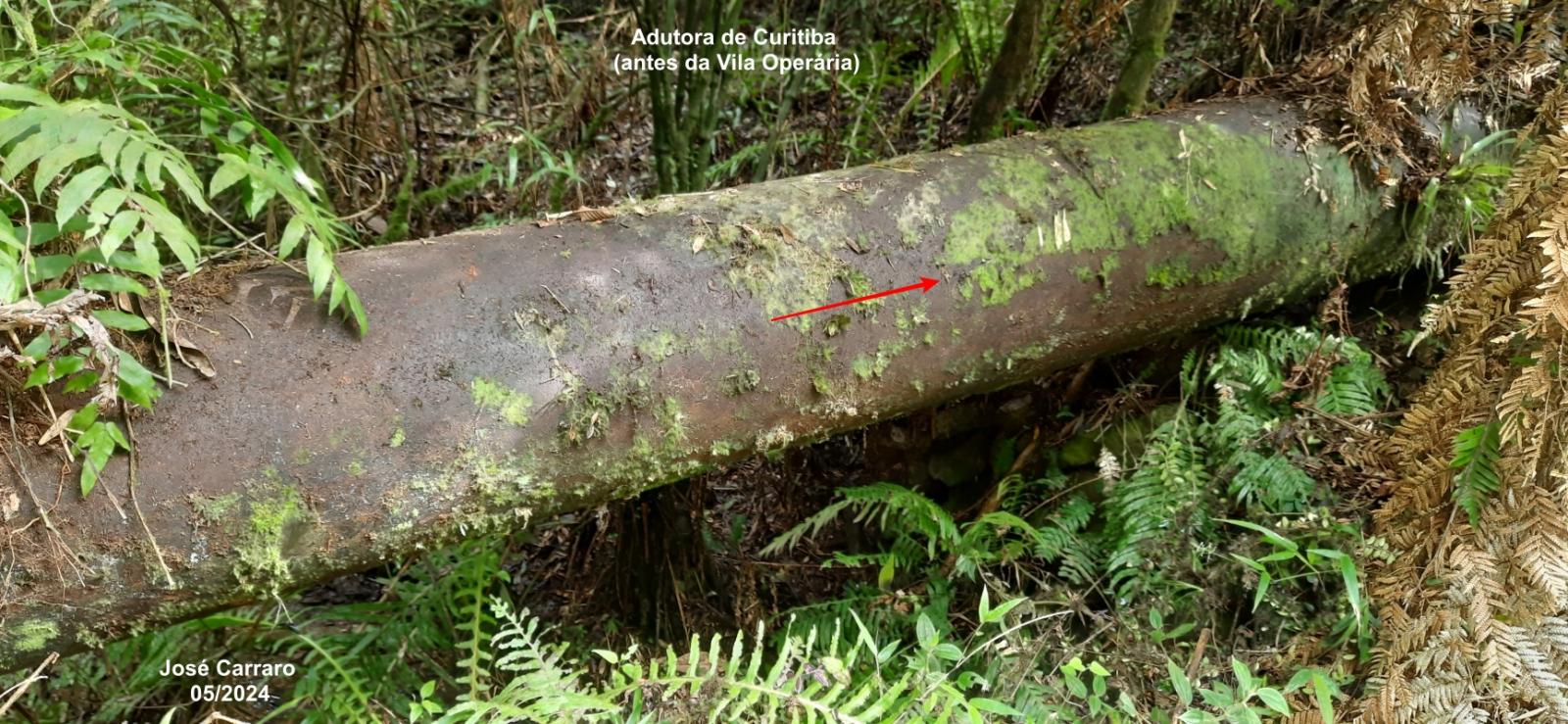

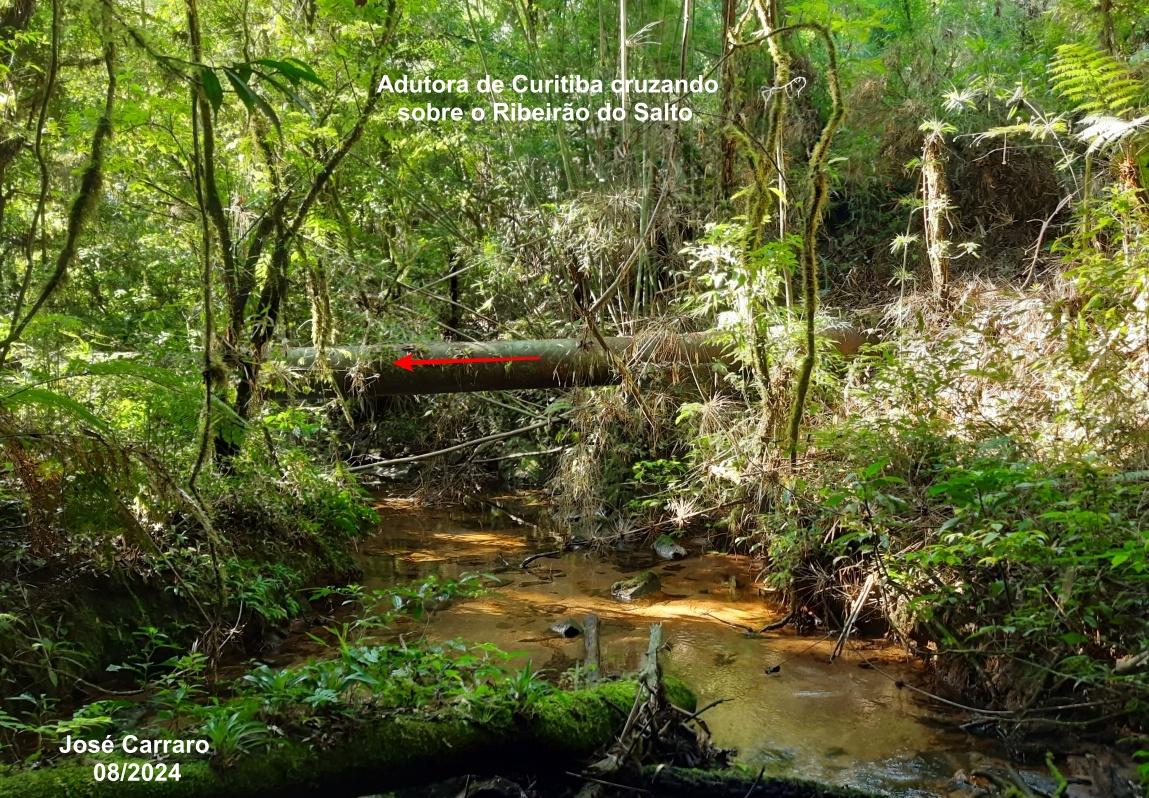

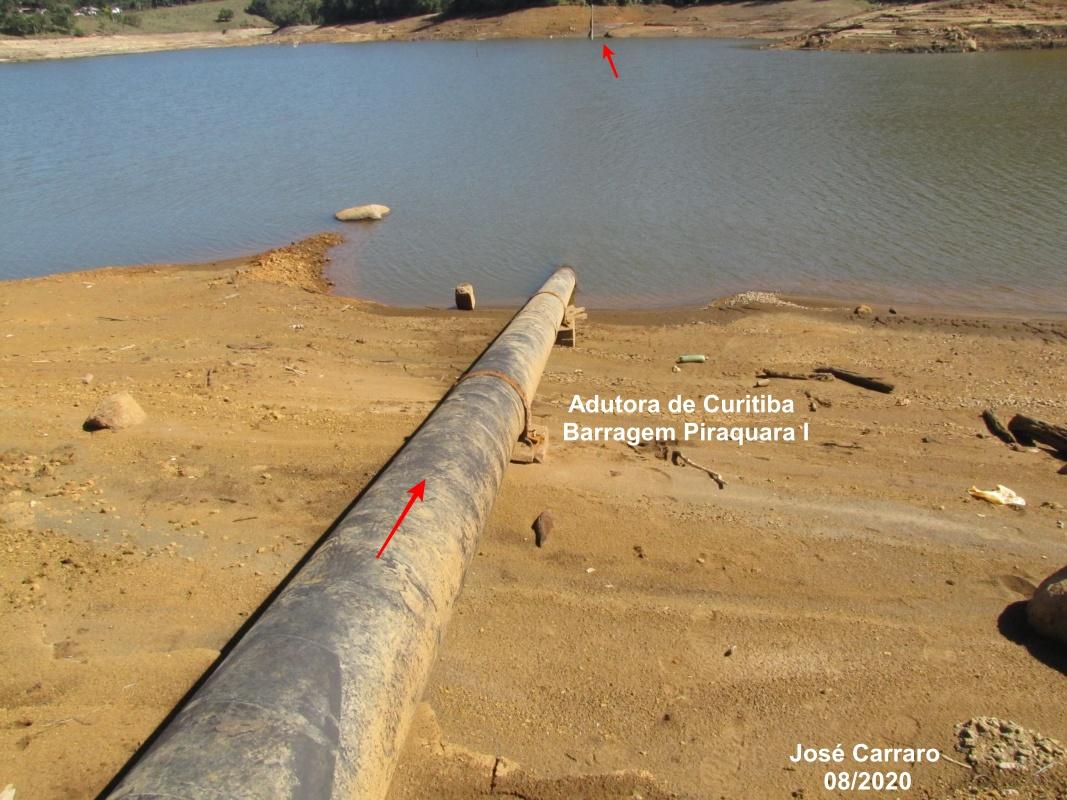

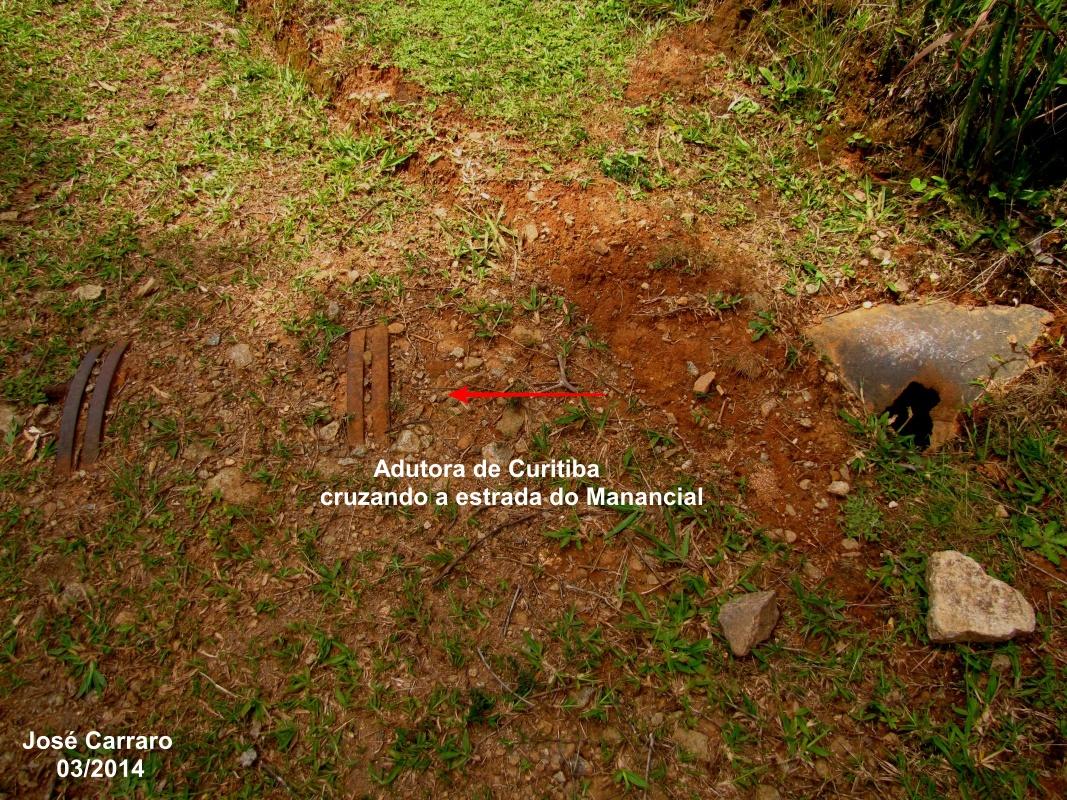

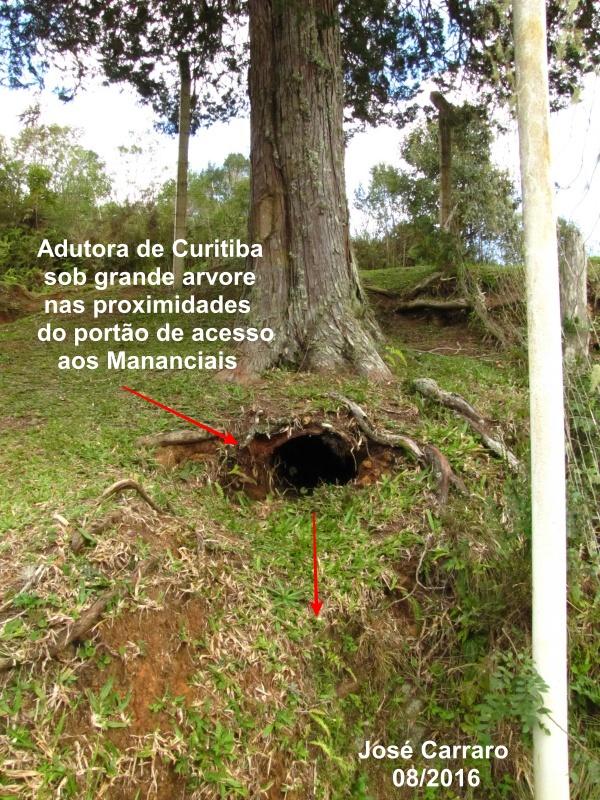

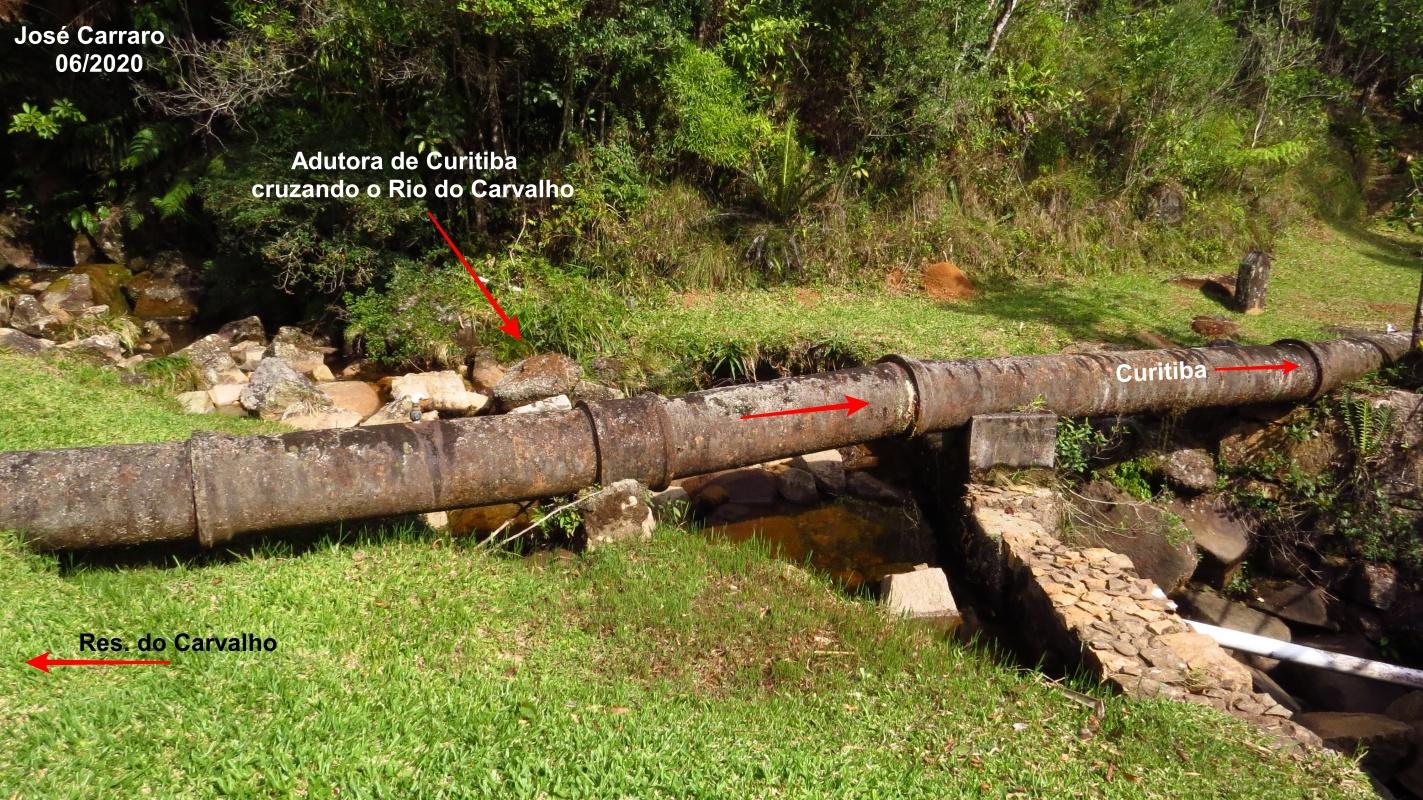

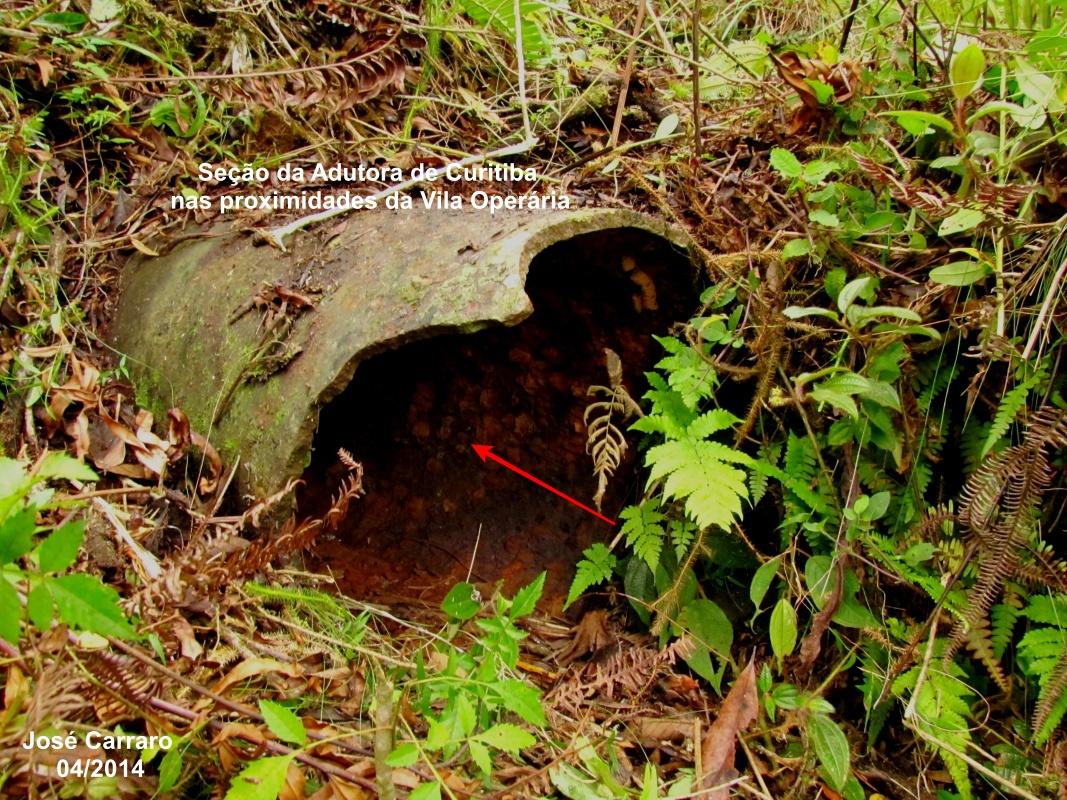

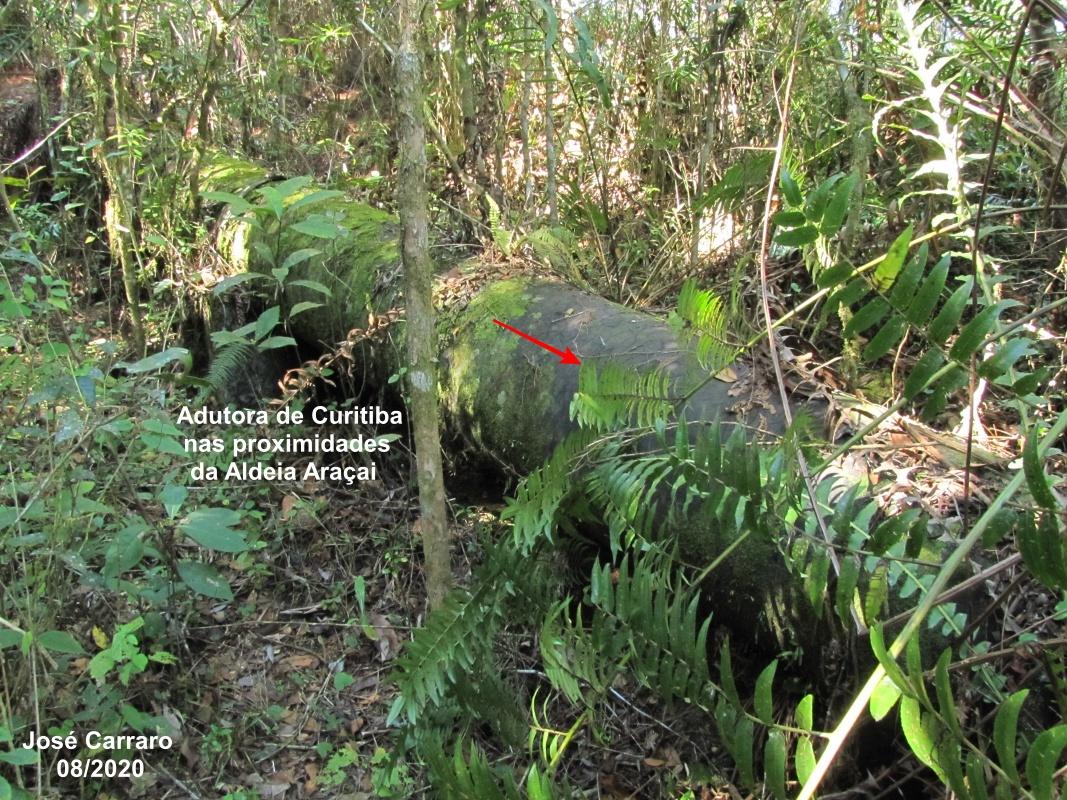

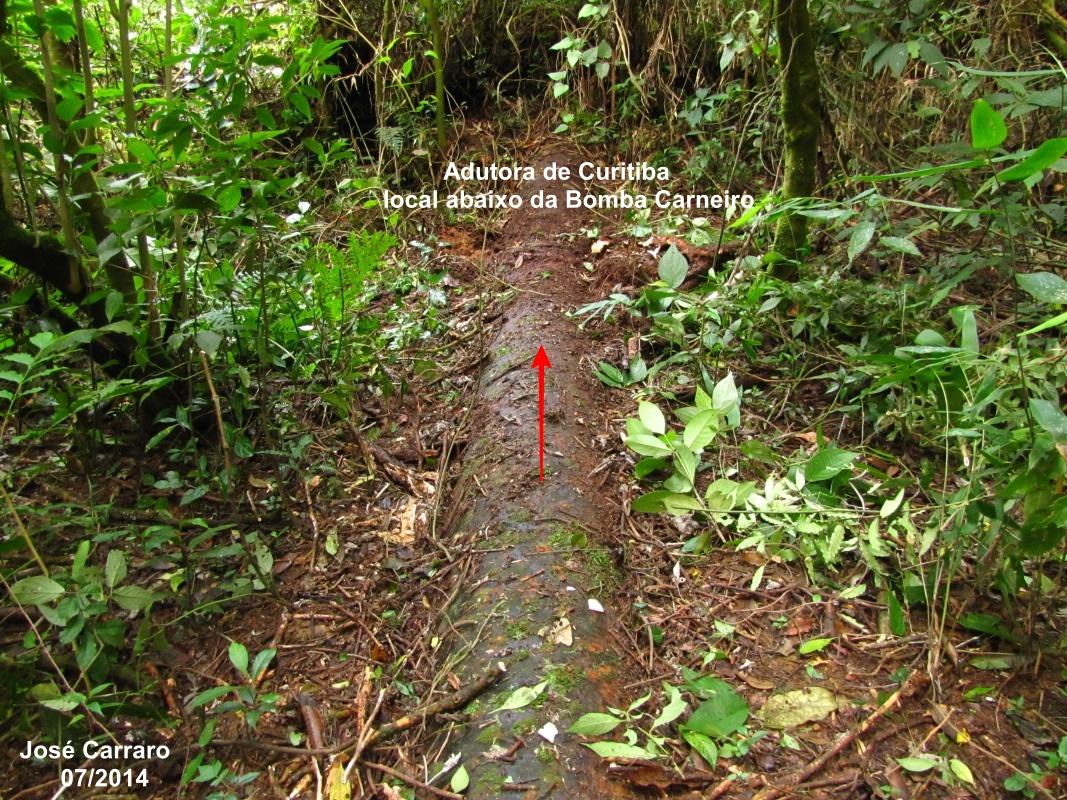

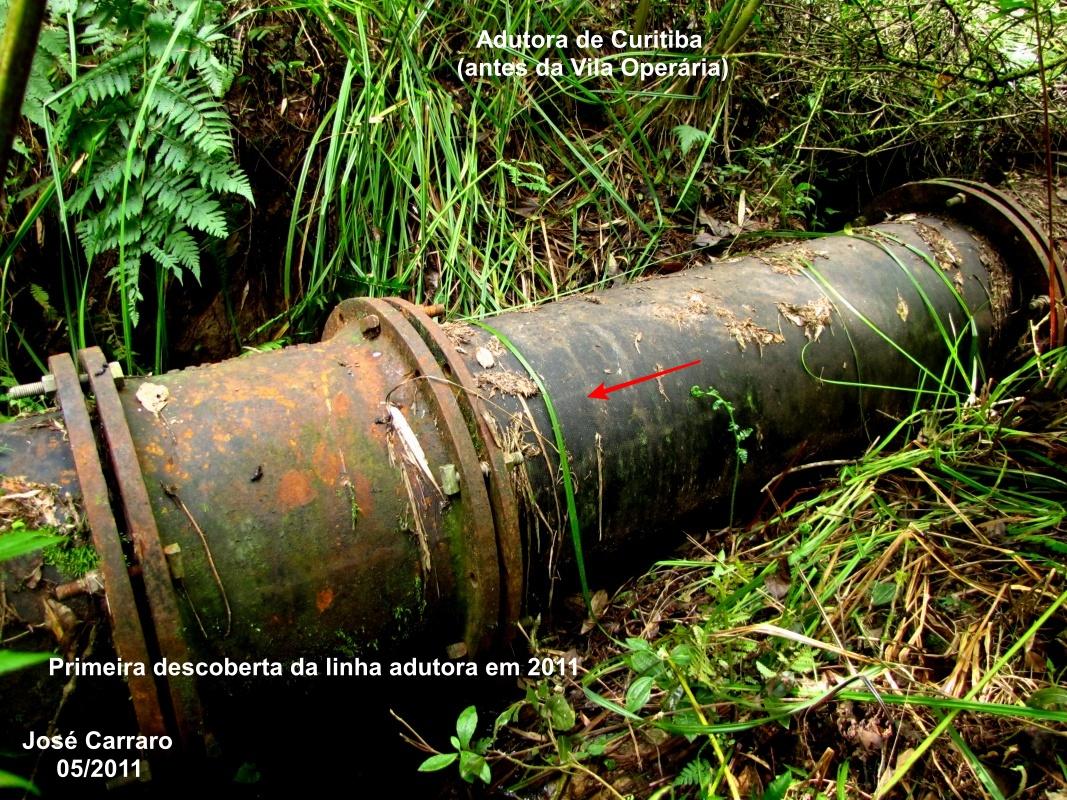

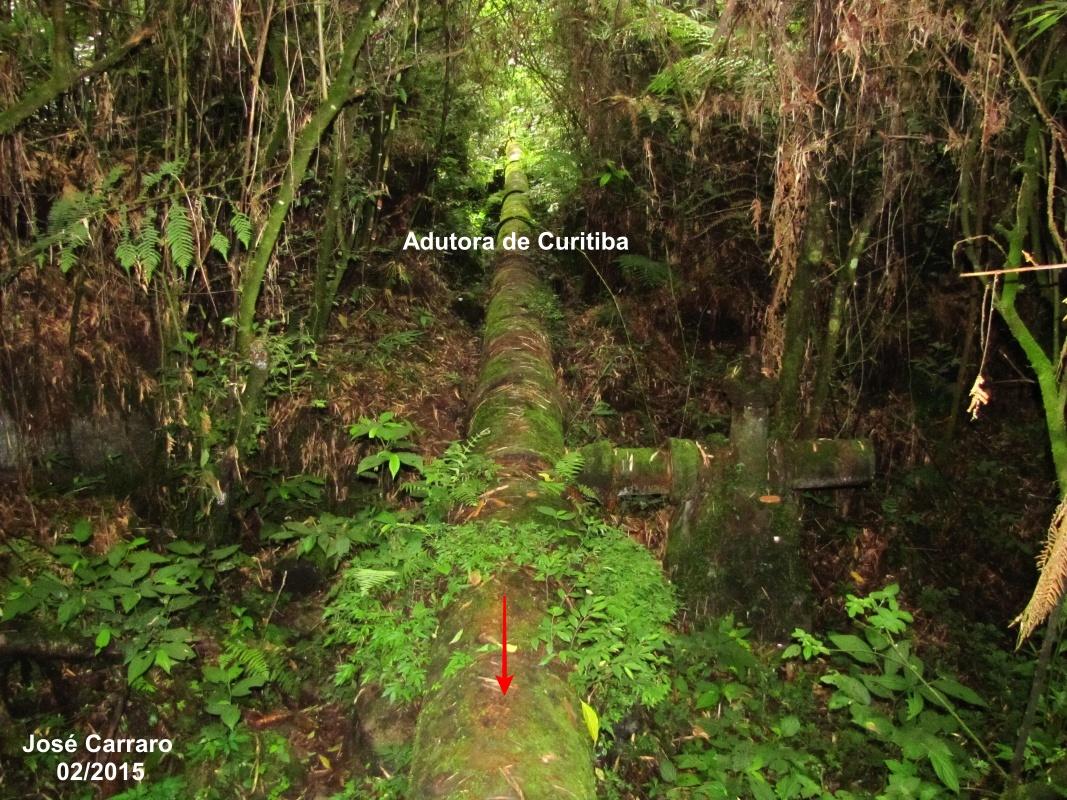

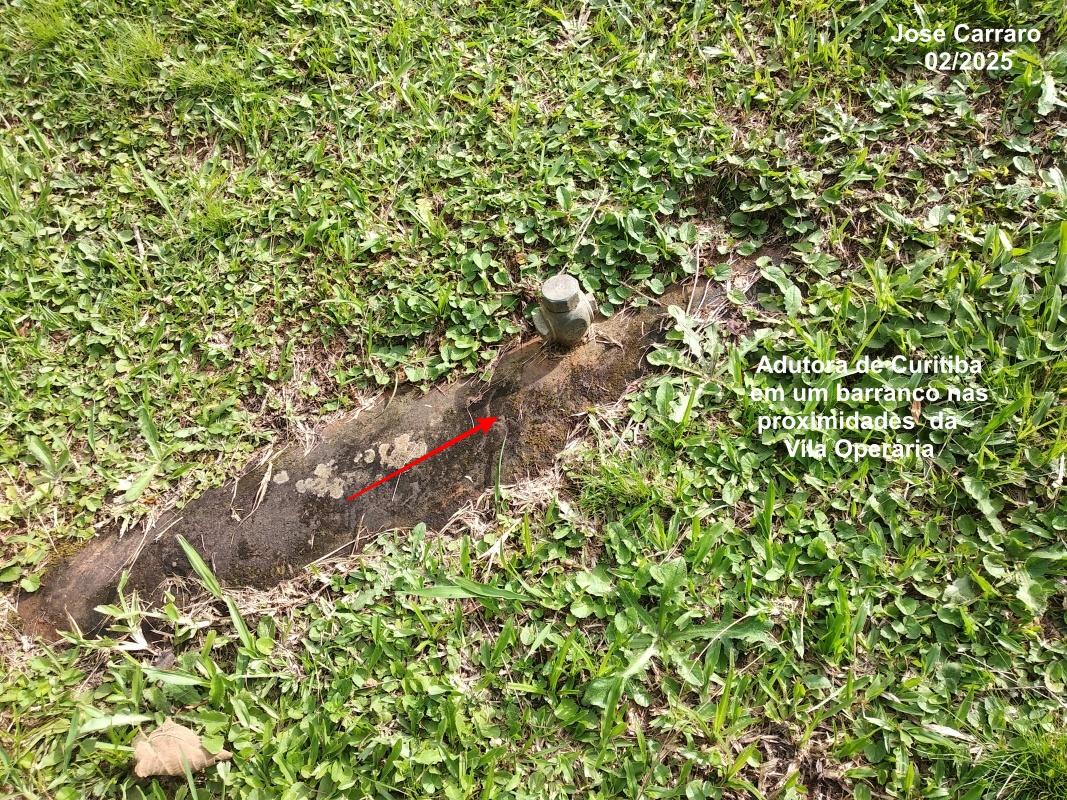

Adutora de Curitiba – do Reservatório do Carvalho a Represa Piraquara I ou Cayguava: Cano de ferro fundido de 45cm de diâmetro, com 2.975 metros.
